首页  >  产品百科  >  VJ0402D1R2BXCAJ

VJ0402D1R2BXCAJ

产品分类: 陶瓷电容
产品描述: 1.2pF ±0.1pF C0G(NP0) 200V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: TS-VJ0402D1R2BXCAJ
供应商: 海外现货
标准整包数: 10000

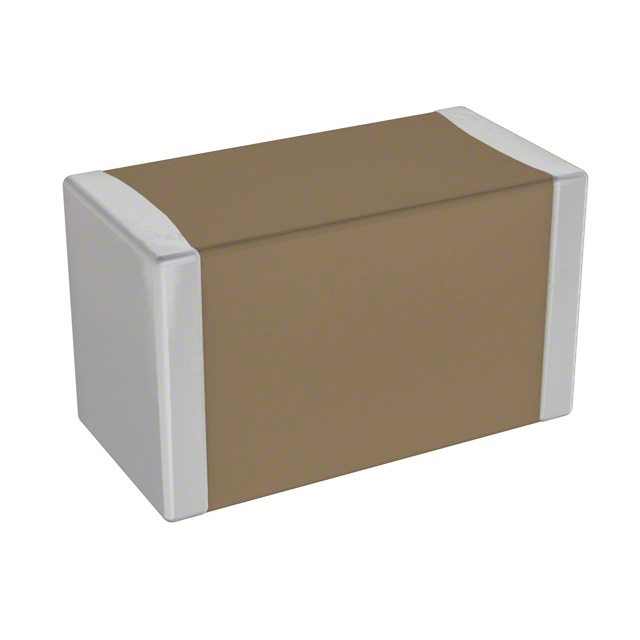

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402D1R2BXCAJ

VJ0402D1R2BXCAJ概述

    Vishay Vitramon VJ HIFREQ Series: High-Frequency Surface-Mount Multilayer Ceramic Chip Capacitors

    产品简介


    Vishay Vitramon的VJ HIFREQ系列表面贴装多层陶瓷芯片电容器专为高频应用而设计。这些电容器具有卓越的频率性能,广泛应用于射频(RF)和微波领域。它们的主要功能包括提供高稳定性、高可靠性的电容值,适用于各类高要求的电子设备。

    技术参数


    - 尺寸:0402, 0603, 0805
    - 额定电压范围:25 VDC至250 VDC
    - 温度系数:C0G(D),0 ppm/°C ±30 ppm/°C
    - 损耗因子(DF):C0G(D),最大值0.05%,适用于1.0 VRMS及1 MHz
    - 老化率:最大0%每十年
    - 绝缘电阻:在+25°C下≥100 000 MΩ,在+125°C下≥10 000 MΩ
    - 耐压测试:依据EIA-198-2-E方法103标准进行

    产品特点和优势


    1. 高频率响应:特别适合于高频应用,如RF和微波领域。
    2. 非磁性铜端子:确保在敏感设备中的无干扰操作。
    3. 铅-free 端子:符合RoHS标准,环保友好。
    4. 可靠的Noble Metal Electrode系统:提升产品的长期稳定性和可靠性。
    5. 宽广的工作温度范围:-55°C至+125°C。

    应用案例和使用建议


    VJ HIFREQ系列电容器适用于多种高性能应用,例如:
    - RF和微波通信:可应用于卫星通信设备、基站和无线设备中。
    - 医疗仪器:需要高精度和稳定性的医疗测试设备。
    - 军用设备:雷达系统和通信设备。
    使用建议:
    - 在选择电容器时,需根据具体应用的电压和温度需求来选择合适的型号。
    - 建议将电容器放置在电路板上的关键位置以最大化性能。
    - 注意避免过电压情况,以免损坏电容器。

    兼容性和支持


    VJ HIFREQ系列电容器提供了广泛的封装选项(如0402、0603、0805),方便集成到不同的电路设计中。同时,Vishay Vitramon公司还提供了详细的资料和支持,包括设计工具和技术支持服务,帮助客户解决技术难题。

    常见问题与解决方案


    - 问题1:如何确认所选电容器是否满足RoHS标准?
    解决方案:查阅产品手册中的“Environmental Status”部分,或联系制造商以获取详细信息。
    - 问题2:电容器的性能是否会因温度变化而改变?
    解决方案:VJ HIFREQ系列电容器具有极低的温度系数,因此其性能在较宽的温度范围内非常稳定。查阅手册中的“温度系数”参数可以进一步了解。

    总结和推荐


    综上所述,Vishay Vitramon的VJ HIFREQ系列电容器凭借其高频率性能、稳定性和可靠性,在各种高频应用中表现优异。这些电容器不仅适用于军事、医疗、通讯等行业,也适用于对电容器性能有严格要求的应用场景。强烈推荐给寻求高性能电容器的工程师和技术人员。

VJ0402D1R2BXCAJ参数

参数
电容值 1.2pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VJ0402D1R2BXCAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402D1R2BXCAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402D1R2BXCAJ VJ0402D1R2BXCAJ数据手册

VJ0402D1R2BXCAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
