首页  >  产品百科  >  CDR32BX103BKUSAB

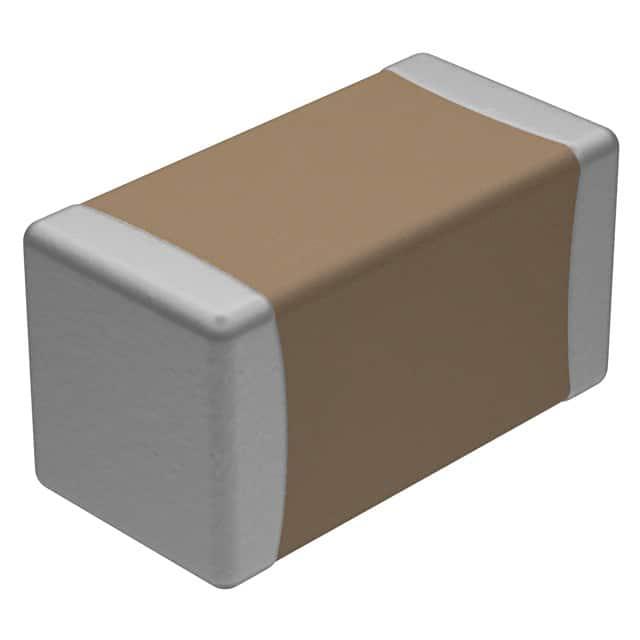

CDR32BX103BKUSAB

产品分类: 陶瓷电容
产品描述: 10nF ±10% 100V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: FA-CDR32BX103BKUSAB
供应商: Avnet
标准整包数: 100
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR32BX103BKUSAB

CDR32BX103BKUSAB概述

    高质量文章:表面贴装多层陶瓷芯片电容器(CDR-MIL-PRF-55681)

    产品简介


    表面贴装多层陶瓷芯片电容器(CDR-MIL-PRF-55681)是维特拉蒙(Vishay Vitramon)生产的军用级产品,具有卓越的可靠性和广泛的温度适应能力。这些电容器采用先进的无铅终端涂层技术,同时满足严格的军事标准MIL-PRF-55681。其主要用途包括航空系统、声纳系统、卫星系统以及导弹和全球定位系统等领域。

    技术参数


    以下是CDR-MIL-PRF-55681系列的技术规格:
    - 操作温度范围:-55°C至+125°C
    - 电容范围:1.0 pF至470 nF
    - 电压范围:6.3 VDC至100 VDC
    - 温度系数:
    - BP: ±0 ppm/°C至±30 ppm/°C
    - BX: ±15%至+15%, -25%
    - BR: ±15%至+15%, -40%
    - 耗散因数:
    - BP: 最大0.15%
    - BX: 最大2.50%
    - BR: ≤3.5%(≤25 V),>25 V时最大2.5%
    - 老化率:
    - BP: 每十年0%
    - BX, BR: 每十年1%

    产品特点和优势


    CDR-MIL-PRF-55681系列电容器以其高可靠性、军用标准资格和广泛的温度范围著称。采用可靠的贵金属电极(NME)系统和湿制造工艺,确保了其在极端环境下的稳定性能。此外,该系列产品符合RoHS要求,提供无铅终端选项,以满足环保需求。

    应用案例和使用建议


    典型应用包括航空电子系统、地理信息系统和全球定位系统。建议在设计电路时,充分考虑温度变化对电容值的影响,并确保电容器的工作电压不超过额定值。对于需要高精度的场合,可以选择BX系列以获得更稳定的电容值。

    兼容性和支持


    该系列产品与多种电子设备和模块高度兼容,适合集成到复杂系统中。Vishay Vitramon提供了全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:电容器在高温下失效。
    - 解决方案:选择更高温等级的产品,并确保散热良好。
    - 问题2:电容值波动较大。
    - 解决方案:检查安装环境是否符合规定条件,必要时更换为BX系列。

    总结和推荐


    综上所述,CDR-MIL-PRF-55681系列电容器凭借其卓越的性能和广泛的应用场景,在军事和高端工业领域表现出色。推荐用于需要高可靠性和稳定性的关键应用中。如有疑问,可随时联系技术支持团队(mlcc@vishay.com)获取进一步的帮助和支持。

CDR32BX103BKUSAB参数

参数
电容值 10nF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

CDR32BX103BKUSAB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR32BX103BKUSAB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR32BX103BKUSAB CDR32BX103BKUSAB数据手册

CDR32BX103BKUSAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
