VJ0402A1R5BXACW1BC

产品分类: 陶瓷电容
产品描述: 1.5pF ±0.1pF C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: DMT-VJ0402A1R5BXACW1BC
供应商: 海外现货
标准整包数: 10000

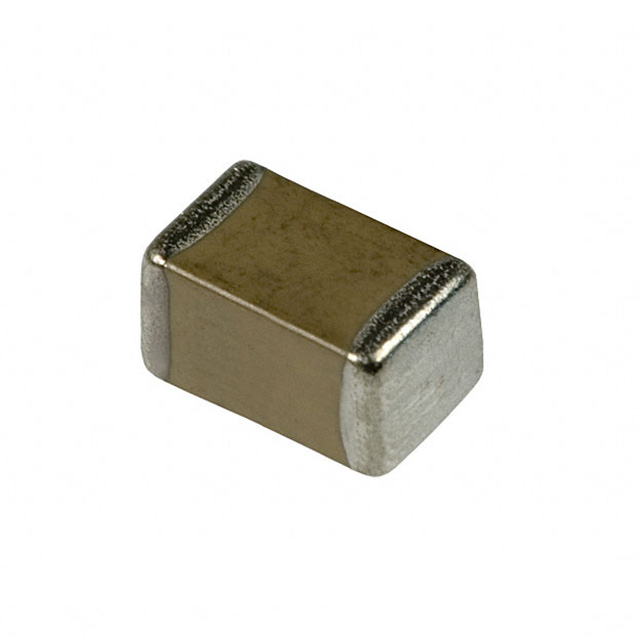

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402A1R5BXACW1BC

VJ0402A1R5BXACW1BC概述

    Vishay VJ....W1BC 基础商品系列多层陶瓷片式电容器

    产品简介


    Vishay 的 VJ....W1BC 多层陶瓷片式电容器(MLCC)是针对通用应用设计的产品,具有广泛的尺寸范围和不同的电介质类型。这些电容器在消费电子、电信、数据处理和移动应用等多个领域都有广泛应用。

    技术参数


    - 工作温度:
    - C0G (NP0): -55 °C 至 +125 °C
    - X5R: -55 °C 至 +85 °C
    - X7R: -55 °C 至 +125 °C
    - Y5V: -25 °C 至 +85 °C
    - 容值范围:
    - C0G (NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    - 电压范围:
    - C0G (NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    - 温度系数:
    - C0G (NP0): ± 30 ppm/°C
    - X5R: ± 15% (无电压施加)
    - X7R: ± 15% (无电压施加)
    - Y5V: +30% / -80% (无电压施加)
    - 绝缘电阻:
    - ≥ 10 GΩ 或 R x C ≥ 500 Ω x F 中较小者

    产品特点和优势


    - 多种型号选择:从小型的 0402 到较大的 1210 尺寸,可满足不同应用需求。
    - 稳定性高:采用 C0G (NP0) 介电材料,提供超高稳定性。
    - 高容量:在 X5R 和 X7R 介电材料中实现高容量。
    - 适用频率高:适用于高频应用。
    - 耐久性强:采用镍屏障和 100% 锡端子,抗磨损性能优秀。
    - 干膜工艺:提高生产效率和可靠性。
    - 基础金属电极系统:提供更好的导电性和耐温性能。

    应用案例和使用建议


    - 应用案例:典型应用包括智能手机、平板电脑、电视机、路由器等。
    - 使用建议:确保工作温度范围和容值选择符合具体应用需求;考虑电容器的电压和耐久性;合理布局以避免干扰和电磁辐射问题。

    兼容性和支持


    - 兼容性:与其他标准接口和电路板兼容,适合各种电路板设计。
    - 技术支持:Vishay 提供详尽的技术文档和支持,包括设计指南和应用笔记。

    常见问题与解决方案


    - 问题1:电容器在高温下失效。
    - 解决方案:检查实际工作温度是否超出容许范围,适当降低工作温度或选用更高温等级的产品。

    - 问题2:电容器寿命短。
    - 解决方案:定期检测并替换电容器,或选择寿命更长的产品型号。

    总结和推荐


    综上所述,Vishay VJ....W1BC 系列多层陶瓷片式电容器具备出色的稳定性和宽泛的工作范围,特别适合于高频应用。强烈推荐用于各类电子设备中,特别是对电容器稳定性要求较高的场合。同时,得益于其广泛的型号选择和高性价比,这些电容器将成为您电路设计的理想选择。如果您有任何疑问或需要进一步的信息,请联系技术支持团队。

VJ0402A1R5BXACW1BC参数

参数
电容值 1.5pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0402A1R5BXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402A1R5BXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402A1R5BXACW1BC VJ0402A1R5BXACW1BC数据手册

VJ0402A1R5BXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
