首页  >  产品百科  >  CDR34BX104AKUSAJ

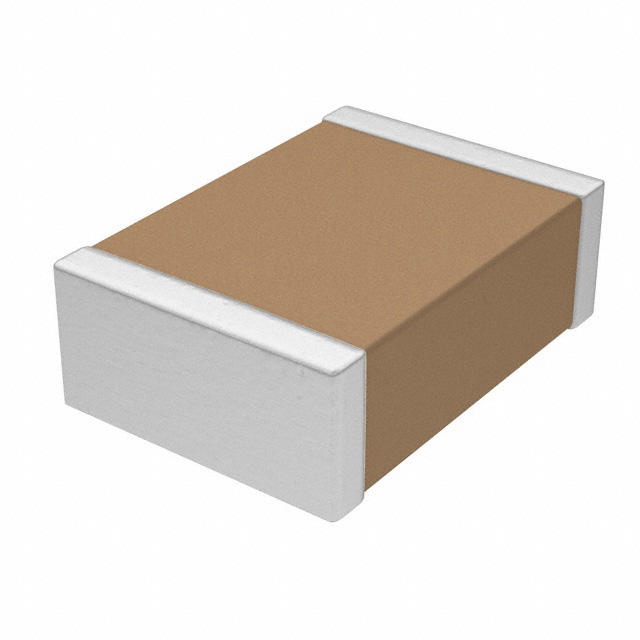

CDR34BX104AKUSAJ

产品分类: 陶瓷电容
产品描述: 100nF ±10% 50V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: 77-CDR34BX104AKUSAJ
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR34BX104AKUSAJ

CDR34BX104AKUSAJ概述

    # Vishay Vitramon CDR-MIL-PRF-55681 Multilayer Ceramic Chip Capacitors 技术手册

    产品简介


    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列表面贴装多层陶瓷芯片电容器是专门针对军事应用设计的产品。这些电容器通过了 MIL-PRF-55681 军用规范认证,适用于航空、声纳、卫星、导弹系统及全球定位系统等高可靠性要求的领域。其关键特性包括符合联邦库存控制编号标准(Federal Stock Control Number)和 CAGE 代码 2770A,同时采用可靠金属电极(NME)系统和湿法制造工艺。

    技术参数


    以下是电容器的主要技术规格:
    - 温度范围:-55°C 至 +125°C
    - 电容范围:1.0 pF 至 470 nF
    - 电压范围:6.3 VDC 至 100 VDC
    - 温度系数:
    - BP:± 30 ppm/°C(带或不带额定电压)
    - BX:± 15% 或 +15%, -25%
    - BR:± 15% 或 +15%, -40%
    - 损耗因子(DF):
    - BP:≤ 0.15%
    - BX:≤ 2.50%
    - BR:≤ 2.5% 至 3.5%,视电压等级而定
    - 老化率:
    - BP:≤ 0% 每十年
    - BX/BR:≤ 1% 每十年
    - 绝缘电阻(IR):≥ 100,000 MΩ 或 ≥ 1000 μF,取两者较小值

    产品特点和优势


    CDR-MIL-PRF-55681 系列具有以下显著特点和优势:
    - 高可靠性:通过了严格的 MIL-PRF-55681 认证,确保在恶劣环境下的稳定性能。
    - 环保选项:提供无铅(Lead-Free)和传统含铅(Leaded)两种版本以满足不同需求。
    - 广泛的应用领域:适用于航空、航天、导航、地理信息系统等多个高端领域。
    - 可选封装:多种尺寸和容量可供选择,适应不同电路设计需求。

    应用案例和使用建议


    典型应用案例
    1. 航空电子系统:用于信号处理电路中,提升系统的抗干扰能力和信号质量。
    2. 卫星通信:在高精度频率滤波器和调谐电路中作为关键组件。
    使用建议
    为了最大化性能并延长使用寿命,在使用过程中应注意:
    - 确保工作电压不超过额定值;
    - 定期检查电路板连接处是否有松动现象;
    - 在极端温度条件下使用时需额外考虑散热措施。

    兼容性和支持


    此系列产品与其他标准电子产品高度兼容,并且Vishay Vitramon 提供全面的技术支持服务,包括但不限于样品申请、定制开发咨询以及售后维修等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保良好的通风条件;适当增加冷却措施 |
    | 容量漂移过大 | 检查是否超出允许的工作温度范围 |
    | 无法达到预期寿命 | 核实是否正确选择了适合特定应用的产品型号 |

    总结和推荐


    综上所述,Vishay Vitramon 的 CDR-MIL-PRF-55681 系列多层陶瓷芯片电容器凭借其卓越的质量保证、广泛的适用性和丰富的规格选择,成为高性能电子设备的理想选择。强烈推荐给需要高可靠性和良好环境适应性的客户群体。

CDR34BX104AKUSAJ参数

参数
电容值 100nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR34BX104AKUSAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR34BX104AKUSAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR34BX104AKUSAJ CDR34BX104AKUSAJ数据手册

CDR34BX104AKUSAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.565 ¥ 30.1243
10+ $ 2.392 ¥ 20.2124
50+ $ 2.0628 ¥ 17.4307
100+ $ 1.7172 ¥ 14.5103
500+ $ 1.458 ¥ 12.3201
1000+ $ 1.242 ¥ 10.4949
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
