首页  >  产品百科  >  K223K15X7RF5TH5

K223K15X7RF5TH5

产品分类: 陶瓷电容
产品描述: 22nF ±10% X7R 50V 通孔安装 4mm*2.5mm*6.54mm
供应商型号: K223K15X7RF5TH5
供应商: Avnet
标准整包数: 4000

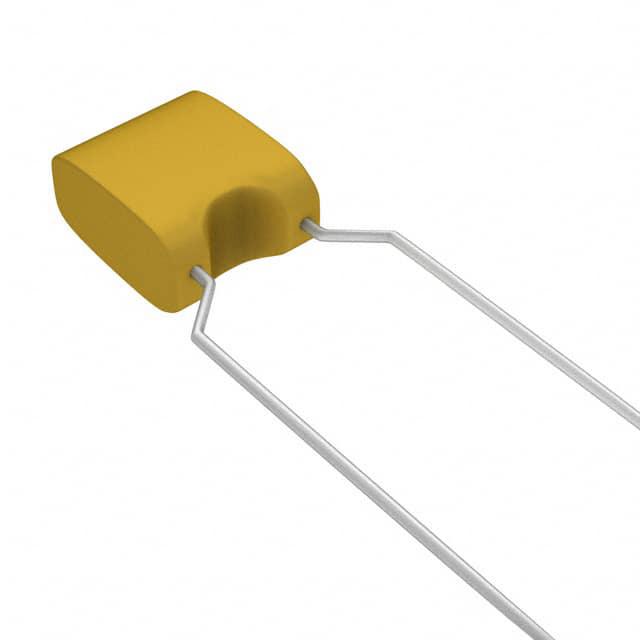

VISHAY INTERTECHNOLOGY 陶瓷电容 K223K15X7RF5TH5

K223K15X7RF5TH5概述

    # Vishay K Series Radial Leaded Multilayer Ceramic Capacitors 技术综述

    产品简介


    Vishay K系列径向引线多层陶瓷电容器是针对通用目的设计的高性能电容产品,涵盖了Class 1、Class 2 和 Class 3 等级电容器,其额定电压范围为50 VDC至500 VDC。这类电容器具有高可靠性和小体积特性,广泛应用于温度补偿、耦合与去耦等功能领域。
    产品通过了国际标准认证(如EIA 198和IEC 60384-9),并满足材料分类要求,适用于广泛的工业与消费类电子应用场景。

    技术参数


    以下是K系列电容器的主要技术参数:
    | 参数项 | 描述 |

    | 额定电压 | 50 VDC, 100 VDC, 200 VDC, 500 VDC |
    | 容量范围 | 10 pF 至 1 µF |
    | 容量公差 | ±5%, ±10%, ±20%, +80%/-20% |
    | 工作温度范围 | C0G: -55°C 至 +125°C
    Y5V: -30°C 至 +85°C |
    | 温度特性 | Class 1 (C0G): 温度补偿电容
    Class 2 (X7R): 稳定电容
    Class 3 (Y5V): 高容量电容 |
    | 绝缘电阻 | 50/100 VDC: ≤100 GΩ 或 ≤1000 μF
    200/500 VDC: ≤10 GΩ 或 ≤100 μF |
    | 损耗角正切(Dissipation Factor) | Class 1: ≤0.1%(≥30 pF)
    Class 2: ≤2.5%
    Class 3: ≤5% |
    封装选项支持直引线和弯折引线两种风格,间距为2.5 mm或5.0 mm,适用于不同板载安装需求。
    产品特点与优势
    独特功能
    - 高容量与小尺寸结合:相比传统电容器,K系列实现了更高的电容密度,有效减小占用空间。
    - 高可靠性与稳定性:适合长期高温运行环境,满足工业级需求。
    - 多样化引线配置:直引线与弯折引线选择丰富,便于PCB布局设计。
    - 环保材料:采用阻燃环氧树脂涂层,符合UL 94 V-0阻燃标准。
    市场竞争力
    K系列电容器以其高性价比和多功能适应性,广泛应用于各类电子设备中,尤其在消费电子、通讯、汽车电子及医疗电子等领域表现出色。
    应用案例与使用建议
    应用场景
    - 温度补偿:用于调节温度变化引起的电路参数波动。
    - 耦合与去耦:为电源系统和信号处理电路提供稳定电流支持。
    - 工业设备:如LED驱动器、逆变器和控制模块。
    使用建议
    - 温控环境匹配:根据电容器的温度特性选择合适的型号,如C0G电容适用于严苛温差条件。
    - 布线优化:直引线适用于紧凑设计,弯折引线则适合需要特定高度的应用场景。
    - 电压余量设计:建议额定电压高于实际工作电压至少30%,以提升使用寿命。
    兼容性与支持
    K系列电容器可与其他主流封装形式的电子元件无缝兼容,便于大规模集成化生产。此外,Vishay公司提供全面的技术支持和售后服务,确保客户在产品选型、设计与制造过程中的顺畅体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量衰减超过预期 | 检查实际工作电压是否超出额定值 |
    | 引线焊接困难 | 确保焊接温度与时间控制得当 |
    | 温升异常 | 调整散热措施或减少通流时间 |
    总结与推荐
    综合评估
    Vishay K系列电容器凭借其优异的性能参数、多样化的应用场景和卓越的性价比,在电子元件市场上占据重要地位。其独特的高可靠性与稳定性使其成为现代电子设计的理想选择。
    推荐意见
    我们强烈推荐K系列电容器用于对空间敏感且对稳定性能要求较高的应用场景。无论是温度补偿还是耦合去耦设计,这款产品都能充分满足用户需求。

    如果您有任何技术疑问,欢迎联系Vishay官方技术支持邮箱:cmll@vishay.com。

K223K15X7RF5TH5参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 4mm*2.5mm*6.54mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

K223K15X7RF5TH5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K223K15X7RF5TH5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K223K15X7RF5TH5 K223K15X7RF5TH5数据手册

K223K15X7RF5TH5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0393 ¥ 0.3407
8000+ $ 0.0386 ¥ 0.3344
16000+ $ 0.0381 ¥ 0.3302
24000+ $ 0.0374 ¥ 0.3241
32000+ $ 0.0363 ¥ 0.3146
库存: 16000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 1362.8
直接购买
加入购物车
