HV1825Y332KXVATHV

产品分类: 陶瓷电容
产品描述: 3.3nF ±10% X7R 4KV 1825 贴片安装 4.5mm(长度)*6.4mm(宽度)
供应商型号: 2611562
供应商: 海外现货
标准整包数: 1

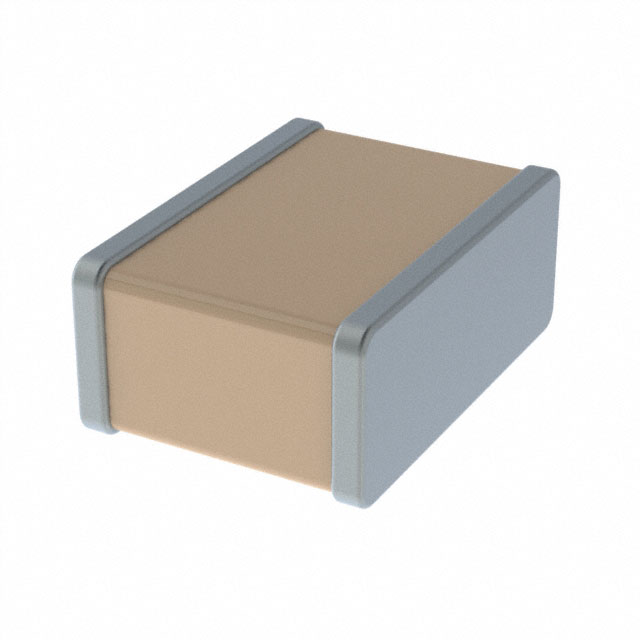

VISHAY INTERTECHNOLOGY 陶瓷电容 HV1825Y332KXVATHV

HV1825Y332KXVATHV概述

    # Vishay Vitramon HV High Voltage Series

    产品简介


    Vishay Vitramon的HV High Voltage系列是专为高压应用设计的表面贴装多层陶瓷电容器(MLCC)。这些电容器具有高可靠性和出色的热冲击性能,适用于输入和输出滤波、开关电源滤波及减少MOSFET电压尖峰等多种高压应用场景。

    技术参数


    以下是该系列产品的主要技术规格:
    - 电介质:
    - C0G (NP0):
    - 温度系数:0 ppm/°C ± 30 ppm/°C
    - 额定电压:3000 VDC, 4000 VDC, 5000 VDC
    - 电容范围:15 pF至3.3 nF
    - X7R:
    - 温度系数:± 15%
    - 额定电压:3000 VDC, 4000 VDC, 5000 VDC, 6000 VDC, 8000 VDC
    - 电容范围:47 pF至15 nF
    - 性能参数:
    - 最大电压:
    - C0G (NP0):
    - 1812: 5000 VDC, 15 pF 至 1.0 nF
    - 1825: 5000 VDC, 33 pF 至 2.2 nF
    - 2220: 5000 VDC, 33 pF 至 2.2 nF
    - 2225: 5000 VDC, 47 pF 至 3.3 nF
    - X7R:
    - 1808: 6000 VDC, 47 pF 至 330 pF
    - 1812: 6000 VDC, 150 pF 至 3.9 nF
    - 1825: 6000 VDC, 470 pF 至 10 nF
    - 2220: 6000 VDC, 470 pF 至 10 nF
    - 2225: 6000 VDC, 470 pF 至 15 nF
    - 3640: 8000 VDC, 1.0 nF 至 5.6 nF
    - 其他电气特性:
    - 损耗因数 (DF):
    - C0G (NP0): ≤ 0.1%
    - X7R: ≤ 2.5%
    - 绝缘电阻:
    - C0G (NP0): ≥ 100 MΩ 或 1000 μF (取较小值)
    - X7R: ≥ 10 MΩ 或 100 μF (取较小值)
    - 老化率:
    - C0G (NP0): ≤ 0% 每十年
    - X7R: ≤ 1% 每十年
    - 击穿电压测试:
    - 应用测试电压:120% 的额定电压

    产品特点和优势


    - 卓越的可靠性与热冲击性能: 高压环境下依然保持稳定可靠的性能。
    - 高电压击穿能力: 适用于要求高耐压的应用。
    - 可靠的串联电极设计: 提升整体稳定性。
    - 防表面电弧涂层: 提供额外保护,避免表面电弧现象。
    - 聚合物终端: 提高板弯曲要求下的机械强度和热应力吸收能力。
    - 无铅工艺: 环保合规。

    应用案例和使用建议


    应用场景
    - 输入滤波电容器
    - 输出滤波电容器
    - 吸收MOSFET电压尖峰的钳位电路
    - 开关电源的滤波
    - 照明及其他交流应用
    使用建议
    在使用该系列电容器时,需注意:
    - 不要超过额定电压,其他应用因素可能会影响MLCC的性能。
    - 根据具体应用场景选择合适的电容器型号。
    - 在焊接过程中遵循推荐的焊接指南,确保焊接质量。

    兼容性和支持


    Vishay提供详细的订单信息,包括包装方式和数量等。如果需要进一步的技术支持,可联系mlcc@vishay.com获取帮助。

    常见问题与解决方案


    问题一:如何防止腐蚀?
    - 解决方法:存放产品时需避免接触腐蚀性气体,如氯化物、硫化物等。存储温度应控制在5°C至40°C之间,相对湿度不超过70%。
    问题二:焊接不牢固?
    - 解决方法:检查是否按照推荐焊接过程进行操作,确认焊接工具设置正确且焊接时间足够。
    问题三:产品寿命短?
    - 解决方法:定期检查产品的存储条件和使用年限。建议在产品超过两年后重新检测其可焊性。

    总结和推荐


    综上所述,Vishay Vitramon的HV High Voltage系列电容器在高电压应用领域表现出色,具有卓越的可靠性、热稳定性及抗电弧能力。尤其适合需要高电压耐受和可靠性的场景。强烈推荐给需要高压电容器的工程师和技术人员。

HV1825Y332KXVATHV参数

参数
电容值 3.3nF
容差 ±10%
温度系数 X7R
额定电压 4KV
长*宽*高 4.5mm(长度)*6.4mm(宽度)
通用封装 1825
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

HV1825Y332KXVATHV厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HV1825Y332KXVATHV数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY HV1825Y332KXVATHV HV1825Y332KXVATHV数据手册

HV1825Y332KXVATHV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.09
10+ ¥ 13.9292
50+ ¥ 13.0006
100+ ¥ 13.0006
200+ ¥ 12.7685
500+ ¥ 12.7685
库存: 613
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.09
