VY1151K31Y5SQ63V0

产品分类: 陶瓷电容
产品描述: 150pF ±10% Y5S 760V(AC) 通孔安装 8mm*5mm*12mm
供应商型号: UA-VY1151K31Y5SQ63V0
供应商: 海外现货
标准整包数: 1000

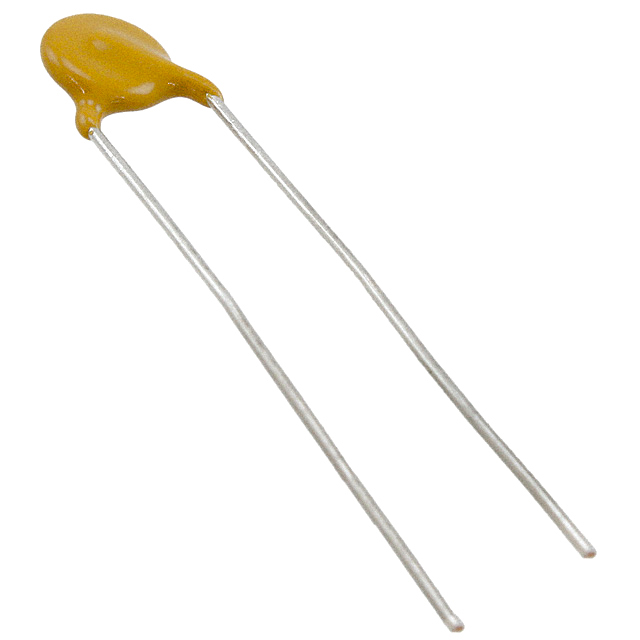

VISHAY INTERTECHNOLOGY 陶瓷电容 VY1151K31Y5SQ63V0

VY1151K31Y5SQ63V0概述

    VY1 系列陶瓷交流电容技术手册解析

    产品简介


    VY1 系列是由 Vishay BCcomponents 生产的交流线级陶瓷盘式电容器。这款电容器符合 IEC 60384-14 第四版标准,主要用于X1和Y1等级。它广泛应用于电源线路、跨接线旁路、天线耦合等领域,为用户提供高可靠性选择。

    技术参数


    - 电压等级:
    - X1等级: 760 VAC,50 Hz
    - Y1等级: 500 VAC,50 Hz
    - 直流耐压: 1500 VDC
    - 测试电压:
    - 组件测试(100%): 4000 VAC,50 Hz,2秒
    - 随机采样测试(破坏性测试): 4000 VAC,50 Hz,60秒
    - 绝缘电阻: ≥ 10 000 MΩ
    - 容差:
    - 代码M:±20%
    - 代码K:±10%
    - 损耗因数:
    - 一级陶瓷: 最大0.5%(1 MHz)
    - 二级陶瓷: 最大2.5%(1 kHz)
    - 温度特性:
    - 一级陶瓷: N750 (U2J)
    - 二级陶瓷: Y5S, Y5U, Y5V
    - 温度范围: -40 °C 至 +125 °C
    - 包装: 散装、带卷和纸带包装
    - 涂层: 符合UL 94 V-0的阻燃环氧树脂

    产品特点和优势


    VY1 系列陶瓷盘式电容器具备以下优势:
    - 高可靠性: 通过严格的机械和电气测试验证。
    - 灵活的安装方式: 提供直插和弯曲两种引脚配置,满足不同应用需求。
    - 多种尺寸: 容量从10 pF到4700 pF不等,适用于多种应用场合。
    - 环保设计: 采用无卤素材料,适合绿色生产。

    应用案例和使用建议


    VY1 系列电容器广泛用于以下领域:
    - X1、Y1等级应用: 按照IEC 60384-14.4标准。
    - 电源线路: 用作线旁路电容。
    - 天线耦合: 提供稳定的耦合能力。
    - 线路旁路: 用于减小干扰。
    使用建议:
    - 确保电容器安装时的温度和湿度条件符合规定,以保持其最佳性能。
    - 在高温和高湿度环境下使用时,建议定期检查其绝缘电阻和损耗因数。
    - 安装时注意引脚配置的选择,以适应具体的应用要求。

    兼容性和支持


    VY1 系列电容器兼容多种标准和认证:
    - IEC 60384-14.4
    - UL 60384-14
    - DIN EN 60384-14
    - CSA E60384-1:03, CSA E60384-14:09
    - CQC11-471112-2009
    Vishay公司提供全面的技术支持和售后服务,包括样品套件、技术支持和文档资料,以确保客户能够充分利用该产品。

    常见问题与解决方案


    - 问题: 电容器在高温下出现异常。
    - 解决方案: 检查并确认安装条件是否符合技术手册的要求,如有必要,请联系技术支持。
    - 问题: 安装后电容器外观受损。
    - 解决方案: 检查安装过程中是否存在过度力矩或不当操作,重新按照正确方法进行安装。

    总结和推荐


    VY1 系列陶瓷盘式电容器以其高可靠性、广泛的适用范围和多种型号选择,在工业和消费电子产品中有着卓越的表现。鉴于其优异的性能和广泛的应用领域,我们强烈推荐该系列产品。同时,需要注意的是,由于产品参数可能有所变动,建议在采购前仔细阅读最新版的产品手册。

VY1151K31Y5SQ63V0参数

参数
电容值 150pF
容差 ±10%
温度系数 Y5S
额定电压 760V(AC)
长*宽*高 8mm*5mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY1151K31Y5SQ63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1151K31Y5SQ63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1151K31Y5SQ63V0 VY1151K31Y5SQ63V0数据手册

VY1151K31Y5SQ63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0455 ¥ 0.3813
12000+ $ 0.044 ¥ 0.3687
库存: 28000
起订量: 10000 增量: 1000
交货地:
最小起订量为:10000
合计: ¥ 3813
