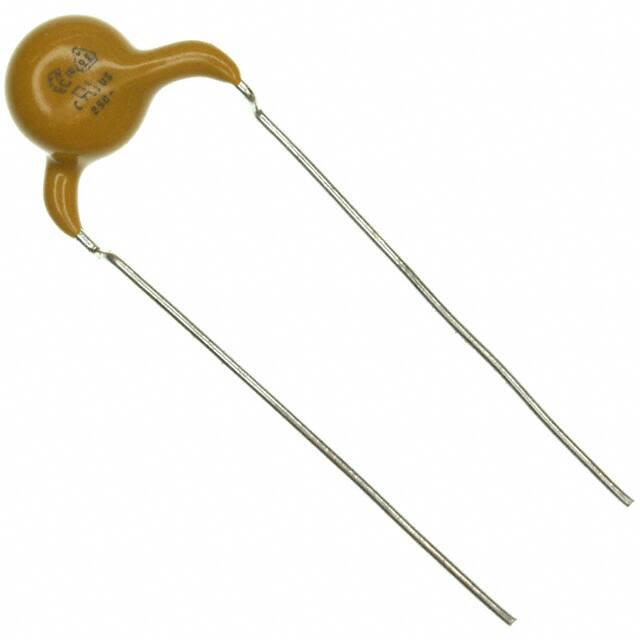

VY1102M35Y5UG63V0

产品分类: 陶瓷电容
产品描述: 1nF ±20% Y5U(E) 760V(AC) DIP 通孔安装 9mm*5mm*13mm
供应商型号: LM-1902218
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY1102M35Y5UG63V0

VY1102M35Y5UG63V0概述


    产品简介


    VY1系列交流线额定陶瓷盘式电容器
    VY1系列电容器是由Vishay BCcomponents公司生产的,旨在满足各种高压和高频应用的需求。这些电容器符合IEC 60384-14标准,适用于X1(760 VAC)和Y1(500 VAC)安全认证。它们广泛应用于电源线路旁路、跨线路连接、天线耦合等领域。

    技术参数


    | 参数 | 值 |

    | 额定电压(X1) | 760 VAC, 50 Hz |
    | 额定电压(Y1) | 500 VAC, 50 Hz |
    | 最大直流电压 | 1500 VDC |
    | 容量范围 | 10 pF 至 4700 pF |
    | 绝缘电阻 | ≥ 10,000 MΩ |
    | 耐压测试(100%) | 4000 VAC, 50 Hz, 2 s |
    | 容量容差 | ± 20 % (代码M);± 10 % (代码K) |
    | 损耗因子(U2J) | ≤ 0.5 % (1 MHz) |
    | 损耗因子(Y5S/Y5U/Y5V) | ≤ 2.5 % (1 kHz) |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 包装规格 | 纸箱散装、带卷包装、带弹药包 |

    产品特点和优势


    - 高可靠性:VY1系列电容器通过严格的测试和认证,确保在极端条件下稳定运行。
    - 宽温度范围:可在-40°C至+125°C范围内可靠工作。
    - 多样化封装:提供多种封装形式,如纸箱散装、带卷包装和弹药包,方便不同应用场景。
    - 兼容性强:可直接应用于多个标准和认证要求的电路中,如IEC 60384-14和UL 60384-14。

    应用案例和使用建议


    应用案例:
    - 电源线路旁路:用于电源线路中,可以滤除高频噪声和干扰。
    - 天线耦合:用于无线电设备中,作为天线到信号源的耦合元件。
    使用建议:
    - 在选择电容器时,需根据具体应用所需的容量和电压进行匹配。
    - 由于该电容器具有较高的耐压能力,因此适用于高压应用场合,但也需注意散热和保护措施。
    - 对于需要长时间稳定工作的应用,建议定期检查和更换,以保证系统的可靠性和安全性。

    兼容性和支持


    VY1系列电容器已通过多项国际认证,包括IEC 60384-14、UL 60384-14和CSA E60384-1等,能够与广泛的设备兼容。制造商提供了详细的使用说明和技术支持,以帮助客户更好地使用该产品。此外,Vishay公司还提供了详尽的文档和模型库,以满足不同客户的研发需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下失效 | 使用散热片或其他散热装置来降低温度 |
    | 安装后出现泄漏电流 | 检查安装过程是否正确,并重新焊接连接点 |
    | 电容器在负载情况下容量下降 | 检查电路中的电流和电压是否超过额定值,并调整 |
    | 容器外观损坏 | 更换新电容器,并确认焊接和机械应力是否适中 |

    总结和推荐


    VY1系列电容器以其高可靠性、宽温度范围和多样化封装形式,在高压和高频应用中表现出色。其广泛的认证和兼容性使其成为众多工业应用的理想选择。虽然价格可能略高于普通电容器,但其卓越的性能和长期稳定性使其值得投资。总体来说,强烈推荐使用VY1系列电容器。

VY1102M35Y5UG63V0参数

参数
电容值 1nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 9mm*5mm*13mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VY1102M35Y5UG63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1102M35Y5UG63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1102M35Y5UG63V0 VY1102M35Y5UG63V0数据手册

VY1102M35Y5UG63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
