VJ0505D270JXPAJ

产品分类: 陶瓷电容
产品描述: 27pF ±5% C0G(NP0) 250V 0505 贴片安装 1.4mm(长度)*1.4mm(宽度)
供应商型号: LM-2420105
供应商: 海外现货
标准整包数: 1

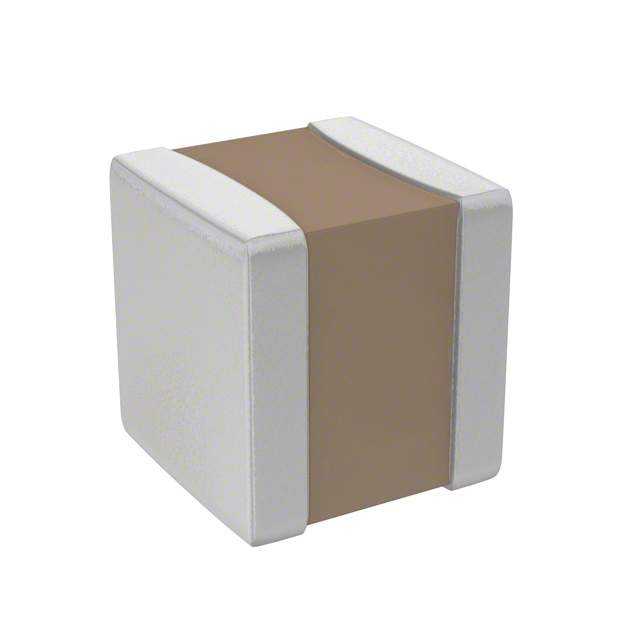

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0505D270JXPAJ

VJ0505D270JXPAJ概述


    产品简介


    QUAD HIFREQ 系列多层陶瓷电容器
    Vishay Vitramon 公司的 QUAD HIFREQ 系列多层陶瓷电容器专为射频功率应用而设计。这些电容器具有多种尺寸规格,适用于广泛的射频设备。它们特别适合用于 MRI 设备、RF 仪器、激光系统、CATV 设备、UHF/微波功率放大器等场景。QUAD HIFREQ 系列的典型应用还包括滤波网络、定时电路、混频器、振荡器和阻抗匹配网络。

    技术参数


    - 尺寸规格:0505、1111、2525 和 3838
    - 工作温度范围:-55°C 至 +125°C
    - 容值范围:
    - 0505:0.1 pF 至 1000 pF
    - 1111:0.2 pF 至 5100 pF
    - 2525:1.0 pF 至 3000 pF
    - 3838:1.0 pF 至 12 nF
    - 电压等级:
    - 0505:50 VDC 至 250 VDC
    - 1111:50 VDC 至 1500 VDC
    - 2525:300 VDC 至 3600 VDC
    - 3838:300 VDC 至 7200 VDC
    - 温度系数:C0G (D) 0 ppm/°C ± 30 ppm/°C(-55°C 至 +125°C)
    - 耗散因子:C0G (D) 0.05%(1.0 VRMS、1 MHz 时)

    产品特点和优势


    QUAD HIFREQ 系列多层陶瓷电容器采用超稳定高 Q 值介电材料,具有以下显著特点:
    - 高可靠性:使用可靠的贵金属电极(NME)系统,确保长期稳定的性能。
    - 高频特性:专门设计以满足高频率应用的需求。
    - 多种规格选择:提供了不同尺寸规格和容量选项,适用于多种应用场景。
    - 磁性屏蔽:非磁性铜端子(代码“C”)可防止电磁干扰。
    这些特点使 QUAD HIFREQ 系列成为射频应用的理想选择,尤其是在高要求环境中表现出色。

    应用案例和使用建议


    应用案例:QUAD HIFREQ 系列电容器广泛应用于 MRI 设备、激光系统、UHF/微波放大器等。例如,在激光系统中,这些电容器可以提供精确的阻抗匹配,从而提高系统的整体性能和效率。
    使用建议:
    1. 选择正确的尺寸和容值:根据具体的应用需求,选择合适的尺寸规格和容值范围,以确保最佳性能。
    2. 考虑工作环境:在极端温度条件下使用时,应注意保持在规定的温度范围内以保证稳定性能。
    3. 关注兼容性:在与其它电子元件配合使用时,确保与这些元件的电气特性和机械尺寸兼容。

    兼容性和支持


    QUAD HIFREQ 系列电容器与大多数标准射频设备兼容,适用于多种工业标准连接方式。Vishay Vitramon 提供全面的技术支持和售后服务,包括应用咨询和技术文档。此外,可通过官网获取更多详细信息和资源。

    常见问题与解决方案


    - 问题:如何确定正确的尺寸和容值?
    - 解答:根据具体应用场景,参考手册中的选型图表,结合所需的工作条件选择合适的规格。

    - 问题:是否支持低温操作?
    - 解答:支持,但需确保在规定的温度范围内操作。
    - 问题:如何判断电容器是否损坏?
    - 解答:使用数字万用表测量电容器的电容值,如果偏离额定值,则可能需要更换。

    总结和推荐


    综上所述,QUAD HIFREQ 系列多层陶瓷电容器凭借其高稳定性、高 Q 值及宽泛的应用范围,成为射频应用中的优选产品。其优异的电气性能和可靠的制造工艺使其适用于多种严苛的工业应用。强烈推荐给需要高性能电容器的专业人士和设备制造商。
    通过以上详细分析,可以看出 QUAD HIFREQ 系列电容器是一款技术先进且应用广泛的优质产品,值得在射频应用中优先考虑。

VJ0505D270JXPAJ参数

参数
电容值 27pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.4mm(长度)*1.4mm(宽度)
通用封装 0505
安装方式 贴片安装
零件状态 在售

VJ0505D270JXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0505D270JXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0505D270JXPAJ VJ0505D270JXPAJ数据手册

VJ0505D270JXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
