VJ1812Y223KXEAT

产品分类: 陶瓷电容
产品描述: 22nF ±10% X7R 500V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: TU-VJ1812Y223KXEAT
供应商: 海外现货
标准整包数: 1000

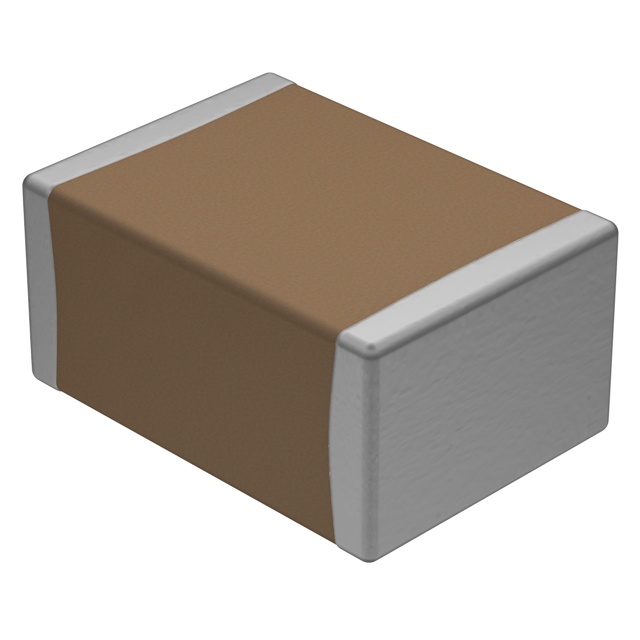

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1812Y223KXEAT

VJ1812Y223KXEAT概述

    Vishay Vitramon VJ Commercial Series: Surface Mount Multilayer Ceramic Chip Capacitors

    产品简介


    Vishay Vitramon 的 VJ Commercial 系列是专为商业应用设计的表面贴装多层陶瓷电容器。该系列提供两种介电材料:C0G(NP0)和 X7R。这些电容器具有广泛的应用范围,适用于定时、调谐电路、传感器和扫描仪应用、滤波、去耦以及浪涌抑制和高电压应用等。

    技术参数


    VJ Commercial 系列电容器的技术参数详细如下:
    - C0G (NP0) 介电材料
    - 操作温度:-55°C 至 +150°C
    - 容量范围:1 pF 至 56 nF
    - 额定电压范围:25 VDC 至 1000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55°C 至 +125°C)
    - 损耗因子:0.1% 最大值(1.0 VRMS 和 1 MHz 时,容量 ≤ 1000 pF;1.0 VRMS 和 1 kHz 时,容量 > 1000 pF)
    - 绝缘电阻:+25°C 下最小 100000 MΩ 或 1000 ΩF,以较小者为准
    - 老化率:每十年最大 0%
    - 击穿电压测试:按 EIA 198-2-E 方法 103 进行
    - X7R 介电材料
    - 操作温度:-55°C 至 +150°C
    - 容量范围:120 pF 至 6.8 μF
    - 额定电压范围:16 VDC 至 1000 VDC
    - 温度系数:±15%(-55°C 至 +125°C,0 VDC 应用下)
    - 损耗因子:16 V/25 V 额定值最大 3.5%(1.0 VRMS 和 1 kHz 时),> 25 V 额定值最大 2.5%(1.0 VRMS 和 1 kHz 时)
    - 绝缘电阻:+25°C 下最小 100000 MΩ 或 1000 ΩF,以较小者为准
    - 老化率:每十年最大 1%
    - 击穿电压测试:按 EIA 198-2-E 方法 103 进行

    产品特点和优势


    VJ Commercial 系列电容器具有以下显著特点和优势:
    - 超稳定电介质:C0G(NP0)介电材料提供非常低的温度系数,确保容量变化极小。
    - 优良的老化特性:X7R 介电材料具有良好的老化特性,适用于各种苛刻条件。
    - 可靠的设计:采用可靠的贵金属电极(NME)系统,保证长期稳定性。
    - 宽泛的规格:提供多种封装尺寸、额定电压和容量值,满足不同应用需求。

    应用案例和使用建议


    这些电容器广泛应用于以下几个方面:
    - 定时和调谐电路:适用于需要精确容量值的定时器和调谐器。
    - 传感器和扫描仪应用:适合传感器和扫描设备的信号处理。
    - 滤波和去耦:用于电源线和信号线的滤波,减少噪声干扰。
    - 浪涌抑制和高电压应用:适合需要高电压和浪涌保护的场合。
    使用建议:
    - 在高温环境中使用时,注意温度对电容值的影响。
    - 对于关键应用,进行额外的温度稳定性测试,确保满足设计要求。

    兼容性和支持


    VJ Commercial 系列电容器与市面上大多数 SMD 设备兼容。Vishay 提供技术支持和维护服务,具体请联系 mlcc@vishay.com 获取帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    - 问题:容量与实际应用不符
    - 解决方法:确认额定电压和温度范围,选择合适的型号。
    - 问题:老化速率过高
    - 解决方法:检查安装环境和使用条件,确保符合电容器的耐温范围。
    - 问题:温度系数不稳定
    - 解决方法:选择 C0G(NP0)电容器以获得更稳定的温度特性。

    总结和推荐


    Vishay Vitramon 的 VJ Commercial 系列电容器以其出色的稳定性和可靠性,成为电子设备中的理想选择。其广泛应用范围和多样化的规格使其在商业应用中具有很高的竞争力。综合考虑其性能、可靠性及价格,强烈推荐使用此系列产品。
    通过上述详细分析,可以清楚地看到 Vishay Vitramon 的 VJ Commercial 系列电容器不仅具备卓越的技术性能,还拥有广泛的适用性。无论是普通商用还是特定工业需求,都能找到合适的产品型号。希望本篇分析能为您提供有价值的参考。

VJ1812Y223KXEAT参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1812Y223KXEAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1812Y223KXEAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1812Y223KXEAT VJ1812Y223KXEAT数据手册

VJ1812Y223KXEAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2655 ¥ 2.27
库存: 12000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2270
