首页  >  产品百科  >  K471K20C0GL5TH5

K471K20C0GL5TH5

产品分类: 陶瓷电容
产品描述: 470pF ±10% C0G(NP0) 500V 通孔安装 5mm*3.2mm*7.6mm
供应商型号: 594-K471K20C0GL5TH5
供应商: Mouser
标准整包数: 1

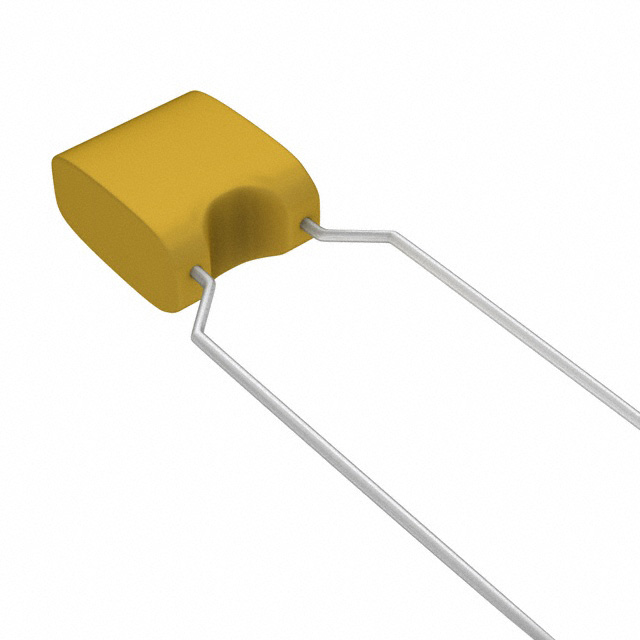

VISHAY INTERTECHNOLOGY 陶瓷电容 K471K20C0GL5TH5

K471K20C0GL5TH5概述

    Vishay K Series Radial Leaded Multilayer Ceramic Capacitors

    1. 产品简介


    Vishay BCcomponents的K系列径向引线多层陶瓷电容器专为通用目的设计,适用于各种电子电路。这些电容器包括C类(Class 1)、X7R类(Class 2)和Y5V类(Class 3),覆盖电压等级为50 VDC至500 VDC。K系列电容器具有高可靠性、紧凑尺寸以及多种引脚配置选择,适用于温度补偿、耦合和去耦等应用。

    2. 技术参数


    - 尺寸范围:10 pF 至 1 μF
    - 容差范围:± 5%、± 10%、± 20%,+80%/-20%
    - 额定电压:50 VDC、100 VDC、200 VDC、500 VDC
    - 测试电压:
    - 50 VDC 和 100 VDC:250% 的额定电压
    - 200 VDC:150% 的额定电压 + 100 VDC
    - 500 VDC:130% 的额定电压 + 100 VDC
    - 绝缘电阻:
    - 50 VDC 和 100 VDC:在额定电压下2分钟内 ≤ 100 GΩ 或 ≤ 1000 μF,以较小者为准
    - 200 VDC 和 500 VDC:在额定电压下2分钟内 ≤ 10 GΩ 或 ≤ 100 μF,以较小者为准
    - 损耗因数(Dissipation Factor):
    - Class 1:最大0.1%(当C ≥ 30 pF时,在1 MHz,1 V电压下)
    - Class 2:最大2.5%(在1 kHz,1 V电压下)
    - Class 3:最大5%(在1 kHz,1 V电压下)

    3. 产品特点和优势


    - 高容值与小尺寸:能够在有限的空间内提供较大的电容值。
    - 高可靠性:设计满足严格的工业标准,保证长期稳定的性能。
    - 多样化的引脚配置:包括直角引脚和弯折引脚,适应不同的安装需求。
    - 材料分类:根据不同应用场景提供不同的电介质材料(C0G、X7R、Y5V)。

    4. 应用案例和使用建议


    - 温度补偿:用于需要温度稳定性的场合,例如通信设备、汽车电子系统。
    - 耦合和去耦:广泛应用于电源管理、信号传输等领域,确保电路的正常运行。
    使用建议:
    - 确保安装环境符合规定的温度范围,尤其是对于高温应用,需要选择耐温更高的电介质材料(如X7R)。
    - 在电路设计中充分考虑电容器的工作频率和容差,以确保最佳性能。

    5. 兼容性和支持


    - K系列电容器提供了多种包装形式(盘式带、子弹包、散装),方便不同需求的用户选择。
    - Vishay公司提供详尽的技术文档和支持服务,包括详细的使用手册和技术咨询,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题:电容器的额定电压如何选择?
    解答:根据实际工作电压选择适当等级的电容器,通常选择高于工作电压至少两倍的额定电压。
    - 问题:如何检查电容器的质量?
    解答:可以通过测量绝缘电阻和损耗因数来判断电容器的质量。确保在规定的条件下进行测量。

    7. 总结和推荐


    Vishay K系列电容器以其高性能、高可靠性、多样化的特点,成为市场上广受好评的产品。无论是对于工业控制、通信设备还是消费电子,K系列都能提供卓越的解决方案。因此,强烈推荐使用K系列电容器,以确保您的电路稳定可靠。

K471K20C0GL5TH5参数

参数
电容值 470pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 5mm*3.2mm*7.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

K471K20C0GL5TH5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K471K20C0GL5TH5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K471K20C0GL5TH5 K471K20C0GL5TH5数据手册

K471K20C0GL5TH5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1858 ¥ 1.5697
12000+ $ 0.1806 ¥ 1.5261
24000+ $ 0.1785 ¥ 1.5083
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
