564R30GAQ47

产品分类: 陶瓷电容
产品描述: 47pF ±20% X7R 3KV 通孔安装 8.4mm*5.8mm*13.2mm
供应商型号: 75-564R30GAQ47
供应商: Mouser
标准整包数: 1

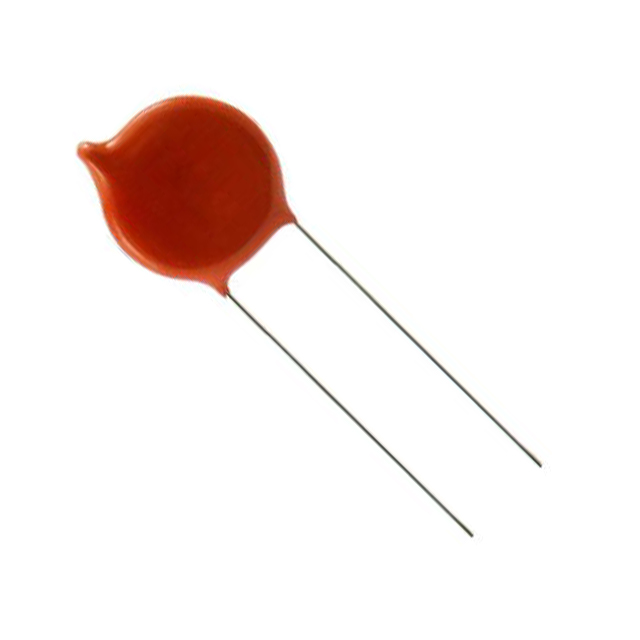

VISHAY INTERTECHNOLOGY 陶瓷电容 564R30GAQ47

564R30GAQ47概述

    # Vishay Cera-Mite 564R and 565R 系列陶瓷单层直流盘式电容器

    产品简介


    Vishay Cera-Mite 的 564R 和 565R 系列陶瓷单层直流盘式电容器,设计用于高压应用。这些电容器具有低损耗、高稳定性和小尺寸的优点,适用于多种应用场合,如照明镇流器、开关电源(SMPS)以及直流和脉冲高压系统。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 2 kVDC 至 7.5 kVDC |
    | 绝缘电阻 | 2 kVDC 下 ≥ 10,000 MΩ |
    3 kVDC 下 ≥ 50,000 MΩ (部分型号 ≥ 25,000 MΩ)|
    6 kVDC 下 ≥ 75,000 MΩ |
    7.5 kVDC 下 ≥ 200,000 MΩ |
    | 容量公差 | ±10%,±20%,-20% 到 +80% |
    | 损耗因子 | Class 1: 0.2% 最大(1 MHz,1 V) |
    Class 2: 2.0% 最大(1 kHz,1 V) |
    | 工作温度范围 | -25°C 至 +85°C (类别温度范围) |
    -25°C 至 +105°C (操作温度范围) |
    | 测量电击穿电压 | 2 kVDC - 3.6 kVDC,2 秒 |
    3 kVDC - 5.0 kVDC,2 秒 |
    6 kVDC - 10.5 kVDC,2 秒 |
    7.5 kVDC - 11.25 kVDC,2 秒 |
    | 陶瓷介质 | C0G, U2J, R3L (Class 1) |
    X7R, X5F, X5S, Y5S, Y5U, Y5V, Z5U (Class 2)|

    产品特点和优势


    - 低损耗:具备优异的介电性能和损耗特性。
    - 高稳定性:适合需要长时间稳定工作的应用。
    - 小尺寸:在紧凑的空间内提供高性能。
    - 径向引脚:便于安装和焊接。
    - 兼容材料分类:符合环境保护标准。

    应用案例和使用建议


    应用案例
    - 照明镇流器:用于调节荧光灯和高压钠灯的电流。
    - 开关电源(SMPS):确保电源供应的稳定性和可靠性。
    - 直流和脉冲高压系统:用于产生稳定的高压输出。
    使用建议
    - 在使用时确保引脚间距和直径匹配相应的电路板设计。
    - 保持电容器远离热源以避免过热。
    - 定期检查绝缘电阻和电击穿电压,以确保电容器正常工作。

    兼容性和支持


    这些电容器与其他标准尺寸和引脚间距的电容器兼容。Vishay 提供详细的技术文档和客户支持,以便用户更好地了解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器容量超出公差范围 | 重新校准或更换新的电容器 |
    | 绝缘电阻低于最小要求 | 检查电路板是否有短路或潮湿环境 |
    | 电击穿电压不达标 | 更换更高额定电压的电容器 |

    总结和推荐


    Vishay Cera-Mite 的 564R 和 565R 系列陶瓷单层直流盘式电容器在高压应用中表现出色,具备低损耗、高稳定性和小尺寸的特点,适用于各种高端应用。强烈推荐用于对电容器性能有严格要求的应用场合。
    通过上述详细介绍,相信您已经对 Vishay Cera-Mite 的 564R 和 565R 系列陶瓷单层直流盘式电容器有了全面的了解。如果您有任何进一步的技术疑问或需求,请随时联系 Vishay 的技术支持团队。

564R30GAQ47参数

参数
电容值 47pF
容差 ±20%
温度系数 X7R
额定电压 3KV
长*宽*高 8.4mm*5.8mm*13.2mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

564R30GAQ47厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

564R30GAQ47数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 564R30GAQ47 564R30GAQ47数据手册

564R30GAQ47封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.679 ¥ 14.1876
10+ $ 1.1178 ¥ 9.4454
50+ $ 0.6941 ¥ 5.8651
100+ $ 0.5852 ¥ 4.9449
500+ $ 0.5346 ¥ 4.5174
1000+ $ 0.526 ¥ 4.4444
2000+ $ 0.5054 ¥ 4.271
5000+ $ 0.4746 ¥ 4.0104
10000+ $ 0.44 ¥ 3.7176
库存: 499
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.18
直接购买
加入购物车
