VY2152M31Y5US63V7

产品分类: 陶瓷电容
产品描述: 1.5nF ±20% Y5U(E) 440V(AC) 插件 通孔安装 8mm*5mm*12mm
供应商型号: 72-VY2152M31Y5US63V7
供应商: Mouser
标准整包数: 1

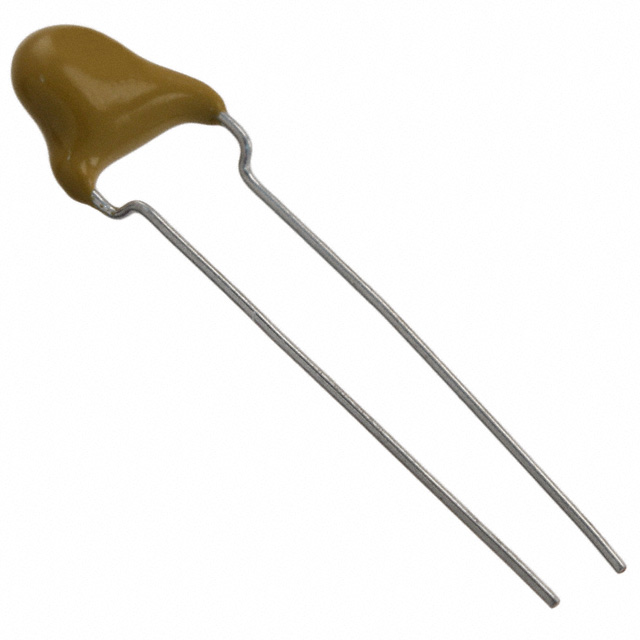

VISHAY INTERTECHNOLOGY 陶瓷电容 VY2152M31Y5US63V7

VY2152M31Y5US63V7概述


    产品简介


    VY2系列是Vishay BCcomponents推出的交流线额定陶瓷盘式电容器。这些电容器分为X1(440 VAC)和Y2(300 VAC)两种类型,适用于多种高可靠性应用。产品广泛应用于家电、工业控制、通信设备等领域,如抗EMI/RFI抑制、线路旁路和天线耦合等。

    技术参数


    - 电压等级:X1等级为440 VAC,Y2等级为300 VAC。
    - 温度范围:-40°C 至 +125°C。
    - 封装规格:垂直(inline)弯折引脚或直引脚,间距分别为5.0 mm、7.5 mm、10.0 mm 和 12.5 mm。
    - 电容值范围:10 pF至0.01 μF。
    - 绝缘电阻:≥ 10,000 MΩ。
    - 容差:± 20%(代码M),± 10%(代码K)。
    - 损耗因子:Class 1 最大0.5%(1 MHz),Class 2 最大2.5%(1 kHz)。
    - 测试电压:组件测试(100%):2600 VAC,50 Hz,2 s;随机抽样测试(破坏性测试):2600 VAC,50 Hz,60 s;涂层耐压测试(破坏性测试):2600 VAC,50 Hz,60 s。
    - 批准认证:符合IEC 60384-14.4,UL 60384-14,DIN EN 60384-14,CSA E60384-1:03,CSA E60384-14:09,CQC11-471112标准。

    产品特点和优势


    VY2系列陶瓷电容器具备以下几个独特的优势:
    - 高可靠性:通过严格的测试标准,确保长期稳定运行。
    - 宽温范围:能够在极端环境条件下正常工作。
    - 多样化的封装形式:提供多种引脚间距选项,适应不同的应用需求。
    - 高性能材料:采用防火树脂封装,满足UL 94 V-0标准,提高安全性。

    应用案例和使用建议


    应用案例
    - 家电设备:用于过零检测和浪涌保护。
    - 通信设备:在电源线路中用于抑制EMI和RFI噪声。
    - 工业控制系统:跨线电路设计中作为耦合电容。
    使用建议
    1. 根据具体应用选择合适的电容值和电压等级。例如,对于家用电器可以选用Y2等级(300 VAC)。
    2. 正确安装引脚。垂直(inline)弯折引脚适用于空间紧凑的设计,而直引脚适用于对引脚间距有特定要求的应用。
    3. 考虑环境条件。高温或低温环境可能会影响电容器的性能,需选择合适的型号以确保可靠运行。

    兼容性和支持


    VY2系列电容器设计时考虑到了与其他电子元器件的兼容性。根据产品文档,它们可以轻松集成到现有的电路板设计中。厂商提供了详细的安装指南和技术支持,以帮助用户顺利实现安装和调试。此外,还提供了全面的测试报告和认证,确保其符合各种国际标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现断裂 | 确保使用正确的安装工具,并且操作轻柔。避免过度弯曲引脚。 |
    | 运行时泄漏电流较大 | 检查安装是否稳固,确认是否符合温度和湿度要求。必要时更换新的电容器。 |
    | 温度敏感性较高 | 选用适合高温环境的型号,例如Class 1 N750(U2J)等级。 |

    总结和推荐


    VY2系列陶瓷盘式电容器凭借其高可靠性、宽温范围和多样化封装形式,成为市场上非常受欢迎的产品之一。特别是在需要严格EMI/RFI抑制的场合下表现尤为出色。因此,对于那些在高可靠性需求环境中工作的工程师和设计师来说,VY2系列无疑是一个值得推荐的选择。建议用户根据具体应用需求仔细选择合适的产品型号,并按照厂商提供的指南进行正确安装和使用。

VY2152M31Y5US63V7参数

参数
电容值 1.5nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 8mm*5mm*12mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VY2152M31Y5US63V7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2152M31Y5US63V7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2152M31Y5US63V7 VY2152M31Y5US63V7数据手册

VY2152M31Y5US63V7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.3048 ¥ 2.5751
100+ $ 0.1852 ¥ 1.5645
500+ $ 0.1562 ¥ 1.3199
1000+ $ 0.1102 ¥ 0.9309
2000+ $ 0.1037 ¥ 0.8761
10000+ $ 0.1015 ¥ 0.8578
25000+ $ 0.0966 ¥ 0.8163
库存: 12998
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
