VJ1206Y472KXEAC

产品分类: 陶瓷电容
产品描述: 4.7nF ±10% X7R 500V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: DMT-VJ1206Y472KXEAC
供应商: 海外现货
标准整包数: 6000

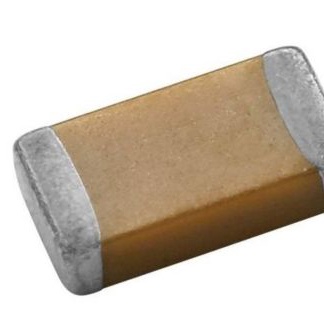

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206Y472KXEAC

VJ1206Y472KXEAC概述

    Vishay Vitramon VJ Commercial Series: Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    产品类型:表面贴装多层陶瓷芯片电容器(MLCC)
    主要功能:适用于商业应用的电容器,提供两种主要的介电材料:C0G (NP0) 和 X7R。
    应用领域:
    - 定时和调谐电路
    - 传感器和扫描仪应用
    - 去耦和滤波
    - 浪涌抑制
    - 高电压应用

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    - C0G (NP0)介电材料:
    - 温度系数:0 ppm/°C ± 30 ppm/°C (-55°C 到 +125°C)
    - 损耗因子:≤ 1000 pF 时为 0.1%(最大),> 1000 pF 时为 0.1%(最大)(1.0 VRMS,1 MHz 或 1 kHz)
    - 绝缘电阻:+25°C 下 ≥ 100 000 MΩ 或 1000 µF 取最小值;+125°C 下 ≥ 10 000 MΩ 或 100 µF 取最小值
    - 老化率:≤ 0% 每十年
    - 额定电压范围:25 VDC 到 1000 VDC
    - 电容范围:1 pF 到 56 nF
    - X7R介电材料:
    - 温度系数:± 15%(-55°C 到 +125°C,0 VDC)
    - 损耗因子:16 V/25 V 额定电压下 ≤ 3.5%,> 25 V 额定电压下 ≤ 2.5%(1.0 VRMS,1 kHz)
    - 绝缘电阻:+25°C 下 ≥ 100 000 MΩ 或 1000 µF 取最小值;+125°C 下 ≥ 10 000 MΩ 或 100 µF 取最小值
    - 老化率:≤ 1% 每十年
    - 额定电压范围:16 VDC 到 1000 VDC
    - 电容范围:120 pF 到 6.8 µF

    3. 产品特点和优势


    - C0G (NP0) 介电材料具有极低的温度系数,是稳定性和可靠性要求高的应用的理想选择。
    - X7R 介电材料适合于需要高耐压能力的应用,如去耦和滤波。
    - 广泛的尺寸和电压范围,涵盖从小型封装到大功率应用的需求。
    - 可靠的贵金属电极系统,确保长期的电气性能。
    - 湿法制造工艺,提高生产和加工效率。

    4. 应用案例和使用建议


    应用场景:
    - 定时和调谐电路:例如在射频(RF)设计中用于调谐天线匹配。
    - 传感器和扫描仪应用:如超声波传感器的信号处理。
    - 去耦和滤波:PCB 上电源线路的去耦和噪声滤波。
    - 浪涌抑制:为电路提供过压保护。
    使用建议:
    - 选择合适的电容器:根据具体的应用需求选择合适的电容值和电压等级。
    - 考虑温度影响:尤其是在对温度敏感的应用中,选择温度稳定性更好的C0G (NP0) 介电材料。
    - 遵循推荐的应用指南:参阅制造商提供的焊接和安装指南以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:VJ系列电容器设计为与多种表面贴装技术(SMT)兼容。
    - 支持和服务:如需技术支持,请联系技术团队mlcc@vishay.com。此外,Vishay还提供了详细的文档和技术资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度系数超出预期 | 确认选择了合适的C0G (NP0) 介电材料,而非温度稳定性较低的X7R介电材料。 |
    | 老化速率高于预期 | 检查是否处于极端条件下运行,调整操作条件以延长使用寿命。 |
    | 绝缘电阻低 | 确保正确安装,并检查是否有外部因素导致接触不良。 |

    7. 总结和推荐


    综上所述,Vishay Vitramon VJ Commercial Series 提供了出色的稳定性和广泛的适用范围,非常适合需要高性能、高可靠性的电子设备。对于高精度和稳定性的要求,C0G (NP0) 介电材料是一个理想的选择;而对于需要高耐压的应用,则可以选择X7R介电材料。
    总体评价:该系列产品具有优异的温度稳定性和长期可靠性,同时具备广泛的适用性和良好的性价比。强烈推荐使用此系列产品,尤其适用于需要高性能和可靠性的应用场合。

VJ1206Y472KXEAC参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206Y472KXEAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206Y472KXEAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206Y472KXEAC VJ1206Y472KXEAC数据手册

VJ1206Y472KXEAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
