VJ1206A102JXGAT5Z

产品分类: 陶瓷电容
产品描述: 1nF ±5% C0G(NP0) 1KV 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 2407275
供应商: 海外现货
标准整包数: 5

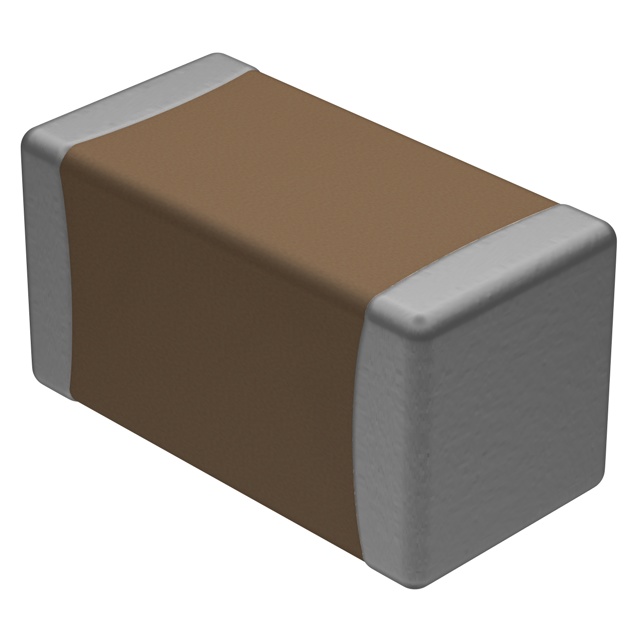

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206A102JXGAT5Z

VJ1206A102JXGAT5Z概述

    Vishay Vitramon HVArc Guard® 技术手册解析

    1. 产品简介


    Vishay Vitramon 的 HVArc Guard® 系列表面贴装多层陶瓷电容器(MLCC)专为高电压应用设计,能够防止表面弧闪现象。该产品主要用于高压系统,如电源、直流转换器(升压和降压)、反激式变换器的电压倍增器以及照明和其他交流应用。

    2. 技术参数


    - 基本规格
    - C0G (NP0) 电介质
    - 容量范围:10 pF 至 8.2 nF
    - 额定电压范围:1000 VDC 至 2500 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C (-55°C 至 +125°C)
    - 损耗因数:0.1% 最大值(1.0 VRMS,1 MHz)
    - 绝缘电阻:+25°C 时至少 100000 MΩ 或 1000 ΩF,取最小值;+125°C 时至少 10000 MΩ 或 100 ΩF,取最小值
    - X7R 电介质
    - 容量范围:220 pF 至 270 nF
    - 额定电压范围:250 VDC 至 1000 VDC
    - 温度系数:± 15% (-55°C 至 +125°C)
    - 损耗因数:2.5% 最大值(1.0 VRMS,1 kHz)
    - 绝缘电阻:+25°C 时至少 100000 MΩ 或 1000 ΩF,取最小值;+125°C 时至少 10000 MΩ 或 100 ΩF,取最小值
    - 其他特性
    - 工艺:湿法制造工艺
    - 电极系统:可靠的贵金属电极系统
    - 材料分类:请参阅 www.vishay.com/doc?99912 查看合规定义

    3. 产品特点和优势


    - 高电压防护:HVArc Guard® 可以有效防止表面弧闪,确保在高电压条件下的可靠运行。
    - 高容量和小体积:相比标准高电压 MLCC,HVArc Guard® 在提供更高容量的同时占用更少的电路板空间。
    - 电压击穿阈值:比竞争对手的产品高出一倍以上。
    - 增强抗弯曲能力:可提供聚合物端接,提高对电路板弯曲裂纹的抵抗力。
    - 环保材料:提供镍屏障和100%锡镀层的无铅端接选项。

    4. 应用案例和使用建议


    - 应用实例
    - 电源供应器:适用于需要高电压稳定性的电源系统。
    - 直流转换器:可用于高效能的升压和降压转换。
    - 反激式变换器电压倍增器:确保在反激式变换器中的电压稳定提升。
    - 使用建议
    - 避免长期脉冲电压:HVArc Guard® 仅适合瞬态电压应用,不适合周期性脉冲。
    - 选择适当的额定电压:根据具体应用选择合适的额定电压,例如1000 V 额定产品不适合超过220 VAC的交流/照明应用。

    5. 兼容性和支持


    - 兼容性:HVArc Guard® 可与其他 Vishay Vitramon 产品及其他标准 MLCC 配合使用。
    - 技术支持:对于具体问题,可以通过 mlcc@vishay.com 获得技术支持。

    6. 常见问题与解决方案


    - 问题:是否适合交流应用?
    - 解决方案:不适用于超过220 VAC的交流应用,1000 V 额定产品更适合直流应用。
    - 问题:长时间存储后性能变化?
    - 解决方案:产品应在 2 年内使用,过期后需检查可焊性。

    7. 总结和推荐


    优点

    总结


    - 高电压防护性能出色
    - 容量大且尺寸紧凑
    - 卓越的绝缘电阻和耐久性
    - 针对高压应用进行了特别优化
    总体评价
    HVArc Guard® 是一款高度可靠的高电压 MLCC,特别适用于需要高压稳定性的各种应用。其优异的性能和独特的防护特性使其成为高可靠性要求应用的理想选择。如果你的应用涉及高电压环境且需要稳定可靠的电容器,HVArc Guard® 绝对值得考虑。

VJ1206A102JXGAT5Z参数

参数
电容值 1nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206A102JXGAT5Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206A102JXGAT5Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206A102JXGAT5Z VJ1206A102JXGAT5Z数据手册

VJ1206A102JXGAT5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.7761
50+ ¥ 3.4856
250+ ¥ 3.2532
500+ ¥ 3.1951
1000+ ¥ 3.1951
2500+ ¥ 3.137
12500+ ¥ 3.137
25000+ ¥ 3.137
库存: 4883
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 18.88
