VJ0603Y471KXAAC

产品分类: 陶瓷电容
产品描述: 470pF ±10% X7R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 4208446
供应商: 海外现货
标准整包数: 4000

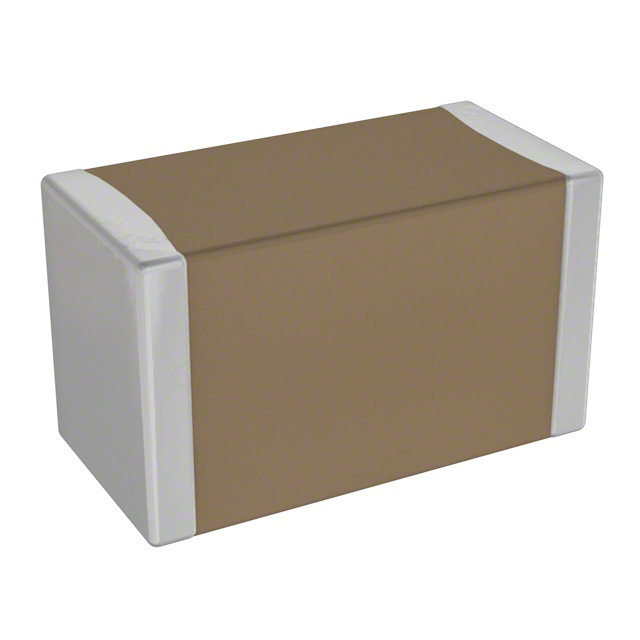

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603Y471KXAAC

VJ0603Y471KXAAC概述

    Vishay Vitramon VJ Commercial Series:多层陶瓷贴片电容器的技术综述

    1. 产品简介


    Vishay Vitramon 的 VJ 商业系列是一款高性能的表面贴装多层陶瓷贴片电容器(MLCC),专为商业应用而设计。本系列产品包含两种主要的介电材料:C0G(NP0)和X7R。C0G(NP0)是一种超稳定的介电材料,具有极低的温度系数,而X7R则适用于需要高容值的应用场合。

    2. 技术参数


    - C0G(NP0)介电材料
    - 操作温度范围:-55°C至+150°C
    - 容量范围:1 pF至56 nF
    - 电压范围:25 VDC至1000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55°C至+125°C)
    - 损耗因子(DF):0.1%最大值(1.0 VRMS和1 MHz下≤1000 pF;1.0 VRMS和1 kHz下>1000 pF)
    - 绝缘电阻:+25°C时100,000 MΩ最小或1000 ΩF较小者;+125°C时10,000 MΩ最小或100 ΩF较小者
    - 耐压测试:按EIA 198-2-E方法103进行测试
    - X7R介电材料
    - 操作温度范围:-55°C至+150°C
    - 容量范围:120 pF至6.8 μF
    - 电压范围:16 VDC至1000 VDC
    - 温度系数:±15%(-55°C至+125°C,0 VDC条件下)
    - 损耗因子(DF):16 V/25 V等级:3.5%最大值(1.0 VRMS和1 kHz下);>25 V等级:2.5%最大值(1.0 VRMS和1 kHz下)
    - 绝缘电阻:+25°C时100,000 MΩ最小或1000 ΩF较小者;+125°C时10,000 MΩ最小或100 ΩF较小者
    - 耐压测试:按EIA 198-2-E方法103进行测试

    3. 产品特点和优势


    VJ 商业系列具有多项显著特点:
    - C0G(NP0)具有超低的温度系数,适用于精确和稳定的电路;
    - X7R介电材料提供大容量且具有良好的高温稳定性和高频性能;
    - 广泛的尺寸范围和额定电压选择;
    - 可靠的金属电极系统(NME);
    - 湿式构建工艺,提高可靠性。

    4. 应用案例和使用建议


    - 应用案例:传感器和扫描仪、定时和调谐电路、去耦合和滤波、浪涌抑制、高压应用等。
    - 使用建议:确保在规定的工作范围内使用,特别是在高温环境下需要特别注意。对于敏感的模拟信号电路,选择C0G(NP0)类型的电容器;对于需要较高容量的应用,选择X7R类型的电容器。

    5. 兼容性和支持


    - 兼容性:VJ 商业系列电容器可与多种电子元器件和电路板组装兼容。
    - 支持:供应商提供了详细的文档和支持服务,包括在线技术支持、产品选型指南和技术手册。

    6. 常见问题与解决方案


    - 问题1:电容器耐压不足导致损坏
    - 解决方案:选择更高额定电压的电容器以防止电压过载。

    - 问题2:温度变化导致性能不稳定
    - 解决方案:根据应用要求选择合适的介电材料(如C0G(NP0)),并确保在规定的温度范围内使用。

    - 问题3:老化问题
    - 解决方案:定期检查和维护,特别是在高温环境中使用时要特别注意。

    7. 总结和推荐


    Vishay Vitramon 的 VJ 商业系列是市场上非常优秀的多层陶瓷贴片电容器,适合于多种商业应用,特别是那些对稳定性、精度和可靠性要求较高的应用。综合考虑其出色的温度稳定性、广泛的工作范围和可靠的设计,我们强烈推荐这款产品。无论是开发新型电子产品还是升级现有系统,VJ 商业系列都值得信赖。

VJ0603Y471KXAAC参数

参数
电容值 470pF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603Y471KXAAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603Y471KXAAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603Y471KXAAC VJ0603Y471KXAAC数据手册

VJ0603Y471KXAAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2448
20000+ ¥ 0.2448
40000+ ¥ 0.2448
库存: 4000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 979.2
