WKO221MCPCRAKR

产品分类: 陶瓷电容
产品描述: 220pF ±20% Y5T 440V(AC) 通孔安装 11mm(高度)
供应商型号: ECO-WKO221MCPCRAKR
供应商: 海外现货
标准整包数: 1500

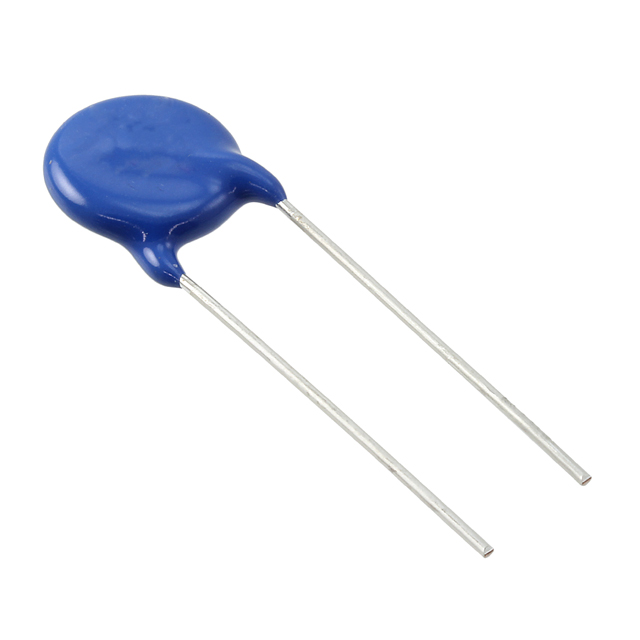

VISHAY INTERTECHNOLOGY 陶瓷电容 WKO221MCPCRAKR

WKO221MCPCRAKR概述

    # Vishay Draloric WKO 系列交流线陶瓷盘式电容器技术手册

    产品简介


    Vishay Draloric 的 WKO 系列是一款适用于交流线路应用的陶瓷盘式安全电容器,符合 IEC 60384-14 第四版标准。此系列产品采用高可靠性的单层陶瓷设计,具有广泛的应用领域,如浪涌吸收器、线路旁路、EMI 滤波等。此外,WKO 系列提供了多种规格和型号,满足不同的电压等级(X1: 440VAC,Y2: 300VAC)和容值范围需求。
    主要特点:
    - 适用于高压交流线路
    - 兼具 X1 和 Y2 级别电容器
    - 多种引脚样式可选
    - 符合环保要求(RoHS 合规)
    应用领域:
    - 工业控制
    - 家电设备
    - 通信设备
    - 电源设备
    - 抗干扰(EMI)滤波

    技术参数


    | 参数类别 | 技术规格 |

    | 额定电压 (VAC) | X1: 440 VAC (50/60 Hz), Y2: 300 VAC (50/60 Hz) |
    | 电容范围 | 33 pF 至 4.7 nF |
    | 容差 | ±10% 或 ±20% |
    | 绝缘电阻 (500VDC) | ≥6000 MΩ (1 分钟测试) |
    | 温度范围 | -40°C 至 +125°C |
    | 耐压测试 | 2600 VAC (50 Hz, 2 秒/60 秒/1 分钟,随机抽检) |
    | 损耗因子 | Class 1: ≤0.5% (1 MHz), Class 2: ≤2.5% (1 kHz) |

    产品特点和优势


    WKO 系列凭借其卓越的设计和严格的测试,成为一款高性能的安全电容器。其主要优势如下:
    1. 高可靠性:通过多项国际认证(如 IEC、UL、VDE),确保其在恶劣环境下的长期稳定性。
    2. 宽范围容值选择:从 33 pF 到 4.7 nF,满足不同电路需求。
    3. 多样化的连接方式:提供直式和弯式引脚选项,适合不同安装需求。
    4. 阻燃材料涂层:使用蓝色阻燃环氧树脂涂层(符合 UL 94 V-0),提升安全性。

    应用案例和使用建议


    应用案例
    WKO 系列广泛应用于工业和消费类电子产品中。例如:
    - 在家电设备中作为滤波电容,降低电磁干扰。
    - 在工业设备中用于浪涌抑制,保护敏感组件。
    使用建议
    - 根据实际电压需求选择合适的 X1 或 Y2 等级。
    - 考虑温度变化对电容值的影响,尽量将工作温度保持在额定范围内。
    - 在高频电路中,注意电感效应可能影响整体性能,需合理布局和匹配其他元件。

    兼容性和支持


    WKO 系列与主流的电子设备兼容性良好,可直接替换现有型号。Vishay 提供全面的技术支持,包括在线文档、电话咨询和现场服务,确保客户能够快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值不稳定 | 确保工作温度处于 -40°C 至 +125°C 范围内 |
    | 电容值低于标称值 | 更换更高耐温级别的电容器 |
    | 接触不良 | 检查焊接质量并重新焊接 |

    总结和推荐


    总体而言,Vishay Draloric WKO 系列是一款经过严格测试和认证的安全电容器,具备高可靠性、广泛的适用性和灵活的配置选择。特别适合需要在高压环境下工作的场合。对于希望提高系统稳定性和抗干扰能力的设计师,强烈推荐使用该系列电容器。
    推荐指数:★★★★★

WKO221MCPCRAKR参数

参数
电容值 220pF
容差 ±20%
温度系数 Y5T
额定电压 440V(AC)
长*宽*高 11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKO221MCPCRAKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKO221MCPCRAKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKO221MCPCRAKR WKO221MCPCRAKR数据手册

WKO221MCPCRAKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1126 ¥ 0.9534
15000+ $ 0.1126 ¥ 0.9534
库存: 6000
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 1430.1
