VJ2008A221JXUSTX1

产品分类: 陶瓷电容
产品描述: 220pF ±5% C0G(NP0) 250V(AC) 2008 贴片安装 5.08mm(长度)*2.03mm(宽度)
供应商型号: 2896835
供应商: 海外现货
标准整包数: 5

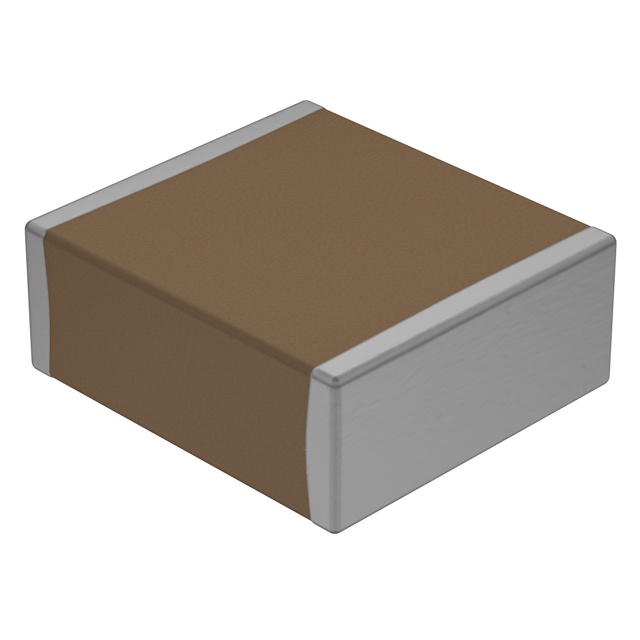

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ2008A221JXUSTX1

VJ2008A221JXUSTX1概述

    Vishay Vitramon VJ Safety Certified Capacitors C0G (NP0) 技术手册解析

    1. 产品简介


    Vishay Vitramon 的 VJ 安全认证陶瓷电容器 C0G(NP0)专为高可靠性应用设计,特别适合安全关键型电路。这些电容器被批准用于符合 IEC 60384-14 标准的安全相关应用。产品采用湿法制造工艺,具有高可靠性,并且具备灵活的镍镀层电极系统以增强弯曲性能。它们广泛应用于电源、EMI 和 AC 线滤波、电动汽车充电系统、隔离器以及电话和传真设备等领域。

    2. 技术参数


    - 电压范围: X1/Y2:250 VAC;X2:250 VAC
    - 温度系数: ±30 ppm/°C (-55°C 至 +125°C)
    - 容值范围:
    - X1/Y2: 10 pF 至 1.0 nF
    - X2: 10 pF 至 390 pF
    - 绝缘电阻:
    - +25°C: 最小 100,000 MΩ 或 1,000 ΩF,取较小值
    - +125°C: 最小 10,000 MΩ 或 100 ΩF,取较小值
    - 耐久性: 每十年老化率 ≤0%
    - 绝缘强度: X1/Y2 ≥1,500 VAC;X2 ≥1,075 VDC

    3. 产品特点和优势


    VJ 安全认证 C0G(NP0)电容器具备多项独特功能,使其在市场上具有显著的竞争优势:
    - 获得 IEC 60384-14 认证,适用于高压安全电路。
    - 使用 Noble Metal Electrode (NME) 系统确保长期稳定性与高可靠性。
    - "W" 型柔性终端结构提升了机械强度,在高振动环境中表现出色。
    - 温度特性优异,适合宽温范围内的工业级应用。

    4. 应用案例和使用建议


    典型应用场景包括:
    - 电源系统: 可作为储能元件减少纹波电压。
    - EMI 滤波器: 在高频段提供稳定的滤波性能。
    - 照明及雷击防护: 高耐压特性适合作为过电压保护器件。
    使用时建议注意以下几点:
    - 确保 PCB 布局合理,保持良好的散热条件。
    - 在高湿度环境下应定期检查焊接质量,防止因腐蚀导致性能下降。

    5. 兼容性和支持


    VJ 安全认证 C0G(NP0)电容器能够轻松与其他标准组件配合使用,并且完全兼容现有的 SMD 贴装流程。Vishay 提供全面的技术支持,包括样品申请、技术支持热线以及详尽的应用指南文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 确保 PCB 板面干净无氧化物,调整焊接温度与时间。 |
    | 长期运行后容量衰减 | 确认是否超出正常工作环境限制,必要时更换更高等级型号。 |
    | 封装尺寸不符合预期 | 检查所选规格是否满足实际需求,并参考标准封装尺寸图验证选择。 |

    7. 总结和推荐


    总体而言,Vishay Vitramon 的 VJ 安全认证 C0G(NP0)系列电容器凭借其卓越的电气性能、高安全性以及广泛的适用性,成为电子设计工程师的理想选择。尤其对于需要高精度、高可靠性的工业和汽车电子领域,这类产品无疑是最佳解决方案之一。强烈推荐此系列产品用于安全敏感型电路的设计中。
    最终结论: 我们高度推荐 Vishay Vitramon 的 VJ 安全认证 C0G(NP0)电容器,不仅因为其出色的规格参数,还因其优秀的客户支持和服务体系。

VJ2008A221JXUSTX1参数

参数
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V(AC)
长*宽*高 5.08mm(长度)*2.03mm(宽度)
通用封装 2008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ2008A221JXUSTX1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ2008A221JXUSTX1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ2008A221JXUSTX1 VJ2008A221JXUSTX1数据手册

VJ2008A221JXUSTX1封装设计

查看详情并下载
Symbol
Footprint
3D Model
