VJ0805Y473KXAAC

产品分类: 陶瓷电容
产品描述: 47nF ±10% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: UA-VJ0805Y473KXAAC
供应商: 海外现货
标准整包数: 3000

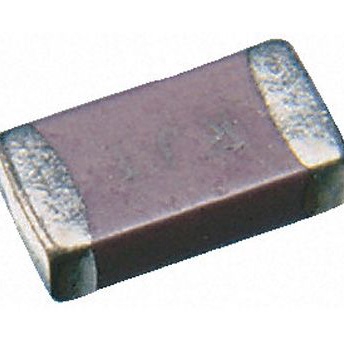

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805Y473KXAAC

VJ0805Y473KXAAC概述

    Vishay Vitramon VJ Commercial Series Multilayer Ceramic Chip Capacitors

    产品简介


    Vishay Vitramon 的 VJ Commercial 系列多层陶瓷芯片电容器(MLCC)是专为商业应用设计的产品。这些电容器分为 C0G (NP0) 和 X7R 两种介电材料,分别适用于不同的应用需求。VJ Commercial 系列提供了广泛的选择范围,包括多种尺寸、电压等级和电容值。C0G (NP0) 电容器以其超稳定的介电性能著称,而 X7R 电容器则适合于需要高容量和良好温度稳定性的应用场合。

    技术参数


    C0G (NP0) 介电材料
    - 工作温度范围:-55 °C 至 +150 °C
    - 电容范围:1 pF 至 56 nF
    - 电压范围:25 VDC 至 1000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C
    - 损耗因子:在 1.0 VRMS 和 1 MHz 条件下,≤ 1000 pF 的最大值为 0.1%
    - 绝缘电阻:在 +25 °C 下不小于 100 000 MΩ,+125 °C 下不小于 10 000 MΩ
    - 老化率:每十年最大变化为 0%
    - 击穿电压测试:符合 EIA 198-2-E 方法 103 的测试标准
    X7R 介电材料
    - 工作温度范围:-55 °C 至 +150 °C
    - 电容范围:120 pF 至 6.8 μF
    - 电压范围:16 VDC 至 1000 VDC
    - 温度系数:± 15%(-55 °C 至 +125 °C)
    - 损耗因子:在 1.0 VRMS 和 1 kHz 条件下,最大值为 3.5%(16 V/25 V 等级),2.5%(> 25 V 等级)
    - 绝缘电阻:在 +25 °C 下不小于 100 000 MΩ,+125 °C 下不小于 10 000 MΩ
    - 老化率:每十年最大变化为 1%
    - 击穿电压测试:符合 EIA 198-2-E 方法 103 的测试标准

    产品特点和优势


    VJ Commercial 系列多层陶瓷芯片电容器具有以下显著特点:
    - 超稳定性能:C0G (NP0) 电容器具备非常低的温度系数(TCC),适合用于需要高度稳定性的应用,如定时和调谐电路。
    - 可靠的材料系统:采用可信赖的贵金属电极系统(NME),保证了长期使用的可靠性和稳定性。
    - 广泛的适用性:提供多样化的尺寸、电压和电容选择,满足不同应用场景的需求。
    - 高可靠性:通过严格的测试,确保在恶劣环境下也能保持稳定的性能。
    - 优良的耐温特性:可以在宽广的工作温度范围内正常工作。

    应用案例和使用建议


    VJ Commercial 系列电容器在多种应用场景中表现出色:
    - 定时和调谐电路:C0G (NP0) 电容器因其低 TCC 特性,非常适合用于需要高精度和稳定性的定时电路。
    - 传感器和扫描应用:X7R 电容器由于其高容量和良好的温度稳定性,广泛应用于传感器和扫描设备中。
    - 滤波和去耦应用:X7R 电容器也适用于电源去耦和滤波电路,以减少噪声干扰。
    使用建议:
    - 在选择电容器时,确保其额定电压高于实际工作电压。
    - 对于高频应用,需注意电容随频率的变化。
    - 定期检查电容器的绝缘电阻和损耗因子,确保其正常运行。

    兼容性和支持


    VJ Commercial 系列电容器与其他标准电子元器件和设备具有良好兼容性,可以方便地集成到现有系统中。Vishay Vitramon 提供全面的技术支持和售后服务,包括详细的选型指南、应用笔记和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器漏电严重 | 检查电容器是否被腐蚀或氧化,确保焊接质量。 |
    | 电容器老化过快 | 确认工作环境是否符合要求,避免高温高湿环境。 |
    | 电容器失效 | 更换新的电容器,检查电路是否有其他故障点。 |

    总结和推荐


    VJ Commercial 系列多层陶瓷芯片电容器以其出色的性能、广泛的适用性和高可靠性,成为市场上一款备受推崇的产品。无论是需要高度稳定性的应用还是复杂环境下的高性能需求,这款电容器都能提供出色的表现。强烈推荐给需要高品质、高可靠性的电子应用项目。
    如果您有任何疑问或需要技术支持,请联系 Vishay Vitramon 的专业团队,他们将为您提供专业的服务和帮助。

VJ0805Y473KXAAC参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805Y473KXAAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805Y473KXAAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805Y473KXAAC VJ0805Y473KXAAC数据手册

VJ0805Y473KXAAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0565 ¥ 0.4735
库存: 12000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 2841
