TS53YL104MR10

产品描述: 100KΩ ±20% 250mW ±100ppm/℃ 线性 200V(DC) 贴片安装 2.7mm(高度)
供应商型号: SCE-TS53YLK100
供应商: 海外现货
标准整包数: 25

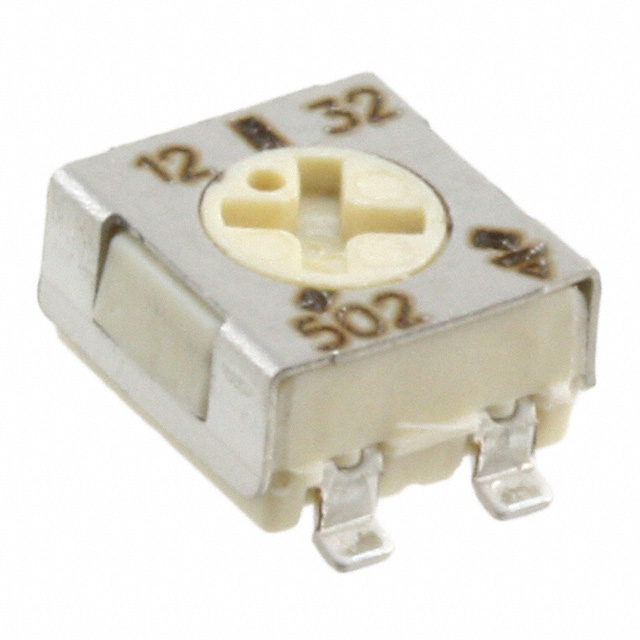

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 TS53YL104MR10

TS53YL104MR10概述

    TS53 5 mm Square Surface Mount Miniature Trimmers

    1. 产品简介


    TS53 是 Vishay Sfernice 公司设计的一款适用于表面贴装应用的微调电位器。该产品体积紧凑(5 mm x 5 mm x 2.7 mm),具备高性能和高稳定性,适用于手动或自动操作,并能够承受波峰焊接和回流焊工艺。TS53 适用于多种工业和消费电子应用,特别适合需要小尺寸和高可靠性的场合。

    2. 技术参数


    - 额定功率: 0.25 W (在 +70°C)
    - 电阻范围: 10 Ω 至 1 MΩ
    - 电气耐久性: 1000 小时额定功率下
    - 标准系列: 1 - 2 - 5 系列
    - 温度系数: 见标准电阻元件数据表
    - 极限电压 (线性): 200 V
    - 接触电阻变化 (典型值): 1% 或 3 Ω
    - 端部电阻 (典型值): 0.1% 或 3 Ω
    - 介电强度 (RMS): 1000 V
    - 绝缘电阻: 1 GΩ
    - 机械寿命: 100 次 - 额定功率下
    - 冲击测试: 50 g - 11 ms,三次冲击
    - 振动测试: 10 Hz 至 55 Hz,0.75 mm 或 10 g,6 小时
    - 工作温度范围: -55 °C 至 +125 °C
    - 湿度等级: 55/125/56

    3. 产品特点和优势


    TS53 微调电位器的主要特点和优势如下:
    - 体积小巧: 5 mm x 5 mm x 2.7 mm 的体积,非常适合高密度包装。
    - 高性能和高稳定性: 适合恶劣的工作环境。
    - 兼容性强: 支持波峰焊接和回流焊工艺,适用于多种焊接技术。
    - 广泛的应用范围: 适用于各种需要微调电阻值的场合,如工业自动化、仪器仪表、医疗设备等。

    4. 应用案例和使用建议


    TS53 微调电位器可以广泛应用于工业自动化、仪器仪表和医疗设备等领域。例如,在传感器模块中用于调整灵敏度,或者在医疗器械中用于调节电流。为了确保最佳性能和稳定性,建议遵循制造商提供的焊接推荐条件进行焊接,并注意存储条件以防止湿度过高影响焊接效果。

    5. 兼容性和支持


    TS53 与其他电子元器件具有良好的兼容性,特别是与 Vishay Sfernice 的其他系列产品。厂商提供详尽的技术支持和维护服务,包括设计支持工具和应用指南。此外,TS53 符合 CECC 41000 或 IEC 60393-1 标准,材料分类也符合相关规范要求。

    6. 常见问题与解决方案


    - 问题: 如何避免焊接过程中因潮湿导致的产品损坏?
    - 解决方案: 在焊接前将产品储存在干燥环境下,并确保焊接过程在 72 小时内完成。如果已吸湿,可通过特定的干燥条件恢复。

    - 问题: 如何判断产品是否在高温环境下储存过长?
    - 解决方案: 参考制造商提供的建议进行存储和重新处理。

    7. 总结和推荐


    TS53 5 mm Square Surface Mount Miniature Trimmers 是一款高性能、高稳定性的微调电位器,特别适用于对空间有严格要求的应用场合。其独特的体积优势和广泛的应用范围使其在市场上具有很强的竞争力。对于需要高性能微调电位器的项目,强烈推荐使用 TS53。

TS53YL104MR10参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 200V(DC)
锥度 线性
长*宽*高 2.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TS53YL104MR10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TS53YL104MR10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY TS53YL104MR10 TS53YL104MR10数据手册

TS53YL104MR10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 19.2112
100+ ¥ 14.4068
500+ ¥ 12.0078
1000+ ¥ 11.0081
库存: 1250
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 480.28
