首页  >  产品百科  >  VJ1812A153FXAAT

VJ1812A153FXAAT

产品分类: 陶瓷电容
产品描述: 15nF ±1% C0G(NP0) 50V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: 77-VJ1812A153FXAAT
供应商: Mouser
标准整包数: 1

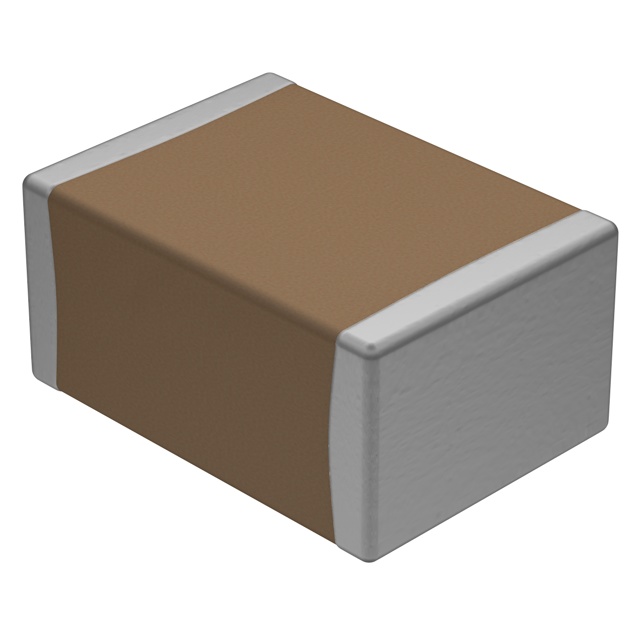

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1812A153FXAAT

VJ1812A153FXAAT概述

    Vishay Vitramon VJ Commercial Series Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay Vitramon的VJ Commercial系列提供表面贴装多层陶瓷芯片电容器(MLCC),适用于商业应用。该系列产品包括C0G(NP0)和X7R两种介电材料,提供了广泛的应用场景和多样化的电容值和电压等级选择。这些电容器具有稳定性和可靠性,适用于多种电子设备,如传感器、扫描仪、去耦合和滤波电路等。

    2. 技术参数


    C0G (NP0) 介电材料
    - 操作温度范围:-55°C 至 +150°C
    - 温度系数范围:0 ppm/°C ± 30 ppm/°C(-55°C 至 +125°C)
    - 容量范围:1 pF 至 56 nF
    - 电压范围:25 VDC 至 1000 VDC
    - 损耗因子(DF):≤1000 pF时最大为0.1%;>1000 pF时最大为0.1%
    - 绝缘电阻:25°C 下最小100,000 MΩ 或 1000 ΩF;125°C 下最小10,000 MΩ 或 100 ΩF
    - 老化率:每十年最大为0%
    X7R 介电材料
    - 操作温度范围:-55°C 至 +150°C
    - 温度系数范围:±15%(-55°C 至 +125°C,0 VDC 应用)
    - 容量范围:120 pF 至 6.8 μF
    - 电压范围:16 VDC 至 1000 VDC
    - 损耗因子(DF):16 V/25 V 额定值最大为3.5%;>25 V 额定值最大为2.5%
    - 绝缘电阻:25°C 下最小100,000 MΩ 或 1000 ΩF;125°C 下最小10,000 MΩ 或 100 ΩF
    - 老化率:每十年最大为1%

    3. 产品特点和优势


    - 稳定性高:C0G(NP0)介电材料具有极低的温度系数,确保容量变化小,非常适合用于需要高度稳定的电路,如定时和调谐电路。
    - 耐高温:能承受高达+150°C的工作温度,适合极端条件下的应用。
    - 多功能性:C0G(NP0)适合去耦和滤波,X7R则适用于过压抑制和高压应用。
    - 可靠的制造工艺:采用可靠的贵金属电极(NME)系统和湿式生产工艺,保证了产品的可靠性和一致性。
    - 广泛的尺寸选择:提供多种封装尺寸和电压等级,满足不同的设计需求。

    4. 应用案例和使用建议


    - 定时和调谐电路:由于C0G(NP0)介电材料的低温度系数,这类电容器非常适合用于需要高稳定性的电路中。
    - 传感器和扫描仪应用:X7R介电材料能够承受较大的电压范围,适用于高要求的工业应用。
    - 去耦和滤波:电容器在电源线上的使用可以有效消除噪声,提高系统的整体性能。

    建议根据具体应用选择合适的电压和电容值,同时注意电容器的工作环境温度,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:这些电容器与其他标准电子元器件兼容,可用于广泛的设计平台。
    - 技术支持:如有任何技术问题,可联系mlcc@vishay.com获取支持。

    6. 常见问题与解决方案


    - 问题1:电容器寿命短
    - 解决方案:检查工作环境温度和电压是否超出额定范围。定期进行检测和更换是延长使用寿命的有效方法。
    - 问题2:容量波动大
    - 解决方案:检查电容器是否安装正确,确认工作温度和湿度符合要求。必要时考虑使用更稳定的C0G(NP0)介电材料。

    7. 总结和推荐


    Vishay Vitramon的VJ Commercial系列MLCC在稳定性、耐用性和适用性方面表现出色。无论是用于工业传感器还是消费电子产品,这些电容器都是可靠的选择。强烈推荐使用,特别是对于需要高精度和稳定性的应用场景。

VJ1812A153FXAAT参数

参数
电容值 15nF
容差 ±1%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1812A153FXAAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1812A153FXAAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1812A153FXAAT VJ1812A153FXAAT数据手册

VJ1812A153FXAAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8065 ¥ 32.1649
10+ $ 3.289 ¥ 27.7921
500+ $ 2.1384 ¥ 18.0695
1000+ $ 2.037 ¥ 17.2127
2000+ $ 1.197 ¥ 10.1147
5000+ $ 1.1865 ¥ 10.0259
库存: 259
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.16
直接购买
加入购物车
