440LD15-R

产品分类: 陶瓷电容
产品描述: 1.5nF ±20% Y5U(E) 760V(AC) 插件 通孔安装 9.3mm*5.6mm*12.5mm
供应商型号: LM-4625539
供应商: 海外现货
标准整包数: 1

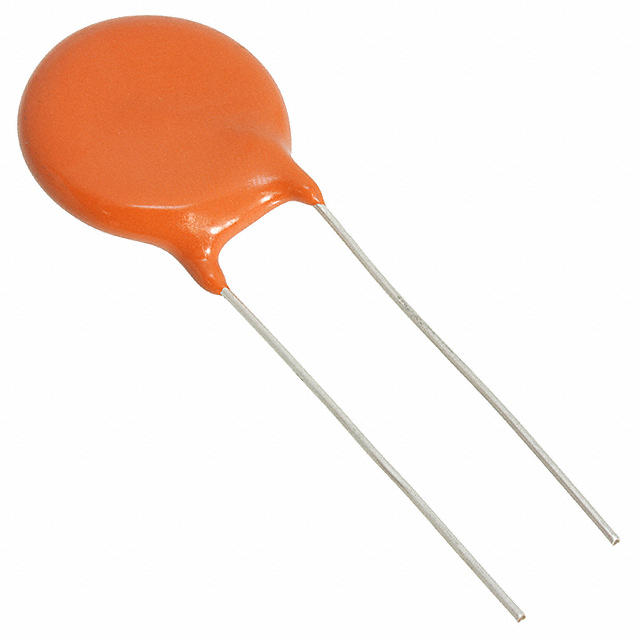

VISHAY INTERTECHNOLOGY 陶瓷电容 440LD15-R

440LD15-R概述

    440L Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    Vishay Cera-Mite 的 440L 系列陶瓷盘式电容器专为高可靠性和大范围温度及湿度条件下应用设计。这些电容器采用高质量的陶瓷材料制造,适用于 X1 和 Y1 类别的安规认证。其独特的特点使其成为电磁干扰抑制、线路旁路以及天线耦合等领域的理想选择。

    2. 技术参数


    - 绝缘电阻:最小值为 1000 MΩF
    - 容差:±10% 或 ±20%
    - 损耗因数:最大 2.0%(1kHz,1V)
    - 陶瓷介质:C0G, U2J, P3K, R3L(一级陶瓷介质),X7R, Y5U(二级陶瓷介质)
    - 工作温度范围:-30°C 至 +125°C
    - 额定电压:
    - X1: 760 VAC,50 Hz
    - Y1: 500 VAC,50 Hz
    - 引脚间耐压强度:
    - 组件测试:4000 VAC,50 Hz,2s
    - 客户侧重复测试:3600 VAC,50 Hz,2s
    - 随机抽样测试:4000 VAC,50 Hz,60s
    - 电容器体绝缘耐压强度:4000 VAC,50 Hz,60s

    3. 产品特点和优势


    - 符合标准:符合 IEC 60384-14 标准,具备高可靠性。
    - 高容积率:单层交流盘式安全电容器,最高可达 20nF。
    - 径向引脚:提供径向引脚连接,易于安装。
    - 材料分类:按类别定义合规性,请见 www.vishay.com/doc?99912。

    4. 应用案例和使用建议


    - 典型应用:用于 X1 和 Y1 类别应用,如跨线、线路旁路、天线耦合等。
    - 使用建议:
    - 在设计过程中考虑环境温度和湿度对电容器的影响。
    - 使用合适的工作电压范围,确保避免电压峰值造成的损坏。
    - 安装时保持电容器远离腐蚀性气体和湿气。

    5. 兼容性和支持


    - 兼容性:适用于需要 X1 和 Y1 类别的多种电路设计。
    - 支持和服务:Vishay 提供详细的技术支持文档和认证信息,参见:
    - CB 测试证书:www.vishay.com/doc?22237
    - VDE 认证:www.vishay.com/doc?22238
    - UL 测试证书:www.vishay.com/doc?22239

    6. 常见问题与解决方案


    - 问题:热冲击导致损坏。
    - 解决方案:严格按照焊接温度和时间要求操作。
    - 问题:电容器表面温度过高。
    - 解决方案:确保电容器周围没有过高的辐射热传导。
    - 问题:清洗不当造成损坏。
    - 解决方案:立即进行超声波清洗,并遵守特定的清洗条件。

    7. 总结和推荐


    Vishay Cera-Mite 的 440L 系列电容器具有高可靠性、宽温度范围和良好的绝缘性能,适合在各种高要求应用中使用。其卓越的性能和广泛的应用范围使其在市场上具有显著的竞争优势。我们强烈推荐这款产品给需要高性能陶瓷电容器的设计工程师。

440LD15-R参数

参数
电容值 1.5nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 9.3mm*5.6mm*12.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

440LD15-R厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

440LD15-R数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 440LD15-R 440LD15-R数据手册

440LD15-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.8447 ¥ 7.0956
100+ $ 0.8232 ¥ 6.9152
250+ $ 0.8089 ¥ 6.7949
1250+ $ 0.7946 ¥ 6.6747
2500+ $ 0.7874 ¥ 6.6145
库存: 1960
起订量: 57 增量: 0
交货地:
最小起订量为:50
合计: ¥ 354.78
