F471K29Y5RN6UK5R

产品分类: 陶瓷电容
产品描述: 470pF ±10% Y5R 1KV 通孔安装 7.5mm(长度)*4mm(宽度)
供应商型号: UA-F471K29Y5RN6UK5R
供应商: 海外现货
标准整包数: 2000

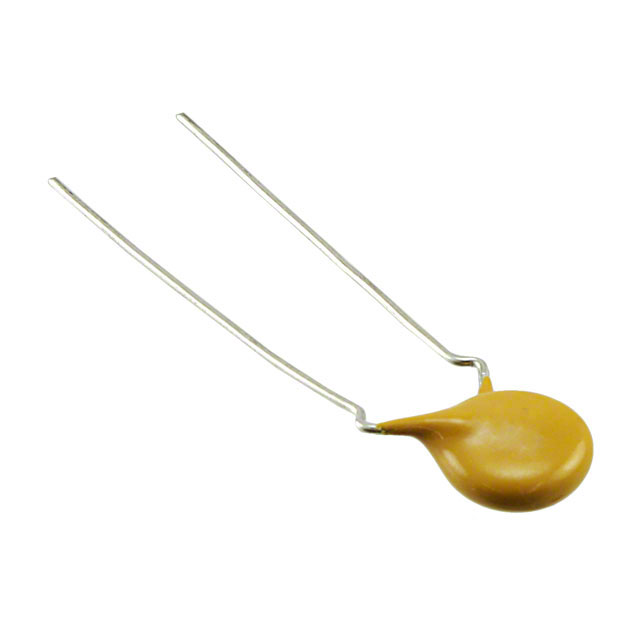

VISHAY INTERTECHNOLOGY 陶瓷电容 F471K29Y5RN6UK5R

F471K29Y5RN6UK5R概述

    # Vishay BCcomponents F Series Ceramic Disc Capacitors

    1. 产品简介


    Vishay BCcomponents的F系列陶瓷电容器是一种高性能的电容器,主要用于需要低损耗和高容积率的应用场合。该系列产品包括多种电容值和电压等级,适用于开关电源(SMPS)、高频镇流器(HF ballast)、钳位电路和高压电路等多种电子电路中。

    2. 技术参数


    以下是F系列陶瓷电容器的主要技术参数:
    | 参数 | 规格 |

    | 额定直流电压 | 500 VDC、1 kVDC、2 kVDC、3 kVDC |
    | 容量范围 | 100 pF 至 4700 pF |
    | 介质材料 | Class 1: S3N
    Class 2: Y5R |
    | 工作温度范围 | -30 °C 至 +125 °C |
    | 温度特性 | Class 1: S3N
    Class 2: Y5R |
    | 电气特性 | 电气值均符合IEC 60384-9 和 EIA 198规范 |
    | 绝缘电阻 | ≥ 10 000 MΩ min. |
    | 损耗因子 | ≤ 0.2 % |
    | 最大电容量变化 | 随温度变化:Y5R ≤ 15%、S3N ≤ 2.5% |
    | 年老化率 | 典型值为每年0.5% |

    3. 产品特点和优势


    F系列陶瓷电容器具有以下特点和优势:
    - 高可靠性:在各种工作条件下表现出色,适合长期稳定使用。
    - 低损耗:在多个频率和温度条件下保持低损耗,确保高效运行。
    - 小尺寸高容积:在相同体积下提供更高的电容值,节省空间。
    - 结构坚固:采用银镀层陶瓷盘和锡铜导线连接,封装采用阻燃环氧树脂。
    - 多型号选择:涵盖多种容量和电压等级,适应不同的应用需求。

    4. 应用案例和使用建议


    F系列陶瓷电容器广泛应用于各类需要高性能电容器的场合,例如:
    - 开关电源(SMPS):利用其高可靠性和高电容值,在小型化设计中表现优异。
    - 高频镇流器(HF ballast):通过低损耗和小尺寸特性,提高能效。
    - 钳位电路(Snubber):在高压电路中确保稳定的电压输出,避免电压尖峰对系统的影响。
    使用建议:
    - 在安装时应遵循正确的焊接工艺,以保证良好的电气接触和机械稳定性。
    - 确保电容器的工作环境温度不超过其最大额定值,以防止过热导致的损坏。
    - 对于关键应用,建议进行额外的测试和验证,以确保其在特定环境下的可靠性和性能。

    5. 兼容性和支持


    F系列陶瓷电容器与市场上主流的电子元器件和设备具有良好的兼容性,且提供多样化的包装方式,如散装、带卷和弹药包。供应商提供全面的技术支持,包括安装指南、数据表和其他应用资料,帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    根据技术手册,以下是一些用户可能会遇到的问题及解决方案:
    - 问题:电容器出现异常发热。
    - 解决办法:检查电容器的工作电压和电流是否超过其额定值,调整电路参数以降低发热量。

    - 问题:电容器容量下降。
    - 解决办法:确保电容器工作在规定的工作温度范围内,避免高温环境导致电容量下降。
    - 问题:焊接后电容器无法正常工作。
    - 解决办法:检查焊接质量,确保焊点良好并检查是否有短路或开路现象。

    7. 总结和推荐


    综上所述,Vishay BCcomponents的F系列陶瓷电容器在可靠性、容量、耐温性能等方面表现出色,适用于多种复杂电子电路。特别是在要求小体积、高效率的应用中,其优势更为明显。总体而言,该产品值得推荐使用。
    如果您正在寻找一款性能可靠、高效率的电容器,F系列是一个值得考虑的选择。

F471K29Y5RN6UK5R参数

参数
电容值 470pF
容差 ±10%
温度系数 Y5R
额定电压 1KV
长*宽*高 7.5mm(长度)*4mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

F471K29Y5RN6UK5R厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F471K29Y5RN6UK5R数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY F471K29Y5RN6UK5R F471K29Y5RN6UK5R数据手册

F471K29Y5RN6UK5R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0694 ¥ 0.5814
4000+ $ 0.067 ¥ 0.5615
8000+ $ 0.0646 ¥ 0.5416
50000+ $ 0.0559 ¥ 0.4682
库存: 28000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1162.8
