VJ0603Y152KXAAC

产品分类: 陶瓷电容
产品描述: 1.5nF ±10% X7R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: VJ0603Y152KXAAC
供应商: Avnet
标准整包数: 4000

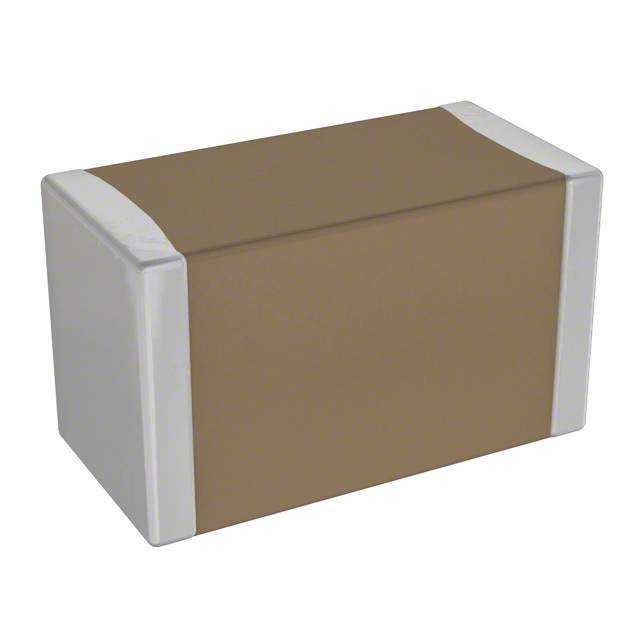

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603Y152KXAAC

VJ0603Y152KXAAC概述


    产品简介


    VJ Commercial Series 是一款适用于商业应用的表面贴装多层陶瓷电容器(MLCC)。此系列产品包含了C0G(NP0)和X7R两种不同的介质材料。其中,C0G(NP0)是一种超稳定的介质,具有非常低的温度系数(TCC),而X7R则适合于需要高可靠性和稳定性的工作环境。该系列电容器广泛应用于时序和调谐电路、传感器及扫描应用、去耦合和滤波、以及浪涌抑制和高压应用中。

    技术参数


    C0G (NP0) 介质
    - 温度范围: -55°C 至 +150°C(+125°C以上变化特性)
    - 容值范围: 1 pF 至 56 nF
    - 电压范围: 25 VDC 至 1000 VDC
    - 温度系数(TCC): 0 ppm/°C ± 30 ppm/°C(-55°C 至 +125°C)
    - 损耗因子(DF): ≤1.0 VRMS 和 1 MHz 下 ≤ 0.1%(≤ 1000 pF),≤1.0 VRMS 和 1 kHz 下 ≤ 0.1%(> 1000 pF)
    - 绝缘电阻: 在+25°C下≥ 100 000 MΩ 或 1000 pF 中较小者;在+125°C下≥ 10 000 MΩ 或 100 pF 中较小者
    - 老化率: 每十年最大老化率0%
    - 介电强度测试: 额定电压的250%、200%或150%
    X7R 介质
    - 温度范围: -55°C 至 +150°C(+125°C以上变化特性)
    - 容值范围: 120 pF 至 6.8 μF
    - 电压范围: 16 VDC 至 1000 VDC
    - 温度系数(TCC): ±15%(-55°C 至 +125°C,0 VDC 应用)
    - 损耗因子(DF): 16 V / 25 V 等级下 ≤3.5%(1.0 VRMS 和 1 kHz);>25 V 等级下 ≤2.5%(1.0 VRMS 和 1 kHz)
    - 绝缘电阻: 在+25°C下≥ 100 000 MΩ 或 1000 pF 中较小者;在+125°C下≥ 10 000 MΩ 或 100 pF 中较小者
    - 老化率: 每十年最大老化率1%
    - 介电强度测试: 额定电压的250%、150%或120%

    产品特点和优势


    - C0G (NP0):提供极低的温度系数,非常适合于要求严格稳定性的应用场合。C0G材料还具备低损耗特性,非常适合于需要高效能的应用场景。
    - X7R:具有良好的温度稳定性和高频响应特性,适用于高可靠性和高性能需求的应用,如滤波和去耦。
    - 多种尺寸和电压等级:提供广泛的尺寸和电压等级选择,满足不同应用的需求。
    - 湿式构建过程:通过可靠的湿式构建过程确保卓越的性能。
    - 可靠材料系统:采用可信赖的贵金属电极(NME)系统。

    应用案例和使用建议


    应用案例
    1. 传感器和扫描仪:X7R介质电容器用于传感器和扫描仪应用中,确保高可靠性和长期稳定性。
    2. 电力供应和逆变器:C0G(NP0)介质电容器用于电力供应和逆变器中,提供优异的时序控制和信号滤波能力。
    3. 电源滤波:X7R电容器用于电源滤波,减少噪声并提高系统的整体性能。
    使用建议
    - 在高温环境下使用时,考虑C0G(NP0)电容器较低的老化率和更稳定的温度系数。
    - 在高频应用中使用时,X7R电容器是更好的选择,因其损耗因子更低,适合处理高频率信号。
    - 考虑具体的应用环境和温度范围,选择合适的电容器以确保最佳性能。

    兼容性和支持


    - 本系列产品具有较高的通用性,能够与其他标准电子元器件和设备兼容。
    - Vishay公司提供全面的技术支持,包括产品选型指导、应用指南以及故障排查服务。用户可以通过访问官方网站或发送电子邮件至mlcc@vishay.com获取更多信息和技术支持。

    常见问题与解决方案


    1. 问:如何确定最适合的电容值?
    - 答:根据具体应用的要求,参考选型图表(Selection Chart)来选择适当的容值和电压等级。若不确定,建议咨询技术工程师。
    2. 问:能否长时间在高温环境中使用?
    - 答:可以,但请特别注意电容器在超过+125°C后的特性变化,并选择合适的介质材料以保证稳定性和可靠性。
    3. 问:如何检测电容器的质量?
    - 答:可以通过电容测试仪来测量电容值和损耗因子,或者按照制造商提供的标准进行测试。

    总结和推荐


    VJ Commercial Series 表面贴装多层陶瓷电容器以其出色的稳定性和广泛的应用范围成为许多电子设计的理想选择。C0G(NP0)介质特别适用于对温度稳定性要求极高的场合,而X7R介质则适用于需要高频响应和高可靠性的应用。建议在选择时根据具体应用需求确定合适的型号,以获得最佳的性能表现。总体而言,该系列产品在市场上具有很高的竞争力和适用性,值得推荐。

VJ0603Y152KXAAC参数

参数
电容值 1.5nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603Y152KXAAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603Y152KXAAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603Y152KXAAC VJ0603Y152KXAAC数据手册

VJ0603Y152KXAAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0073 ¥ 0.0635
库存: 44000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 254
