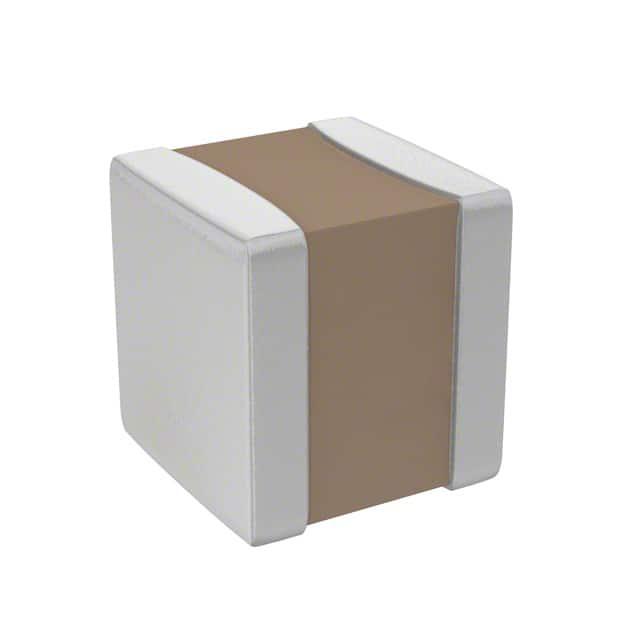

VJ0505D4R7CXPAJ

产品分类: 陶瓷电容
产品描述: 4.7pF ±0.25pF C0G(NP0) 250V 0505 贴片安装 1.4mm*1.4mm*838.2μm
供应商型号: 77-VJ0505D4R7CXPAJ
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0505D4R7CXPAJ

VJ0505D4R7CXPAJ概述

    QUAD HIFREQ Series:高性能射频多层陶瓷电容器

    1. 产品简介


    QUAD HIFREQ 系列是 Vishay Vitramon 生产的一种表面贴装多层陶瓷电容器,专门用于射频功率应用。这些电容器具有稳定性和高Q值(Quality Factor)的特性,适用于需要高频率响应的电路设计。其主要类型包括0505、1111、2525 和 3838 尺寸规格,具备多种电容范围和电压等级选择。

    2. 技术参数


    - 尺寸范围:0505, 1111, 2525, 和 3838。
    - 温度系数:C0G (D) 介电材料,温度系数为 0 ppm/°C ± 30 ppm/°C。
    - 耐压能力:0505: 200 VDC 至 250 VDC;1111: 300 VDC 至 1500 VDC;2525: 300 VDC 至 3600 VDC;3838: 500 VDC 至 7200 VDC。
    - 电容范围:
    - 0505: 0.1 pF 至 100 pF
    - 1111: 0.2 pF 至 1000 pF
    - 2525: 1.0 pF 至 2700 pF
    - 3838: 1.0 pF 至 5100 pF
    - 损耗因子:C0G (D) 介电材料,最大 0.05%(1.0 VRMS 和 1 MHz 条件下,小于等于 1000 pF);0.05%(1.0 VRMS 和 1 kHz 条件下,大于 1000 pF)。
    - 老化率:0% 最大每十年。
    - 绝缘电阻:在 +25 °C 和额定电压下,最小 100 000 MΩ 或 1000 μF,以两者较小者为准;在 +125 °C 和额定电压下,最小 10 000 MΩ 或 100 μF,以两者较小者为准。
    - 击穿电压测试:按 EIA-198-2-E 方法 103 进行测试。

    3. 产品特点和优势


    - 高稳定性:采用超稳定的 C0G (D) 介电材料。
    - 高Q值:适合高频应用。
    - 多种材料选择:包括无铅终端(代码“X”)、锡/铅终端(代码“L”)和非磁性铜终端(代码“C”)。
    - 可靠的设计:采用可靠的设计系统,包括非贵金属电极系统。
    - 温度适应性强:工作温度范围从-55°C 到 +125°C,部分型号可扩展至+200°C。
    - 市场竞争力:提供广泛的电容和电压选择,满足各种应用需求。

    4. 应用案例和使用建议


    - 应用案例:
    - MRI 线圈和发生器
    - 射频仪器
    - 激光器、CATV、UHF/微波射频功率放大器
    - 滤波网络、定时电路
    - 混合器、振荡器、阻抗匹配网络
    - 使用建议:
    - 优化方案:针对不同应用场景选择合适的电容和电压等级。例如,在高频和高温环境下,应选择高耐压和高电容值的产品。
    - 安装建议:确保电容器的安装位置和方向正确,避免因不当安装导致的电容值变化。

    5. 兼容性和支持


    - 兼容性:该系列产品与其他标准SMD组件具有良好的兼容性,适用于大多数工业标准电路板设计。
    - 支持服务:Vishay Vitramon 提供详尽的技术支持和售后服务,包括产品选型指导、故障诊断和维护保养服务。如有任何疑问,可联系技术支持团队(mlccrf@vishay.com)。

    6. 常见问题与解决方案


    - 问题1:电容值偏差超出预期范围。
    - 解决方案:检查焊接工艺和电路板布局,确认焊接质量良好且电路板布局合理。如问题仍然存在,可联系技术支持进行进一步检查。
    - 问题2:电路噪声增加。
    - 解决方案:检查电路设计和布局,确保滤波电容器和去耦电容器的位置和数量符合设计要求。重新检查电容器的安装和连接。
    - 问题3:击穿电压测试未通过。
    - 解决方案:检查产品型号和电容器的电压等级是否符合应用要求。确保产品没有受潮或受到物理损伤。

    7. 总结和推荐


    QUAD HIFREQ 系列以其高稳定性、高Q值和广泛的应用范围成为市场上极具竞争力的产品。其独特的设计使其在各种射频应用中表现出色。对于需要高性能射频多层陶瓷电容器的工程师和设计师来说,这是一个值得考虑的优质选择。强烈推荐在射频电路设计中使用此系列产品。

VJ0505D4R7CXPAJ参数

参数
电容值 4.7pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.4mm*1.4mm*838.2μm
通用封装 0505
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0505D4R7CXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0505D4R7CXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0505D4R7CXPAJ VJ0505D4R7CXPAJ数据手册

VJ0505D4R7CXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.4853 ¥ 4.1008
50+ $ 0.4301 ¥ 3.6343
100+ $ 0.385 ¥ 3.2533
500+ $ 0.3121 ¥ 2.6374
1000+ $ 0.2981 ¥ 2.5188
2000+ $ 0.2711 ¥ 2.2906
5000+ $ 0.243 ¥ 2.0534
10000+ $ 0.23 ¥ 1.9431
库存: 7812
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
