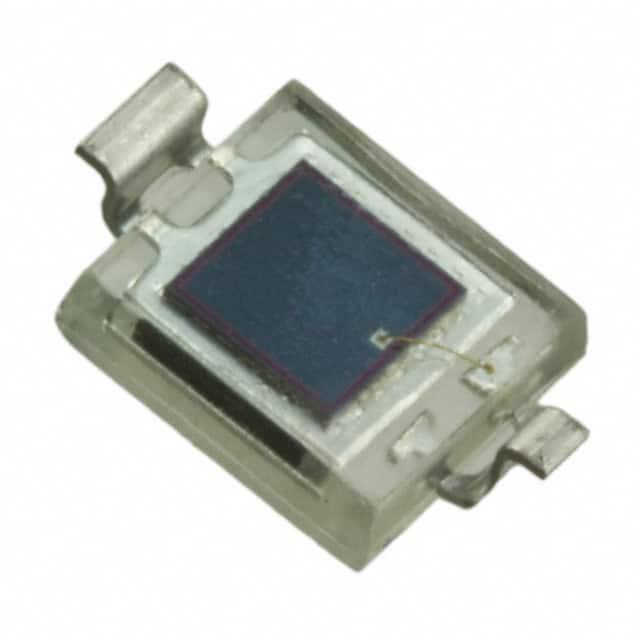

VBP104SR

产品分类: 光电传感器
产品描述: Vishay 硅PIN光电二极管, 940nm, 检测红外
供应商型号: C3000881
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VBP104SR

VBP104SR概述

    高速高灵敏度PIN光电二极管VBP104S和VBP104SR

    产品简介


    VBP104S 和 VBP104SR 是 Vishay 公司生产的高性能硅PIN光电二极管,广泛应用于可见光和近红外辐射检测。这些器件具有表面贴装设计,拥有4.4平方毫米的敏感区域,适用于高速光探测器应用。它们特别适合于需要快速响应时间和高灵敏度的应用场景。

    技术参数


    - 封装形式:表面贴装(SMD)
    - 尺寸(L×W×H):6.4mm × 3.9mm × 1.2mm
    - 敏感区域面积:4.4 平方毫米
    - 工作电压范围:最大反向电压为60V
    - 环境温度范围:存储温度范围-40°C到+100°C;操作温度范围-40°C到+100°C
    - 电气特性:
    - 正向电压(IF = 50mA):典型值1.3V
    - 反向暗电流(VR = 10V):典型值30nA
    - 开路电压(Ee = 1mW/cm²,λ = 950nm):350mV
    - 短路电流(Ee = 1mW/cm²,λ = 950nm):32μA
    - 噪声等效功率(VR = 10V,λ = 950nm):4 × 10^-14 W/√Hz
    - 响应时间:
    - 上升时间(VR = 10V,RL = 1kΩ,λ = 820nm):100ns
    - 下降时间(VR = 10V,RL = 1kΩ,λ = 820nm):100ns
    - 角半灵敏度:±65°
    - 峰值波长敏感度:940nm
    - 有效光谱范围:430至1100nm

    产品特点和优势


    VBP104S 和 VBP104SR 的主要特点是其高响应速度和高灵敏度。这些特性使其成为高速光探测器的理想选择,适用于多种应用,如光纤通信、光谱分析、医疗设备等。此外,这些光电二极管具有良好的环境适应性,能够在较宽的温度范围内稳定工作,保证了长期可靠性的要求。

    应用案例和使用建议


    1. 高速光探测器:例如在光纤通信系统中用于信号接收。
    2. 光谱分析仪:用于测量不同光源的光谱分布。
    3. 医疗设备:用于血液分析仪器等医疗应用。
    使用建议:
    - 在安装时,确保光电二极管正确连接到电路,并按照数据手册推荐的焊接曲线进行焊接,以防止热应力对器件造成损坏。
    - 定期检查设备的工作状态,确保光电二极管在规定的环境中工作,以延长使用寿命。

    兼容性和支持


    VBP104S 和 VBP104SR 与各种标准SMD设备兼容,能够轻松集成到现有的电路设计中。Vishay公司提供全面的技术支持,包括产品手册、应用指南和技术咨询服务。此外,这些光电二极管符合RoHS和无卤素标准,符合环保要求。

    常见问题与解决方案


    1. 问题:设备无法正常工作。
    解决方案:首先检查设备是否正确安装,并确保焊接质量良好。如果仍然存在问题,联系技术支持团队进行进一步诊断。
    2. 问题:光电二极管灵敏度下降。
    解决方案:确保光电二极管工作在推荐的温度范围内,避免长时间暴露在高温环境下。如果仍存在问题,可能需要更换新的光电二极管。
    3. 问题:焊接过程中出现裂纹。
    解决方案:严格按照推荐的焊接曲线进行焊接,并在焊接后检查焊接点的完整性。

    总结和推荐


    总体来说,VBP104S 和 VBP104SR 是性能优越的高速高灵敏度PIN光电二极管,适用于多种高速光探测器应用场景。这些光电二极管在高精度和可靠性方面表现出色,值得推荐给需要高响应速度和灵敏度的工程师和技术人员。为了确保最佳性能,建议遵循制造商的技术文档和指导。

VBP104SR参数

参数
感应距离 -
波长 940nm
最大工作供电电压 -
光源 -
响应时间 100ns
输出类型 -
感应方式 -
最小工作供电电压 -
颜色感应 -
长*宽*高 6.4mm*3.9mm*1.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VBP104SR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VBP104SR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VBP104SR VBP104SR数据手册

VBP104SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.993
10+ ¥ 3.256
30+ ¥ 2.882
100+ ¥ 2.519
500+ ¥ 2.299
1000+ ¥ 2.189
库存: 389
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.99
