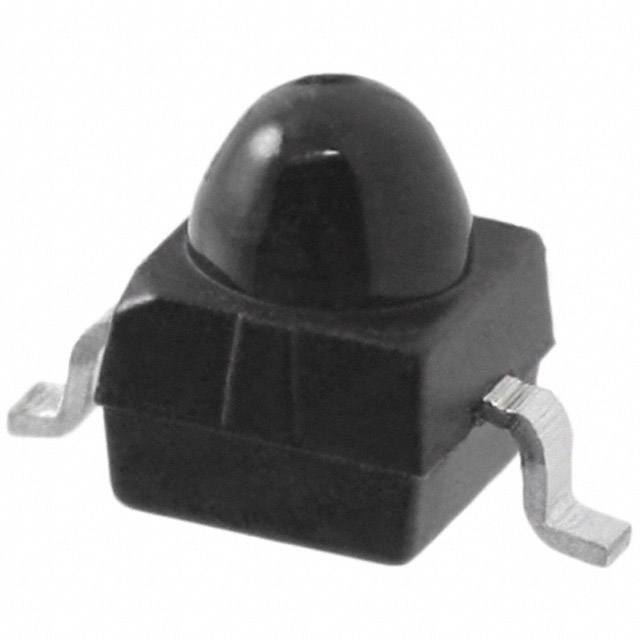

VEMD2020X01

产品分类: 光电传感器
产品描述: Vishay PIN光电二极管, 830nm
供应商型号: VEMD2020X01
供应商: 国内现货
标准整包数: 6000
VISHAY INTERTECHNOLOGY 光电传感器 VEMD2020X01

VEMD2020X01概述

    VEMD2000X01 和 VEMD2020X01 硅PIN光敏二极管技术手册

    1. 产品简介


    VEMD2000X01 和 VEMD2020X01 是高灵敏度和高速响应的硅PIN光敏二极管,封装为小型表面贴装(SMD),带有透镜盖和遮蔽滤波器。这些光敏二极管特别适用于红外遥控、数据传输和光电开关等应用。它们具有高敏感性和快速响应时间的特点,尤其适合需要高速响应的应用场景。

    2. 技术参数


    - 基本特性:
    - 前向电压 (IF = 50 mA):VF 1 V
    - 击穿电压 (IR = 100 μA, E = 0):(BR) 32 V
    - 反向暗电流 (VR = 10 V, E = 0):Iro 1 nA (最小值),10 nA (典型值)
    - 电容 (VR = 0 V, f = 1 MHz, E = 0):CD 4 pF
    - 开路电压 (Ee = 1 mW/cm², λ = 950 nm):Vo 350 mV
    - 短路电流 (Ee = 1 mW/cm², λ = 950 nm):Ik 11 μA
    - 温漂系数 (Ee = 1 mW/cm², λ = 950 nm):TKVo -2.6 mV/K,TKIk 0.1 %/K
    - 反向光电流 (Ee = 1 mW/cm², λ = 950 nm, VR = 5 V):Ira 8.5 μA (最小值),12 μA (典型值),17 μA (最大值)
    - 绝对最大额定值:
    - 反向电压:VR 60 V
    - 功率耗散 (Tamb ≤ 25 °C):PV 215 mW
    - 结温:Tj 100 °C
    - 工作温度范围:Tamb -40 至 +100 °C
    - 存储温度范围:Tstg -40 至 +100 °C
    - 焊接温度 (Acc. reflow solder profile):Tsd 260 °C

    3. 产品特点和优势


    - 表面贴装封装:适用于自动化生产和紧凑型设计。
    - 高辐射敏感性:可捕捉微弱光信号。
    - 日光过滤器:匹配830至950纳米的红外发射器,适用于复杂光照条件下的可靠操作。
    - 快速响应时间:适用于高速数据传输和检测需求。
    - 半敏感角度:±15°,适用于广泛的光接收角度。
    - 符合AEC-Q101标准:适用于汽车和工业应用。

    4. 应用案例和使用建议


    - 红外遥控:适用于各类家用电器和设备的遥控控制。
    - 红外数据传输:适用于智能家居设备和物联网节点之间的通信。
    - 光电开关:适用于需要高精度光信号检测的场合。
    使用建议:
    - 在高温环境下使用时,应考虑散热措施以防止过热损坏。
    - 在多光源环境中,利用其高辐射敏感性和日光过滤器特性提高抗干扰能力。
    - 使用时应注意工作温度限制,避免超出最大额定值导致器件损坏。

    5. 兼容性和支持


    - 兼容性:VEMD2000X01 和 VEMD2020X01 可与 VSMB2000X01 系列红外发射器搭配使用,形成完整的光通信系统。
    - 技术支持:Vishay 提供详细的文档和技术支持服务,确保客户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题一:工作温度超出范围。
    - 解决办法:确保环境温度不超出规定的最大值,必要时采取散热措施。
    - 问题二:焊接温度过高。
    - 解决办法:遵循推荐的回流焊曲线进行焊接,避免温度超过规定值。
    - 问题三:器件响应时间不稳定。
    - 解决办法:检查电路连接是否正确,确保电源电压稳定。

    7. 总结和推荐


    VEMD2000X01 和 VEMD2020X01 是高性能的硅PIN光敏二极管,具备高敏感度、快速响应和可靠的温度适应能力,非常适合于红外通信、遥控及光电开关等领域。尽管价格可能略高于普通产品,但其出色的性能使其在众多应用场景中具有较高的性价比。强烈推荐对敏感度和响应速度有较高要求的项目选用这两款光敏二极管。

VEMD2020X01参数

参数
波长 940nm
光源 -
输出类型 -
颜色感应 -
最小工作供电电压 -
感应距离 -
感应方式 -
最大工作供电电压 -
响应时间 100ns
长*宽*高 2.3mm*2.3mm*2.82mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD2020X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD2020X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD2020X01 VEMD2020X01数据手册

VEMD2020X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 1.375
12000+ ¥ 1.375
18000+ ¥ 1.375
24000+ ¥ 1.375
库存: 12000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 8250
