首页  >  产品百科  >  TSSP58038

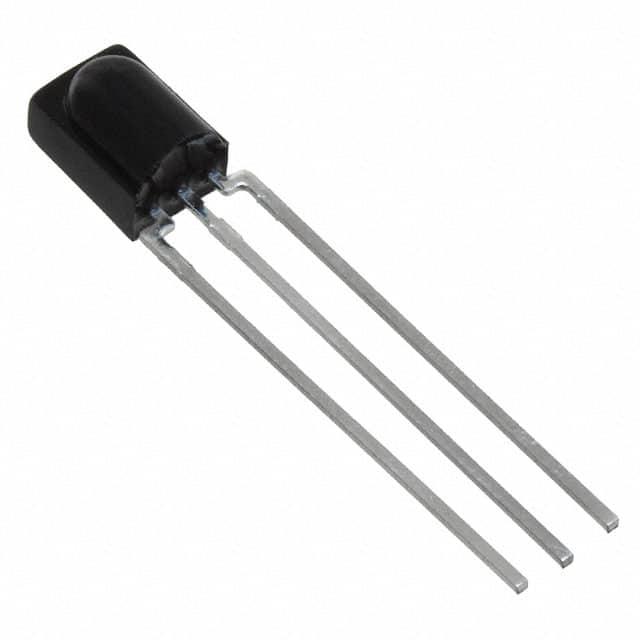

TSSP58038

产品分类: 光电传感器
产品描述: Vishay 38kHz红外接收头, 950nm波长, 通孔安装, 3针, ±45 °
供应商型号: 2251445
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 TSSP58038

TSSP58038概述

    TSSP580.. 红外接收模块技术手册

    1. 产品简介


    TSSP580.. 是一款由 Vishay Semiconductors 生产的紧凑型红外检测模块,适用于多种存在感测应用。它主要用于接收调制在 38 kHz 的红外信号,具有峰值敏感波长为 940 nm。TSSP580.. 主要用于非汽车应用,适合于各种消费品和工业品中。

    2. 技术参数


    以下是 TSSP580.. 的关键技术和性能参数:
    - 供电电压: 2.0 V 至 5.5 V
    - 工作温度范围: -25°C 至 +85°C
    - 存储温度范围: -25°C 至 +85°C
    - 最大功率消耗: 10 mW (Tamb ≤ 85°C)
    - 输出电压: -0.3 V 至 (VS + 0.3) V
    - 传输距离:
    - 光屏障:可达 8 米(需搭配 TSAL6200 IR 发射二极管,IF = 50 mA)
    - 存在感测:可达 2 米
    - 快速接近感应:可达 2 米范围,响应时间为 5 毫秒
    - 最小/最大光强度:
    - 最小光强度: 0.7 mW/m²
    - 最大光强度: 30 W/m²
    - 直接性角度: 半传输距离的角度范围为 ±45°
    - 脉冲宽度容忍度: tpi - 4/f0 < tpo < tpi + 4/f0

    3. 产品特点和优势


    - 快速存在感测: 响应时间快至 5 毫秒,特别适合需要快速反馈的应用场合。
    - 宽供电电压范围: 从 2.0 V 到 5.5 V,适合多种电源环境。
    - 远距离传输: 可达 8 米的距离,适合广泛的应用场景。
    - 高抗干扰能力: 低增益设计减少了来自发射器的干扰,简化机械设计。

    4. 应用案例和使用建议


    TSSP580.. 广泛应用于多个领域,如:
    - 手干机、纸巾机、皂液器、水龙头和马桶冲洗的反射传感器。
    - 自动售货机的跌落检测。
    - 宠物门和安全门的开关控制。
    - 快速接近传感器,应用于玩具、机器人、无人机及其他消费类和工业产品。
    使用建议:
    - 在设计时应避免发射器和检测器之间有共用窗,以减少通过窗户的串扰。
    - 需考虑光照条件对传感器灵敏度的影响,确保在合适的工作条件下使用。

    5. 兼容性和支持


    TSSP580.. 可与标准的 IR 发射二极管(例如 TSAL6200)配合使用,支持多种供电电压范围。Vishay Semiconductors 提供技术支持文档和计算工具,如 3D 模型和窗口尺寸计算器,以帮助设计和测试。

    6. 常见问题与解决方案


    - 问题: 传感器响应不一致。
    - 解决方法: 检查光照强度和信号源频率是否在传感器的工作范围内。
    - 问题: 输出不稳定。
    - 解决方法: 确保正确的接地连接,并检查电路是否有噪声干扰。
    - 问题: 传感器过热。
    - 解决方法: 减少供电电压或增加散热措施,确保在额定工作温度范围内运行。

    7. 总结和推荐


    TSSP580.. 是一款高性能的红外检测模块,具备出色的检测能力和广泛的适用范围。其易于集成的设计和良好的可靠性使其成为多种应用的理想选择。强烈推荐在手干机、自动售货机和其他需要高精度和快速反应的应用中使用。
    通过结合适当的硬件设计和配置,TSSP580.. 可以满足大多数高要求应用的需求。对于需要进一步技术支持的客户,Vishay Semiconductors 提供全面的技术支持和文档资源。

TSSP58038参数

参数
感应方式 -
输出类型 -
最小工作供电电压 2.5V
最大工作供电电压 5.5V
颜色感应 -
响应时间 -
光源 -
波长 940nm
感应距离 25m
长*宽*高 4.8mm*5mm*6.95mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSSP58038厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSSP58038数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSSP58038 TSSP58038数据手册

TSSP58038封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6951
10+ ¥ 7.6376
25+ ¥ 7.3439
50+ ¥ 7.0501
100+ ¥ 6.4626
500+ ¥ 6.4626
库存: 50707
起订量: 6 增量: 0
