VCNT2020

产品分类: 光电传感器
产品描述: Vishay 反射式光电传感器, 2.5mm感应距离, 10μs, 4针, 模拟输出
供应商型号: 14M-VCNT2020
供应商: 云汉优选
标准整包数: 1

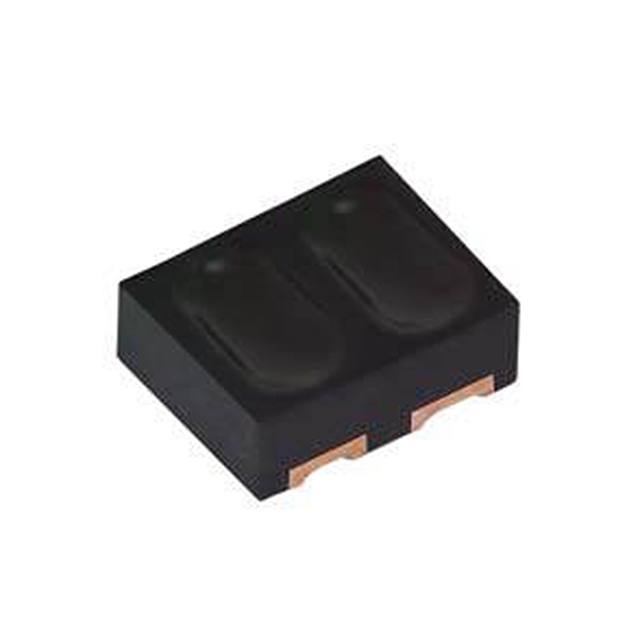

VISHAY INTERTECHNOLOGY 光电传感器 VCNT2020

VCNT2020概述

    VCNT2020 Reflective Optical Sensor Technical Overview

    1. 产品简介


    VCNT2020 是一款微型表面贴装 (SMD) 反射式传感器,适用于多种光电应用。它采用紧凑型设计,发射光源与检测器位于同一平面上,从而实现高效的反射光检测。工作波长为 940 纳米,且内置一个日光阻挡滤波器,以减少干扰光线对信号的影响,提高信噪比。这种传感器广泛应用于位置检测、光学开关、光学编码器(如DVD和相机驱动)、以及物体检测(例如打印机和复印机中的纸张检测)等领域。

    2. 技术参数


    | 参数 | 值 |

    | 封装类型 | SMD |
    | 检测器类型 | 光电晶体管 |
    | 尺寸 (L x W x H) | 2.5 x 2 x 0.8 mm |
    | 工作范围(相对集电极电流 > 20%) | 0.2 mm 至 2.5 mm |
    | 发射波长 | 940 nm |
    | 防潮等级 | MSL 4 |
    | 工作温度范围 | -25°C 至 +85°C |

    3. 产品特点和优势


    VCNT2020 反射式光学传感器具有如下特点:
    - 紧凑型设计:便于集成到小型设备中。
    - 高灵敏度:内置日光阻挡滤波器,显著减少干扰光。
    - 广泛应用:可用于多种位置检测和物体检测应用。
    - 高可靠性:适用于工业和消费电子产品中的各种严苛环境。

    4. 应用案例和使用建议


    应用案例:
    - 打印机和复印机:用于检测纸张的存在。
    - DVD和相机驱动:用于编码器和切换应用。
    使用建议:
    - 选择合适的安装距离:根据具体需求调整传感器到检测对象的距离,以确保最佳检测效果。
    - 注意防潮处理:由于该器件属于防潮等级 4,应注意防潮处理和存储条件,以避免损坏。
    - 遵循正确的焊接工艺:参照提供的再流焊曲线图进行焊接,确保焊接质量。

    5. 兼容性和支持


    兼容性:
    - 与多种电路板兼容:由于是 SMD 设计,可以轻松安装在大多数现代电路板上。
    - 厂商支持:对于任何技术问题,可联系 Vishay 的技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:如何正确处理防潮问题?
    解决方法:按照手册建议进行烘烤处理,确保防潮等级满足要求。
    - 问题:焊接过程中出现虚焊怎么办?
    解决方法:检查焊接温度和时间,确保符合推荐的再流焊曲线图。
    - 问题:检测范围过窄如何扩展?
    解决方法:调整安装位置,或增加外部辅助照明系统来增强反射光强度。

    7. 总结和推荐


    综合评估:
    - 优点:小巧轻便,应用广泛,抗干扰能力强,适合多种光电检测场合。
    - 推荐使用:鉴于 VCNT2020 在众多应用中的优越表现,强烈推荐使用于需要高效光电检测的项目中。
    本文档详细介绍了 Vishay Semiconductor 的 VCNT2020 反射式光学传感器的技术细节和应用指导,希望能帮助读者更好地理解和使用这一优秀的产品。

VCNT2020参数

参数
响应时间 -
波长 940nm
感应距离 500μm
颜色感应 -
最大工作供电电压 -
光源 -
输出类型 Phototransistor
最小工作供电电压 3V
感应方式 Reflective
长*宽*高 2.5mm*2mm*800μm
通用封装 SMD-4P
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VCNT2020厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCNT2020数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VCNT2020 VCNT2020数据手册

VCNT2020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4158
10+ ¥ 2.1955
30+ ¥ 1.7194
100+ ¥ 1.5206
300+ ¥ 1.4637
3000+ ¥ 1.421
库存: 2699
起订量: 1 增量: 3000
