首页  >  产品百科  >  VCNL4040M3OE-H5

VCNL4040M3OE-H5

产品分类: 光电传感器
产品描述: 550nm Optical 1mm~200mm I²C 2.5V 3.6V 8-SMD 贴片安装,黏合安装 4.34mm*235cm*3.65mm
供应商型号: 2504130
供应商: 海外现货
标准整包数: 1

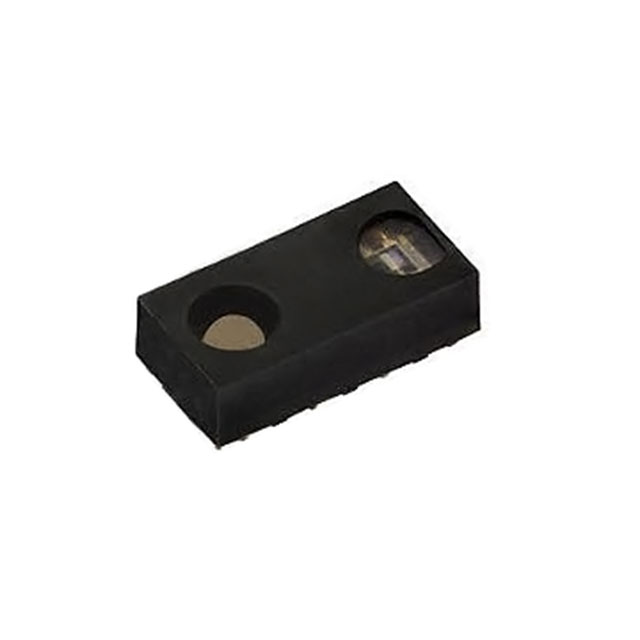

VISHAY INTERTECHNOLOGY 光电传感器 VCNL4040M3OE-H5

VCNL4040M3OE-H5概述

    产品概述:VCNL4040 传感器

    产品简介


    VCNL4040 是一款集成化的接近传感器(Proximity Sensor, PS)和环境光传感器(Ambient Light Sensor, ALS)芯片,由 Vishay Semiconductor 生产。该传感器还集成了高功率红外发射器(IRED),采用 CMOS 工艺将光二极管、放大器和模数转换电路集成在一个单芯片内。这款传感器适用于手持设备、笔记本电脑、平板电脑以及消费类电子产品等多种应用场景。

    技术参数


    - 封装类型: 表面贴装
    - 尺寸 (L x W x H): 4.0 x 2.0 x 1.1 mm
    - 供电电压范围: 2.5 V 至 3.6 V
    - 工作温度范围: -40°C 至 +85°C
    - I²C 总线电压范围: 1.8 V 至 3.6 V
    - 电流消耗:
    - 空闲模式下 IDD: 300 µA
    - ALS 关闭时 IDD (SD): 0.2 µA
    - ALS 模块关闭时 IALSSD: 200 µA
    - PS 模块关闭时 IPSSD: 260 µA
    - ALS 精度: ±10%
    - 最大检测范围: 0.0125 到 6553 lx
    - 分辨率: 0.0125 lx 步长,16 位输出
    - 通信接口: I²C 总线 (SMBus 兼容)

    产品特点和优势


    - FiltronTM 技术: 实现与人眼响应最接近的环境光光谱敏感度,并提供最佳的背景光消除能力。
    - 智能取消方案: 有效减少交叉干扰现象。
    - 智能保持机制: 在加速传感器响应时间的同时防止误判。
    - 温度补偿: 在各种温度配置下保持稳定的输出。
    - 低功耗设计: 提供低功耗的 I²C 接口。
    - 高精度 ALS: 能够准确检测环境光变化。

    应用案例和使用建议


    - 手执设备: 如智能手机和平板电脑,这些设备通常需要高精度的环境光检测来调整屏幕亮度。
    - 笔记本电脑: 用于检测用户是否存在,以便进行节能管理。
    - 消费类电子产品: 例如智能手表,用于环境光感应和接近感知。
    使用建议:
    - 使用过程中注意保持良好的散热环境,以避免因过热导致传感器失效。
    - 确保在安装过程中正确连接所有引脚,特别是电源引脚和地线,以防止损坏传感器。
    - 建议根据具体应用需求选择合适的阈值设置,以获得最佳的检测效果。

    兼容性和支持


    - 兼容性: VCNL4040 支持标准 I²C 总线协议,可以轻松与其他电子设备或微控制器连接。
    - 支持与维护: Vishay Semiconductor 提供详细的技术文档和全面的支持服务,确保用户能够顺利使用该传感器。

    常见问题与解决方案


    1. 传感器无法正常工作
    - 解决方案: 检查电源电压是否符合要求,确保 I²C 引脚正确连接并设置为正确的模式。

    2. 传感器读数不稳定
    - 解决方案: 检查是否有外部电磁干扰,尝试增加滤波电容以减少噪声影响。

    总结和推荐


    VCNL4040 作为一款高度集成化的接近和环境光传感器,具备出色的传感能力和低功耗特点。它在多种应用场景中表现出色,尤其适合手持设备、笔记本电脑和消费类电子产品。通过其高精度的测量能力和智能化的功能设置,这款传感器在市场上具有很高的竞争力。因此,我强烈推荐 VCNL4040 作为您的下一个项目中的关键组件。

VCNL4040M3OE-H5参数

参数
波长 550nm
输出类型 I²C
光源 -
颜色感应 -
感应距离 1mm~200mm
响应时间 -
最小工作供电电压 2.5V
感应方式 Optical
最大工作供电电压 3.6V
长*宽*高 4.34mm*235cm*3.65mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VCNL4040M3OE-H5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCNL4040M3OE-H5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VCNL4040M3OE-H5 VCNL4040M3OE-H5数据手册

VCNL4040M3OE-H5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.1412
10+ ¥ 13.6327
25+ ¥ 13.0874
50+ ¥ 12.2149
100+ ¥ 11.9968
500+ ¥ 11.9968
库存: 327
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.14
