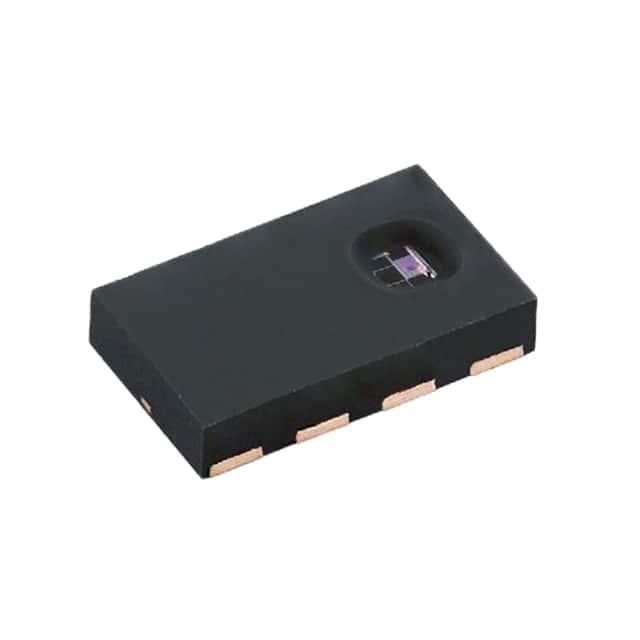

VCNL4035X01-GS18

产品分类: 光电传感器
产品描述: 550nm Optical 500mm I²C 2.5V 3.6V QFN-8 贴片安装,黏合安装 4mm*2.36mm*750μm
供应商型号: 78-VCNL4035X01-GS18
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VCNL4035X01-GS18

VCNL4035X01-GS18概述

    VCNL4035X01:高度集成的环境光及接近传感器

    产品简介


    VCNL4035X01是一款高度集成的接近传感器(PS)和环境光传感器(ALS),带有I2C接口和中断功能,适用于手势识别应用。该器件整合了光电二极管、放大器和模数转换电路于一体,通过CMOS工艺制造。主要应用包括手持设备、笔记本电脑、平板电脑、消费电子产品和工业设备。

    技术参数


    - 封装类型:表面贴装
    - 尺寸:4.0 x 2.36 x 0.75 mm
    - 运行电压范围:2.5 V至3.6 V
    - I2C总线电压范围:1.8 V至5.5 V
    - 接近感应范围:0至500 mm
    - 环境光检测范围:0.004至16 lx
    - ALS分辨率:16位
    - PS分辨率:12位/16位
    - 温度补偿范围:-40°C至+105°C
    - 支持手势识别功能:2D/3D

    产品特点和优势


    1. 集成ALS、PS和信号调理模块,减少了外部组件需求。
    2. 采用Filtron™技术,使背景光消除能力更佳。
    3. 高温度稳定性,保持在各种温度配置下输出稳定。
    4. 智能化交叉干扰消除方案,有效避免误判。
    5. 多种驱动电流选择,灵活适应不同应用场景。
    6. 低功耗设计,适合便携设备使用。
    7. 强大的I2C接口,便于读写操作,支持多种模式切换。

    应用案例和使用建议


    - 在智能手机和平板电脑中作为手势识别传感器。
    - 工业设备中的自动化控制与监测。
    - 建议在使用时合理设置中断阈值以减少误触发,同时确保供电稳定以保持高性能。

    兼容性和支持


    - VCNL4035X01支持标准I2C总线协议,易于与各种微控制器和其他传感器集成。
    - Vishay提供技术支持和详细的技术文档,包括编程指南和应用手册。

    常见问题与解决方案


    1. 无法正确读取ALS数据
    - 解决方案:检查I2C连接是否正确,确认ALS配置寄存器设置正确。
    2. PS响应时间慢
    - 解决方案:调整PS智能持久化寄存器设置,降低中断阈值。
    3. 电源电压不稳定
    - 解决方案:确保VDD引脚连接稳定的电源供应,并加装滤波电容。

    总结和推荐


    VCNL4035X01凭借其出色的环境光和接近传感能力、智能化功能以及广泛的温度补偿范围,在多种应用中表现出色。其强大的I2C接口和高集成度使其成为高性能应用的理想选择。强烈推荐使用这款传感器来提升设备的功能和用户体验。

VCNL4035X01-GS18参数

参数
感应距离 500mm
响应时间 -
感应方式 Optical
波长 550nm
最小工作供电电压 2.5V
光源 -
颜色感应 -
输出类型 I²C
最大工作供电电压 3.6V
长*宽*高 4mm*2.36mm*750μm
通用封装 QFN-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCNL4035X01-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCNL4035X01-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VCNL4035X01-GS18 VCNL4035X01-GS18数据手册

VCNL4035X01-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9785 ¥ 25.1683
10+ $ 2.4265 ¥ 20.5039
100+ $ 1.62 ¥ 13.689
500+ $ 1.3716 ¥ 11.59
1000+ $ 1.2852 ¥ 10.5583
2500+ $ 1.176 ¥ 9.9372
7000+ $ 1.1025 ¥ 9.3161
库存: 284
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.16
