TSOP4856

产品分类: 光电传感器
产品描述: Vishay 56kHz红外接收头, 950нм波长, 通孔安装, 45 °
供应商型号: 2395955
供应商: 海外现货
标准整包数: 1

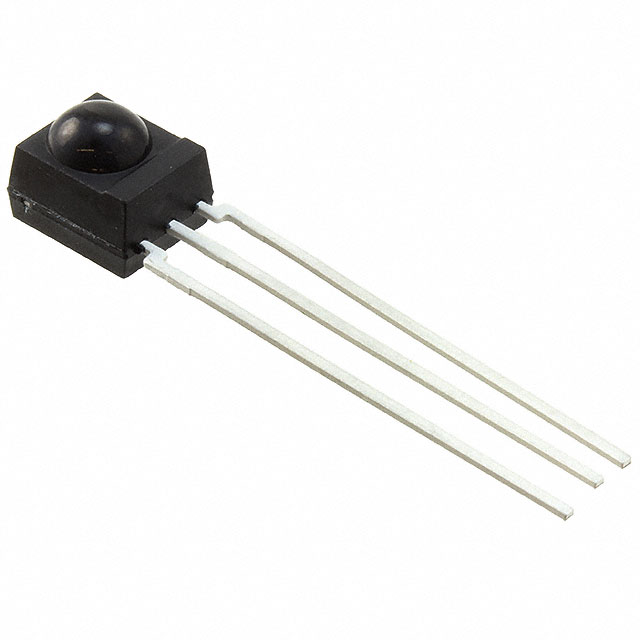

VISHAY INTERTECHNOLOGY 光电传感器 TSOP4856

TSOP4856概述

    Vishay Semiconductors TSOP322.., TSOP324.., TSOP344.., TSOP348.. 红外接收模块

    产品简介


    TSOP322.., TSOP324.., TSOP344.. 和 TSOP348.. 是 Vishay Semiconductors 生产的一系列小型化红外接收模块,适用于遥控系统。这些模块集成了光敏二极管和前置放大器,可以检测并放大红外信号,输出解调后的信号,可以直接连接到微处理器进行解码。这些模块主要用于遥控设备、智能家居等场景。

    技术参数


    - 供电电压范围:2.5 V 至 5.5 V
    - 输入电流:ISD 0.27 至 0.45 mA(Ev = 0, VS = 3.3 V)
    - 输出电压:低电平 VOSL 为 0.1 mV 至 100 mV
    - 最大供电电流:3 mA
    - 传输距离:0 至 30 m
    - 温度范围:工作温度范围为 -25°C 至 +85°C
    - 工作频率:支持 30 kHz、33 kHz、36 kHz、38 kHz、40 kHz 和 56 kHz
    - 直接性:半功率角度 ±45°

    产品特点和优势


    1. 超低功耗:非常低的供电电流,适用于电池驱动的应用。
    2. 集成光敏二极管和前置放大器:所有功能集成在一个封装内,节省空间且易于集成。
    3. 抗环境光干扰:具有较高的抗环境光干扰能力,提高了可靠性。
    4. 多种频率支持:支持多种载波频率,增加了适用性。
    5. 自动增益控制 (AGC):优化抑制能量节约灯(如节能灯)引起的杂散脉冲。
    6. 宽温范围:能够在广泛的温度范围内稳定工作。

    应用案例和使用建议


    这些红外接收模块广泛应用于各种遥控系统,例如电视、空调和其他家用电器的遥控。根据手册中的示例,可以在家庭自动化和工业控制系统中使用。使用建议如下:
    - 在设计电路时,确保供电电压在规定的范围内,避免电压波动影响正常工作。
    - 配置适当的滤波电容和电阻以减少电源纹波,特别是当 VS 小于 2.8 V 时。
    - 考虑到不同类型的红外信号和干扰,选择适合特定遥控协议的型号(例如 RC-5、RC-6、Panasonic 等)。

    兼容性和支持


    这些模块与其他标准的遥控系统兼容。Vishay Semiconductors 提供了详细的用户指南和技术支持,包括在线文档、软件工具和样品申请服务。用户可以通过 Vishay 的官方网站获取更多支持资源。

    常见问题与解决方案


    - Q:红外信号不稳定如何处理?
    - A:检查供电电压是否稳定,调整电源滤波电容的值。如果需要进一步抑制杂散脉冲,建议选择带有 AGC 功能的型号。
    - Q:传输距离短如何改进?
    - A:增加红外发射端的功率或优化光学路径以增强信号强度。考虑使用更高灵敏度的红外接收模块。
    - Q:如何应对电磁干扰?
    - A:增加屏蔽材料或优化布局以减少外部干扰。确保接地良好,减少噪声耦合。

    总结和推荐


    TSOP322.., TSOP324.., TSOP344.. 和 TSOP348.. 系列红外接收模块是高性能的远程控制解决方案,适用于多种应用场合。它们的低功耗、高集成度和抗干扰能力使其成为市场上的优选产品。推荐在需要可靠遥控功能的设计中选用这些模块,尤其是在家用电器和智能家居系统中。
    如果您需要进一步的技术支持或样品测试,请访问 Vishay Semiconductors 的官方网站,获取更多详细信息和支持。

TSOP4856参数

参数
波长 -
输出类型 -
感应方式 -
颜色感应 -
光源 -
最小工作供电电压 2.5V
响应时间 -
最大工作供电电压 5.5V
感应距离 45m
长*宽*高 6mm*5.6mm*6.95mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

TSOP4856厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP4856数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP4856 TSOP4856数据手册

TSOP4856封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8183
10+ ¥ 6.1158
25+ ¥ 5.1654
50+ ¥ 5.1654
100+ ¥ 4.6282
500+ ¥ 4.6282
库存: 441
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.81
