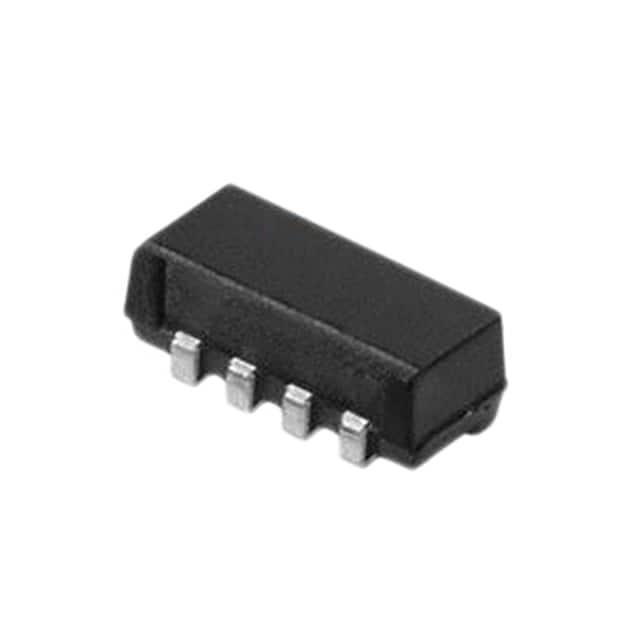

TSOP75438WTT

产品分类: 光电传感器
产品描述: Vishay 38kHz红外接收头, 950nm波长, 表面安装, 4针, ±50 °
供应商型号: CSJ-ST37078290
供应商: 海外现货
标准整包数: 1

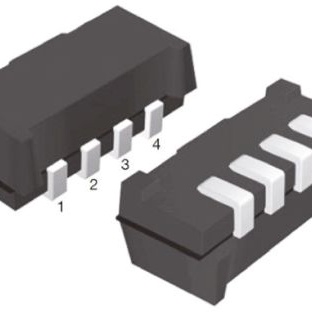

VISHAY INTERTECHNOLOGY 光电传感器 TSOP75438WTT

TSOP75438WTT概述


    产品简介


    TSOP752..W 和 TSOP754..W 是 Vishay Semiconductors 生产的红外接收模块,适用于红外遥控系统。这两个系列的模块集成了光电二极管和前置放大器,内部带有用于脉冲编码调制(PCM)频率的滤波器。TSOP752..W 系列主要用于兼容旧的 AGC2 设计,而 TSOP754..W 系列则使用更新的 AGC4,更适合抑制节能灯(如紧凑型荧光灯 CFL)引起的杂散脉冲。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | 供电电压 | 2.5 | - | 5.5 | V |
    | 供电电流 | - | 0.35 | 0.45 | mA |
    | 输出电压 | -0.3 | - | (VS + 0.3) | V |
    | 输出电流 | - | - | 5 | mA |
    | 工作温度范围 | -25 | - | 85 | °C |
    | 存储温度范围 | -25 | - | 85 | °C |
    | 传输距离 | - | 16 | - | m |
    | 最小辐照度 | - | 0.25 | 0.5 | mW/m² |
    | 最大辐照度 | - | - | 30 | W/m² |

    产品特点和优势


    1. 低功耗: 极低的供电电流使其非常适合电池供电的设备。
    2. 集成设计: 内置光电二极管和前置放大器,减少外部元件需求。
    3. 高抗干扰能力: 新型号 TSOP754..W 使用 AGC4,能有效抑制节能灯等设备造成的干扰。
    4. 多种频率选项: 可选多个载波频率,适用于不同的遥控协议。
    5. 低轮廓设计: 仅为 2.35 mm,适合空间受限的应用。

    应用案例和使用建议


    TSOP752..W 和 TSOP754..W 广泛应用于各种遥控设备中,例如电视、空调等。这些模块在长脉冲码控制方面表现出色,适用于 RC-5 和 RC-6 等编码方式。
    使用建议:
    - 噪声抑制: 对于需要更高抗干扰能力的应用,建议使用 TSOP754..W。
    - 电源稳定性: 对于供电电压较低的情况,建议增加去耦电容以提高电源稳定性。

    兼容性和支持


    TSOP752..W 和 TSOP754..W 均为 SMD 封装,适合回流焊工艺。Vishay 提供详细的组装指导,确保在焊接过程中的可靠性和一致性。此外,Vishay 还提供了标准的包装标签和干燥袋,以确保在存储和运输过程中产品的干燥和防潮。

    常见问题与解决方案


    1. 如何处理高湿度环境下的设备?
    - 如果在高湿度环境中存储时间超过 72 小时,建议对设备进行烘烤,具体条件参见说明书。
    2. 如何避免静电损坏?
    - 在取出设备前应遵循正确的存放和操作流程,避免静电损坏。

    总结和推荐


    总体来说,TSOP752..W 和 TSOP754..W 是高品质的红外接收模块,适合各种遥控系统的应用。特别是对于需要高抗干扰能力的设计,TSOP754..W 是更佳的选择。因此,强烈推荐这些模块在需要高性能和高稳定性的遥控系统中使用。

TSOP75438WTT参数

参数
响应时间 -
颜色感应 -
感应距离 30m
感应方式 -
输出类型 -
最小工作供电电压 2.5V
最大工作供电电压 5.5V
光源 -
波长 -
长*宽*高 6.8mm*3mm*2.35mm
通用封装 SMD-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TSOP75438WTT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP75438WTT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP75438WTT TSOP75438WTT数据手册

TSOP75438WTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
