W1X223MCVCF0KR

产品分类: 陶瓷电容
产品描述: 22nF ±20% 275V(AC) 通孔安装 20mm*3mm*23mm
供应商型号: W1X223MCVCF0KR-ND
供应商: Digi-Key
标准整包数: 1

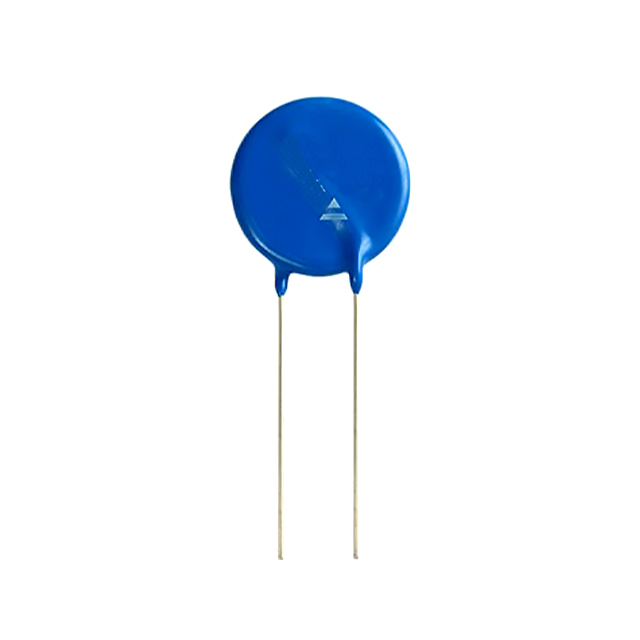

VISHAY INTERTECHNOLOGY 陶瓷电容 W1X223MCVCF0KR

W1X223MCVCF0KR概述

    W1X Series AC Line Rated Ceramic Disc Capacitors

    产品简介


    W1X系列陶瓷电容器专为交流线路抑制电磁干扰(EMI)和射频干扰(RFI)而设计,符合国际电工委员会(IEC)标准IEC 60384-14.3的要求。这些电容器属于X1等级,耐压值高达275VAC,适用于需要高可靠性和安全性的场合。W1X系列产品以其独特的性能和广泛的应用范围,在工业控制、家电、通信设备等领域中表现出色。

    技术参数


    | 参数名称 | 具体数值及描述 |

    | 容量范围 | 4.7 nF 至 22 nF |
    | 容量公差 | ±20%(部分型号可选±10%) |
    | 额定电压 | X1等级:275 VAC,50 Hz(IEC 60384-14.3);275 VAC,50/60 Hz(US/UL/CSA 60384-14) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 测试电压 | 4000 VDC, 2秒(组件测试,100%覆盖);3500 VDC, 60秒(随机采样破坏性测试);2000 VAC, 50 Hz, 60秒(涂层电压测试) |
    | 绝缘电阻 | ≥6000 MΩ @ 500 VDC, 60秒 |
    | 损耗因子 | Class 2: 最大2.5%(1 kHz) |

    产品特点和优势


    - 高可靠性:经过严格的安全测试,符合多项国际标准,确保长期稳定运行。
    - 多样化的引线配置:提供直引线和弯折引线两种配置,满足不同设计需求。
    - 环保材料:外壳采用蓝色阻燃环氧树脂,符合UL 94 V-0阻燃标准。
    - 广泛应用:适用于各类电子设备的EMI/RFI抑制电路,尤其适合高电压应用环境。

    应用案例和使用建议


    W1X系列电容器广泛应用于EMI/RFI滤波电路中,典型应用场景包括家用电器、照明系统、工业控制器等。以下是几点使用建议:
    - 在选择电容值时,需根据具体电路需求匹配合适的容量范围,以达到最佳滤波效果。
    - 确保引线安装时弯曲角度不超过制造商规定的限制,避免损坏电容器。
    - 注意连接点的焊接质量,防止虚焊导致接触不良。

    兼容性和支持


    W1X系列产品与其他符合IEC 60384-14.3标准的电子元件具有良好的兼容性,便于集成到现有系统中。此外,Vishay提供了详尽的技术文档和技术支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 测试过程中绝缘电阻偏低 | 确认引线焊接质量,检查外壳是否存在损伤 |
    | 损耗因子超标 | 检查是否在额定温度范围内工作,必要时更换型号 |
    | 过载烧毁 | 核对实际工作电压是否超过额定值 |

    总结和推荐


    综上所述,W1X系列AC线Rated陶瓷电容器凭借其卓越的性能、广泛的适用性和高度可靠性,成为电子工程师的理想选择。特别是在高压应用场合下,其出色的绝缘性能和高安全性表现尤为突出。因此,强烈推荐将W1X系列电容器纳入相关项目设计之中。对于寻求高性能且稳定性强的电子元件解决方案的专业人士来说,W1X系列无疑是一个值得信赖的选择。

W1X223MCVCF0KR参数

参数
电容值 22nF
容差 ±20%
温度系数 -
额定电压 275V(AC)
长*宽*高 20mm*3mm*23mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

W1X223MCVCF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

W1X223MCVCF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY W1X223MCVCF0KR W1X223MCVCF0KR数据手册

W1X223MCVCF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0456 ¥ 25.7353
10+ $ 2.027 ¥ 16.7984
1000+ $ 1.3116 ¥ 10.8698
2500+ $ 1.2502 ¥ 10.3612
5000+ $ 1.1601 ¥ 9.6143
库存: 197
起订量: 1 增量: 1
