首页  >  产品百科  >  VJ0402A100JXACW1BC

VJ0402A100JXACW1BC

产品分类: 陶瓷电容
产品描述: 10pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: SCE-VJ0402A100JXACW1BC
供应商: 海外现货
标准整包数: 500

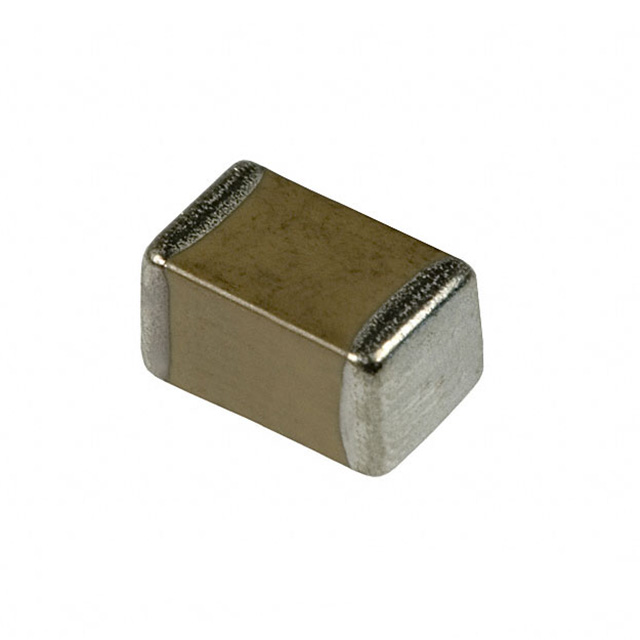

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402A100JXACW1BC

VJ0402A100JXACW1BC概述

    Vishay VJ...W1BC 基础商品系列表面贴装多层陶瓷电容器技术手册

    产品简介


    Vishay 的 VJ...W1BC 系列表面贴装多层陶瓷电容器适用于各种消费电子、电信、数据处理和移动应用领域。这些电容器提供了多种不同的尺寸和电气特性,可以满足不同应用的需求。主要的产品类型包括 C0G(NP0)、X5R、X7R 和 Y5V 介电材料,每种材料都有其独特的电气特性和适用范围。

    技术参数


    - 可选尺寸:0402 到 1210
    - 介电材料:
    - C0G(NP0):超稳定,适用于 -55°C 到 +125°C 温度范围,容值范围为 0.5 pF 至 39 nF
    - X5R:高容值,适用于 -55°C 到 +85°C 温度范围,容值范围为 47 nF 至 220 μF
    - X7R:适用于 -55°C 到 +125°C 温度范围,容值范围为 100 pF 至 47 μF
    - Y5V:适用于 -25°C 到 +85°C 温度范围,容值范围为 10 nF 至 100 μF
    - 额定电压范围:
    - C0G(NP0):10 VDC 至 100 VDC
    - X5R:6.3 VDC 至 50 VDC
    - X7R:10 VDC 至 100 VDC
    - Y5V:6.3 VDC 至 100 VDC
    - 温度系数:
    - C0G(NP0):± 30 ppm/°C
    - X5R:± 15 %(无电压时)
    - X7R:± 15 %(无电压时)
    - Y5V:+30%/-80%(无电压时)
    - 绝缘电阻:≥ 10 GΩ 或 R x C ≥ 500 Ω·F(以较小者为准)

    产品特点和优势


    - 多规格选择:提供从小型 0402 到大尺寸 1210 的多种型号,方便灵活选型。
    - 稳定性:C0G(NP0)介电材料提供了极好的温度稳定性。
    - 高容值:X5R 和 X7R 介电材料提供了高容值选项,适用于高频应用。
    - 镍屏障+100%锡端子:提高了耐久性和可靠性。
    - 干膜技术:先进的加工工艺确保了产品的稳定性和一致性。
    - 金属电极系统:基体金属电极系统(BME)适用于 X5R、X7R、Y5V 及部分 C0G(NP0)电容器。

    应用案例和使用建议


    - 应用领域:消费电子、电信、数据处理、移动设备等。
    - 具体应用:
    - 消费电子产品:智能手机、平板电脑等。
    - 通信设备:基站、路由器等。
    - 数据处理:服务器、交换机等。
    - 移动应用:GPS 设备、穿戴式设备等。

    - 使用建议:
    - 在选择电容器时,考虑应用所需的温度范围和容值。
    - 高温环境下,应优先选用 C0G(NP0)介电材料以保证稳定性。
    - 高频应用时,可选用 X5R 和 X7R 介电材料。

    兼容性和支持


    - 兼容性:与其他主流制造商的产品具有良好的兼容性,方便替换。
    - 厂商支持:提供详尽的技术文档和在线支持服务,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:电容器容量不稳定
    - 解决方法:检查是否有外部电压影响,确保应用环境符合规定温度范围。
    - 问题:电容器工作时发热
    - 解决方法:检查电路设计,确保电容器的工作电压不超过额定值,并合理布局散热。

    总结和推荐


    Vishay 的 VJ...W1BC 系列表面贴装多层陶瓷电容器具备出色的温度稳定性、高容值和优异的可靠性。针对不同应用场景,提供了广泛的型号选择,非常适合于消费电子、电信、数据处理和移动应用等领域。强烈推荐使用该系列产品,以提升电子设备的性能和可靠性。

VJ0402A100JXACW1BC参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0402A100JXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402A100JXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402A100JXACW1BC VJ0402A100JXACW1BC数据手册

VJ0402A100JXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.0536
4000+ ¥ 0.0373
8000+ ¥ 0.028
16000+ ¥ 0.0245
库存: 20000
起订量: 11000 增量: 500
交货地:
最小起订量为:8000
合计: ¥ 224
直接购买
加入购物车
