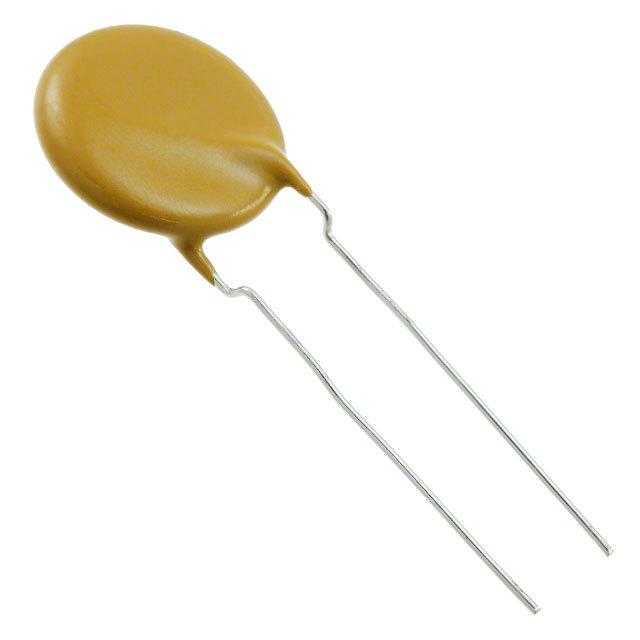

VY2103M63Y5US6UV7

产品分类: 陶瓷电容
产品描述: 10nF ±20% Y5U(E) 440V(AC) 通孔安装 5mm(宽度)
供应商型号: S-VY2103M63Y5US6UV7
供应商: Future
标准整包数: 750
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2103M63Y5US6UV7

VY2103M63Y5US6UV7概述

    VY2 Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    VY2系列是由Vishay BCcomponents公司生产的一系列AC线评级陶瓷盘式电容器。该系列产品符合IEC 60384-14标准,分为X1(440 VAC)和Y2(300 VAC)两种等级,具有高可靠性。这些电容器主要应用于X1和Y2安全电容器领域,可用于过桥线路、天线耦合以及滤波器等场合。

    2. 技术参数


    - 额定电压:X1等级为440 VAC,Y2等级为300 VAC,且耐压高达1000 VDC。
    - 测试电压:组件测试(100%)为2600 VAC,50 Hz,2秒;随机采样测试(破坏性测试)为2600 VAC,50 Hz,60秒;绝缘电阻测试为2600 VAC,50 Hz,60秒。
    - 绝缘电阻:≥ 10,000 MΩ。
    - 容差:± 20%(代码M);± 10%(代码K)。
    - 损耗因子:X1等级最大为0.5%(1 MHz),Y2等级最大为2.5%(1 kHz)。
    - 温度特性:X1等级为N750(U2J),Y2等级为Y5S, Y5U, Y5V。
    - 操作温度范围:-40 °C到+125 °C。
    - 封装尺寸:直径从12.5 mm到16.0 mm不等,具体取决于容量值。
    - 电容范围:10 pF至0.01 μF。

    3. 产品特点和优势


    - 高可靠性:采用优质材料制成,确保长时间稳定运行。
    - 多种安装方式:可提供垂直(直角)弯曲或直线引脚,便于不同应用需求。
    - 安全认证:获得多项国际安全认证,如IEC 60384-14.4, UL 60384-14, DIN EN 60384-14等,保证产品质量。
    - 多样化应用:适用于多个领域的电路设计,如过桥线路、天线耦合和滤波器等。

    4. 应用案例和使用建议


    - 跨线路电容:适用于过桥线路的旁路电容,减少交流干扰,提高电路稳定性。
    - 天线耦合:用于射频信号传输,增强无线通信质量。
    - 滤波器设计:作为低通或高通滤波器的组成部分,提高信号纯度。
    使用建议:
    - 确保安装时引脚间距准确匹配电路板要求,避免接触不良。
    - 在高温环境下使用时,注意散热措施,防止因温度过高导致电容器损坏。

    5. 兼容性和支持


    - 兼容性:适用于各种电路板设计,兼容多种电源配置。
    - 支持服务:Vishay BCcomponents提供详尽的技术文档和支持,如样本套件(例如VY2-KIT-MS),帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:电容器漏电流过高。
    - 解决方案:检查安装是否正确,确认连接是否稳固,必要时更换新电容器。
    - 问题2:电容器失效。
    - 解决方案:查看是否有外部因素影响,如过载、高温等,并调整电路设计以优化性能。
    - 问题3:电容器无法通过测试。
    - 解决方案:重新进行测试,确保所有参数符合规定标准。若仍存在问题,联系技术支持团队寻求进一步帮助。

    7. 总结和推荐


    VY2系列陶瓷盘式电容器是一款高可靠性的安全电容器,广泛适用于多种电路应用。其通过多项国际认证,确保了在复杂电气环境中稳定运行的能力。此外,Vishay BCcomponents提供的详细技术文档和支持,使其成为工程师们信赖的选择。综合考虑其性能指标、适用范围及售后服务,强烈推荐使用VY2系列电容器。

VY2103M63Y5US6UV7参数

参数
电容值 10nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售

VY2103M63Y5US6UV7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2103M63Y5US6UV7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2103M63Y5US6UV7 VY2103M63Y5US6UV7数据手册

VY2103M63Y5US6UV7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.1672 ¥ 1.4632
2250+ $ 0.1639 ¥ 1.4213
3000+ $ 0.1639 ¥ 1.409
7500+ $ 0.1562 ¥ 1.3559
11250+ $ 0.154 ¥ 1.3013
库存: 0
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 0
