GM24A-SR

产品分类: 其他工具
厂牌: BELIMO
产品描述: Belimo 调节型风阀执行器, 40Nm电机转矩, 12 → 26.7mm减震, 24 V 交流/直流电源, 4.5W
供应商型号: 5041337
供应商: 海外现货
标准整包数: 1

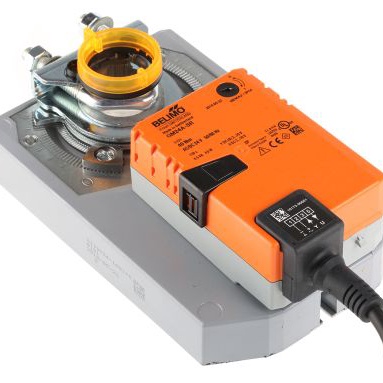

BELIMO 其他工具 GM24A-SR

GM24A-SR概述


    产品简介


    GM24A-SR 翻板执行器
    GM24A-SR 是一款用于调整建筑技术安装中通风口翻板位置的调制式翻板执行器。该产品适用于空气翻板面积最大为约8平方米的应用场合,具有高达40牛米的标称扭矩,可满足大范围的控制需求。它可以通过标准的调制信号(0至10伏直流电)进行控制,同时提供2至10伏直流电的位置反馈信号。这款执行器在建筑通风系统、空调系统及暖通系统等领域有着广泛的应用。

    技术参数


    - 基本电气数据
    - 额定电压:交流/直流 24 V
    - 额定频率:50/60 Hz
    - 额定电压范围:交流 19.2...28.8 V / 直流 19.2...28.8 V
    - 运行功率消耗:4.5 W
    - 待机功率消耗:2 W
    - 电线尺寸所需的功率:6.5 VA
    - 传感器元件:电缆1米长,4芯0.75平方毫米
    - 功能数据
    - 扭矩电机:最小40 Nm
    - 控制定位信号 Y:直流 0...10 V
    - 输入阻抗:典型值100 kΩ
    - 控制操作范围:直流 2...10 V
    - 位置反馈测量电压 U:直流 2...10 V
    - 位置精度:±5%
    - 旋转方向:通过开关0/1选择
    - 最大旋转角度:95°
    - 电机运行时间:150秒/90°
    - 噪声等级:电机最高45 dB(A)
    - 螺旋驱动:通用螺纹夹持器,12...26 mm
    - 位置指示:机械,可插拔
    - 安全数据
    - 保护等级:符合 IEC/EN III级安全超低电压要求
    - 防护等级:符合 IEC/EN IP54,在所有安装位置
    - 认证:符合 IEC/EN 60730-1 和 IEC/EN 60730-2-14
    - 兼容性认证:符合 UL 60730-1A、UL 60730-2-14 和 CAN/CSA E60730-1:02
    - 安装位置:不受限,可以垂直或水平安装

    产品特点和优势


    GM24A-SR 翻板执行器在设计上注重功能性和可靠性。它的主要特点包括:
    - 可直接安装到翻板转轴上,安装简便;
    - 支持手动操作,方便在紧急情况下快速调节;
    - 高功能性可靠性,无需限位开关即可自动停止;
    - 支持多种传感器反馈,满足不同应用需求。

    应用案例和使用建议


    GM24A-SR 翻板执行器在多个场景下得到广泛应用,例如工业厂房的通风系统、大型公共建筑的空调系统以及各种商业楼宇的暖通系统。为了更好地发挥其效能,建议用户在安装前仔细阅读技术手册,并严格按照规定步骤进行安装。此外,用户应注意计算所需的扭矩,确保翻板的实际大小与执行器匹配,以避免潜在的故障。

    兼容性和支持


    GM24A-SR 翻板执行器提供了多种辅助配件,如辅助开关、位置反馈电位计等,可满足不同应用需求。此外,厂商还提供了全面的技术支持,包括安装指导、故障排除等服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问:如何确认执行器是否正常工作?
    - 答: 使用万用表测量输出信号(直流0...10V)是否随翻板位置的变化而变化。如果信号未随位置变化,则可能需要检查接线或反馈电位计。
    2. 问:执行器无法达到指定位置怎么办?
    - 答: 检查控制信号是否正确输入,确认没有外界干扰(如电磁干扰),必要时更换新的控制信号电缆。
    3. 问:执行器工作时噪音较大怎么办?
    - 答: 检查执行器是否安装稳固,是否有松动部件导致摩擦增大;检查电机供电电压是否稳定,如有问题及时调整。

    总结和推荐


    GM24A-SR 翻板执行器以其高可靠性、多功能性和易用性在建筑通风系统的各个应用中表现出色。它不仅具备出色的机械性能,而且在电气方面也有严格的认证保障。总的来说,对于需要高性能翻板执行器的项目,GM24A-SR 是一个非常值得推荐的选择。

GM24A-SR厂商介绍

BELIMO是一家瑞士公司,专注于生产和销售高品质的调节阀和执行器。公司成立于1975年,总部位于瑞士的Hägendorf,是全球建筑自动化和控制领域的领导者之一。

BELIMO的主营产品主要分为以下几类:
1. 调节阀:用于控制流体(如水、蒸汽、气体等)的流量、压力和温度,广泛应用于暖通空调、工业过程控制等领域。
2. 执行器:用于驱动调节阀,实现精确控制,包括电动执行器、气动执行器等。
3. 传感器和控制器:用于监测和控制环境参数,如温度、湿度、CO2浓度等。

BELIMO的产品广泛应用于商业建筑、工业设施、数据中心等,帮助用户实现能效优化、环境控制和过程自动化。

BELIMO的优势在于:
1. 高品质:产品以瑞士制造的高标准著称,性能稳定可靠。
2. 技术创新:持续投入研发,拥有多项专利技术,引领行业创新。
3. 定制化服务:提供定制化解决方案,满足客户的特定需求。
4. 全球服务网络:在全球设有销售和服务网络,为客户提供及时的支持。
