9L28040 008H100

产品分类: 扁平带状线缆
厂牌: BELDEN
产品描述: Flat Ribbon Cable Polyvinyl Chloride 40Conductors 28AWG 300VAC 30.48m
供应商型号: ET-1210278
供应商: 海外现货
标准整包数: 1

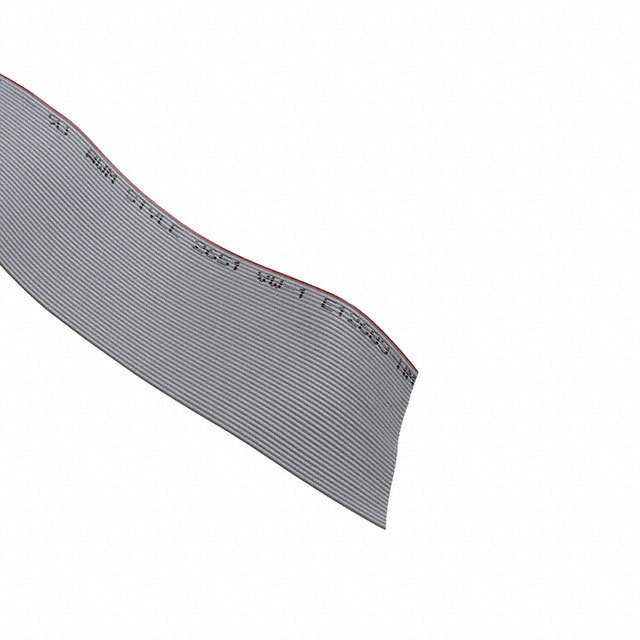

BELDEN 扁平带状线缆 9L28040 008H100

9L28040 008H100概述

    Belden .050" Pitch Flat Gray Ribbon Cable 9L28040 技术手册

    产品简介


    Belden .050" 接口灰色扁平带状电缆是专门为通用电子互连应用设计的产品。它提供了与标准IDC连接器可靠的批量端接能力。该产品广泛应用于需要高可靠性的电子系统中,如计算机、服务器、工业自动化设备等。

    技术参数


    以下是 Belden .050" 接口灰色扁平带状电缆的技术规格和性能参数:
    | 参数 | 规格 |

    | 导体 | 28 AWG镀锡铜丝,40芯 |
    | 绝缘材料 | PVC(聚氯乙烯),壁厚约0.01英寸 |
    | 外护套材料 | 无屏蔽,外护套壁厚约0.035英寸 |
    | 导线间距 | 中心到中心间距:0.050英寸 |
    | 缆线长度 | 每3英寸一圈 |
    | 导体直流电阻 | 约68.2欧姆/1000英尺 |
    | 电容 | 18 pF/英尺(1kHz),15 pF/英尺(1MHz) |
    | 电感 | 0.29 μH/英尺(20MHz),0.2 μH/英尺(1MHz) |
    | 特性阻抗 | 150 欧姆(GS),105 欧姆(GSG) |
    | 延迟时间 | 1.4 ns/英尺,传播速度72% |
    | 工作频率 | 高频段插入损耗为10 MHz至100 MHz |
    | 最大推荐电流 | 每根导体最大推荐电流为1A(20℃) |
    | 工作温度范围 | -40℃至+105℃ |
    | 重量 | 52磅/1000英尺 |
    | 最小弯曲半径 | 3英寸 |

    产品特点和优势


    1. 可靠性高:采用镀锡铜丝导体和PVC绝缘材料,确保在各种工作环境下都能提供稳定的性能。
    2. 广泛的应用范围:适用于计算机、服务器和工业自动化等各类设备。
    3. 便捷的端接方式:支持标准IDC连接器,易于安装和维护。
    4. 环保认证:符合欧盟RoHS、REACH等环保法规,适合用于各种对环保要求高的应用场景。
    5. 高性价比:在保证高性能的同时,成本控制良好,适合大规模生产使用。

    应用案例和使用建议


    1. 计算机和服务器:常用于内部布线,提高系统可靠性。
    2. 工业自动化:适用于复杂控制系统,确保信号传输稳定。
    3. 医疗设备:在高精度应用中提供可靠的信号传输。
    4. 通信设备:作为信号传输的载体,确保数据传输的质量。
    使用建议:
    - 在选择电缆长度时,需考虑到实际应用中的走线需求,避免过长导致信号衰减。
    - 安装过程中需确保正确的接地处理,以减少干扰。
    - 在高温环境下使用时,需注意保持良好的通风散热条件。

    兼容性和支持


    Belden .050" 接口灰色扁平带状电缆与标准IDC连接器兼容。厂商提供全面的技术支持和售后服务,以确保客户能够顺利进行安装和使用。

    常见问题与解决方案


    1. Q: 电缆出现断线现象?
    - A: 检查是否有过度弯曲或拉伸的情况,避免超出最小弯曲半径。
    2. Q: 信号传输质量差?
    - A: 检查是否有电磁干扰,确认接地情况良好。
    3. Q: 电缆过热?
    - A: 确认工作环境温度是否超过规定范围,采取适当的散热措施。

    总结和推荐


    Belden .050" 接口灰色扁平带状电缆以其高可靠性、广泛应用性和良好的环保特性在市场上具有显著的竞争优势。无论是计算机、服务器还是工业自动化设备,都可放心选用此产品。综合考虑其各方面性能,强烈推荐使用。

9L28040 008H100参数

参数
长*宽*高 50.8mm(宽度)*890μm(高度)
零件状态 在售
包装方式 盒装

9L28040 008H100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9L28040 008H100数据手册

厂牌 PDF简要描述 下载
BELDEN 扁平带状线缆 BELDEN 9L28040 008H100 9L28040 008H100数据手册

9L28040 008H100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 876.3078 ¥ 7404.8013
9+ $ 858.7828 ¥ 7256.7144
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7404.8
