9222 004100

产品分类: 同轴线缆
厂牌: BELDEN

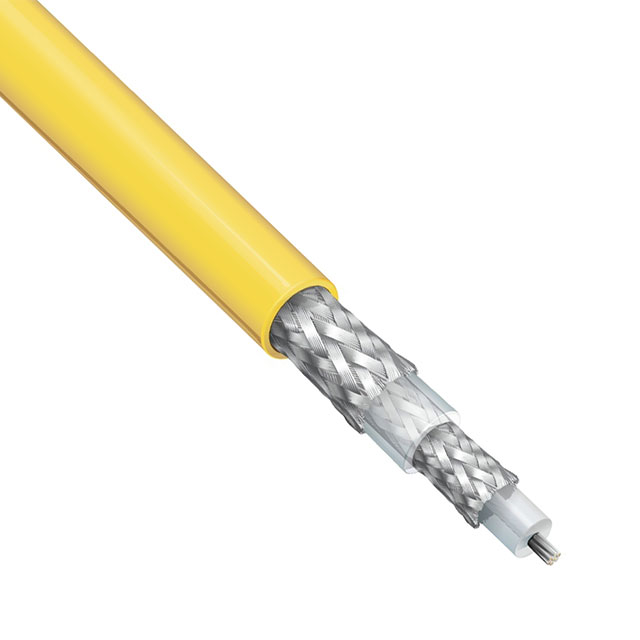

产品描述: Belden 三同轴电缆 9222系列, 7绞线, 6.12mm外径, 50 Ω阻抗, 黄色
供应商型号: 3827117
供应商: 海外现货
标准整包数: 30
BELDEN 同轴线缆 9222 004100

9222 004100概述

    9222型号50Ω Triax RG-58A/U型电缆

    产品简介


    9222型号是一款专为视频传输设计的50欧姆Triax RG-58A/U型电缆。它采用了20 AWG的绞合镀锡铜导体,并具有聚乙烯绝缘层,内外双重镀锡铜编织屏蔽层和PVC外护套。这种电缆主要用于模拟视频、复合视频和视频分配等领域。

    技术参数


    - 构造细节
    - 同轴线
    - 导体:20 AWG绞合(7x28),直径0.038英寸,材料为镀锡铜。
    - 绝缘层:聚乙烯,直径0.12英寸,颜色为白色。
    - 内屏蔽层
    - 屏蔽层:95%覆盖度的双镀锡铜编织屏蔽层。
    - 内护套
    - 材料:聚乙烯,直径0.177英寸。
    - 外屏蔽层
    - 屏蔽层:95%覆盖度的双镀锡铜编织屏蔽层。
    - 外护套
    - 材料:PVC,直径0.241英寸。

    - 电气特性
    - 衰减
    - 频率:1 MHz,衰减0.5 dB/100ft
    - 频率:10 MHz,衰减1.5 dB/100ft
    - 频率:50 MHz,衰减3.3 dB/100ft
    - 频率:100 MHz,衰减4.9 dB/100ft
    - 频率:200 MHz,衰减7.2 dB/100ft
    - 频率:400 MHz,衰减12 dB/100ft
    - 频率:500 MHz,衰减14 dB/100ft
    - 频率:700 MHz,衰减18 dB/100ft
    - 频率:900 MHz,衰减22 dB/100ft
    - 频率:1000 MHz,衰减24 dB/100ft
    - 直流电阻
    - 导体:9.5 Ohm/1000ft
    - 内屏蔽层:4.7 Ohm/1000ft
    - 外屏蔽层:4.3 Ohm/1000ft
    - 电容
    - 电容到屏蔽层:30.8 pF/ft
    - 特性阻抗
    - 50 Ohm
    - 传播速度
    - 66%
    - 最大延迟偏差
    - 66 ns/100m

    - 机械特性
    - 温度范围
    - UL温度:75°C
    - 工作温度:-40°C至+75°C
    - 弯曲半径
    - 固态最小弯曲半径:2.41英寸
    - 安装最小弯曲半径:2.41英寸
    - 最大拉力
    - 92磅(42公斤)
    - 电缆重量
    - 每1000英尺39磅

    产品特点和优势


    9222型号电缆具有出色的信号传输性能,低衰减和高屏蔽效果,使其非常适合于长距离视频传输。它在各种恶劣环境下也能保持稳定性能,是专业视频传输的理想选择。

    应用案例和使用建议


    - 应用案例:这款电缆被广泛应用于电视演播室、现场直播设备、医疗成像系统等需要高质量视频传输的场合。
    - 使用建议:在安装过程中应确保电缆不被过度弯曲或拉伸,以避免影响信号传输质量。定期检查电缆接头和屏蔽层是否完好无损,确保长期稳定运行。

    兼容性和支持


    9222型号电缆与其他标准Triax电缆系统兼容,可以轻松集成到现有系统中。厂商提供了详细的使用手册和技术支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:电缆信号传输质量下降。
    - 解决方案:检查电缆接头和屏蔽层是否有损坏,重新接线并确保屏蔽层连接良好。
    - 问题2:电缆出现断线。
    - 解决方案:检查电缆是否存在物理损伤,如弯折过度或挤压。如果发现损坏,需更换新的电缆。

    总结和推荐


    9222型号电缆凭借其优异的电气特性和可靠的机械性能,在视频传输领域表现出色。无论是对于专业广播还是医疗影像系统,都是理想的选择。推荐使用该产品以获得最佳的信号传输体验。

9222 004100参数

参数
100.0' (30.48m)
零件状态 在售

9222 004100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9222 004100数据手册

厂牌 PDF简要描述 下载
BELDEN 同轴线缆 BELDEN 9222 004100 9222 004100数据手册

9222 004100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2056.7916
库存: 145
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2056.79
