首页  >  产品百科  >  9L28026 008H100

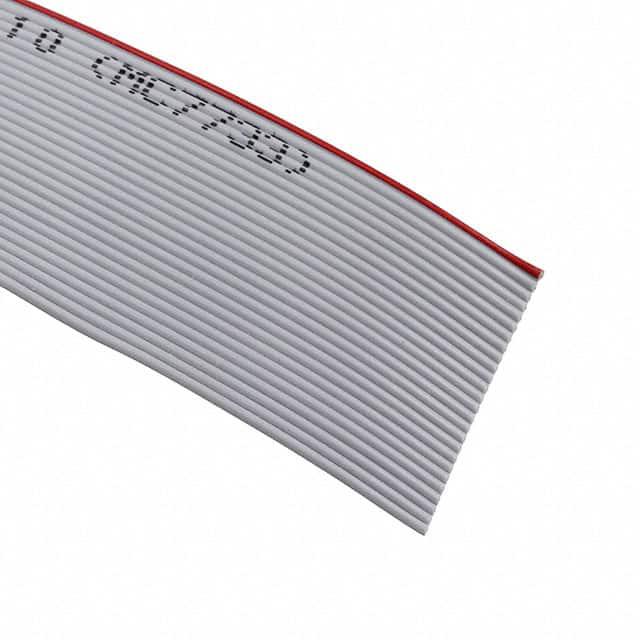

9L28026 008H100

产品分类: 扁平带状线缆
厂牌: BELDEN
产品描述: Flat Ribbon Cable Polyvinyl Chloride 26Conductors 28AWG 300VAC 30.48m
供应商型号: ET-2764889
供应商: 海外现货
标准整包数: 1
BELDEN 扁平带状线缆 9L28026 008H100

9L28026 008H100概述


    产品简介


    产品名称:9L28026
    产品类型:扁平灰带状电缆
    产品型号:9L280XX系列
    导体规格:28 AWG (7x36) 镀锡铜
    绝缘材料:聚氯乙烯(PVC)
    主要功能:内部互连,电子设备内部布线,通过标准IDC连接器可靠批量端接
    应用领域:
    - 内部互连
    - 电子设备内部布线
    - 高可靠性连接

    技术参数


    物理特性:
    - 导体规格:28 AWG (7x36) 镀锡铜
    - 导体数量:26根
    - 绝缘材料:聚氯乙烯(PVC)
    - 标称壁厚:0.010英寸
    - 颜色:灰色
    - 第一根导体带有红色条纹
    构造和尺寸:
    - 导体间距(中心到中心):0.050 ± 0.002 英寸
    - 导体间距(中心到中心,外部):1.250 ± 0.008 英寸
    - 外护套(宽度):1.300 ± 0.008 英寸
    - 外护套(厚度):0.035 英寸
    电气特性:
    - 导体直流电阻(标称):68.2 欧姆/1000英尺
    - 容抗(1kHz):18 pF/英尺
    - 容抗(1MHz):10 pF/英尺
    - 最小绝缘电阻:10,000 兆欧
    - 电感(1MHz):0.29 µH/英尺
    - 阻抗(150 欧姆 GS模式;105 欧姆 GSG模式)
    - 速度(标称延迟):1.4 ns/英尺,72% 速度
    - 不平衡串扰(典型值):4.8%(NEXT),7%(FEXT)
    机械特性:
    - 批量电缆重量:30 磅/1000英尺
    环境标准:
    - UL AWM Style Compliance: 2651
    - CSA AWM Compliance: I A
    - 符合欧盟多项环保指令

    产品特点和优势


    独特功能:
    - 高密度布线设计,适用于紧凑空间的电子设备内部连接。
    - 采用PVC绝缘材料,具有良好的阻燃性和低烟特性。
    - 26根导体的设计使得它能够支持多通道通信。
    - 镀锡铜导体提高了导电性和耐腐蚀性。
    优势:
    - 高可靠性,适用于各种严苛的工作环境。
    - 可通过标准IDC连接器进行批量端接,提高生产效率。
    - 遵循多项国际标准,确保安全性和兼容性。

    应用案例和使用建议


    应用场景:
    - 在工业自动化系统中作为内部布线。
    - 在医疗设备中用于信号传输。
    - 在数据中心内部互连网络中作为高速数据传输电缆。
    使用建议:
    - 在安装时,确保正确的连接器选择,以实现最佳性能。
    - 使用合适的工具进行剥线和压接操作,以避免损伤导体。
    - 定期检查和维护电缆,确保其长期稳定运行。

    兼容性和支持


    兼容性:
    - 与标准IDC连接器兼容。
    - 与其他遵循UL和CSA标准的电子设备兼容。
    支持和维护:
    - 提供详细的安装指南和技术支持。
    - 提供售后服务和保修服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:电缆过热
    - 解决方案: 检查电缆是否有破损或接触不良,重新安装并确保连接牢固。
    2. 问题:信号传输不稳定
    - 解决方案: 检查连接器和接口,确保没有氧化或污染,必要时更换新的连接器。
    3. 问题:电缆弯曲导致信号衰减
    - 解决方案: 保持电缆的自然弯曲半径,避免过度弯折。

    总结和推荐


    总结:
    - 9L28026是一款高性能的扁平灰带状电缆,适用于各种电子设备内部布线和互连需求。
    - 其高可靠性、易于安装和维护等特点使其在市场上具备强大的竞争力。
    - 该电缆符合多项国际标准,确保了安全性和兼容性。
    推荐:
    - 强烈推荐在需要高密度互连和内部布线的工业自动化系统、医疗设备和数据中心中使用该产品。
    - 对于需要稳定信号传输和可靠连接的应用场景,9L28026是一个理想的选择。

9L28026 008H100参数

参数
长*宽*高 33.02mm(宽度)
零件状态 在售
包装方式 盒装

9L28026 008H100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9L28026 008H100数据手册

厂牌 PDF简要描述 下载
BELDEN 扁平带状线缆 BELDEN 9L28026 008H100 9L28026 008H100数据手册

9L28026 008H100封装设计

查看详情并下载
Symbol
Footprint
3D Model
