9272 006U500

产品分类: 同轴线缆
厂牌: BELDEN

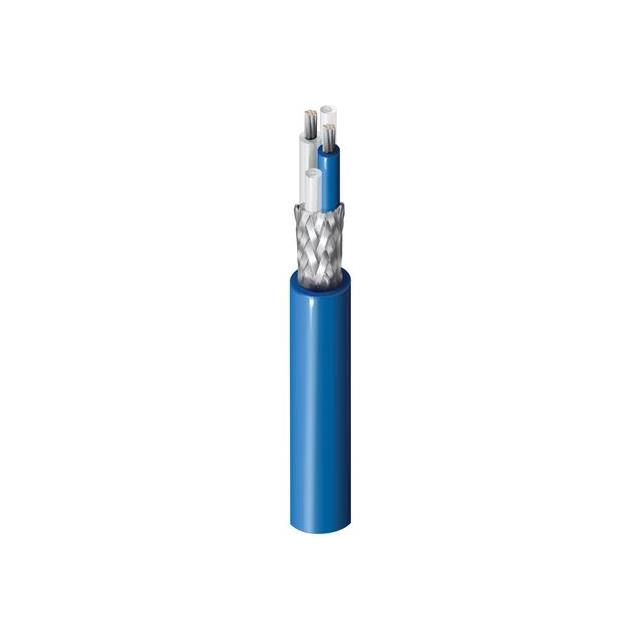

产品描述: Belden 双轴线, 屏蔽, 7绞线, 6.2mm外径, 78 Ω阻抗, 蓝色
供应商型号: 382554
供应商: 海外现货
标准整包数: 152
BELDEN 同轴线缆 9272 006U500

9272 006U500概述


    产品简介


    产品名称:9272
    产品类型:78Ω双轴电缆(Twinax)
    主要功能:
    - 78Ω阻抗的双轴电缆,适用于射频(RF)领域。
    - 具有双芯结构,每根导体直径为0.038英寸,由7股细铜丝绞合而成,并经过镀锡处理。
    - 采用聚乙烯绝缘层和镀锡铜编织屏蔽层(覆盖率达到93%),外覆PVC护套。
    应用领域:
    - 本产品广泛应用于射频信号传输领域,如通信设备、广播电视、测试仪器等。

    技术参数


    - 物理特性:
    - 导体:20AWG,7×28股镀锡铜丝,单根导体直径为0.038英寸。
    - 绝缘层:聚乙烯(PE),外径为0.0755英寸。
    - 外层屏蔽:镀锡铜编织层,覆盖率93%。
    - 外护套:PVC,外径为0.244英寸。
    - 电气特性:
    - 阻抗:78Ω。
    - 电阻:每1000英尺约9.5欧姆。
    - 电容:每英尺19.7pF。
    - 电感:每英尺0.020μH。
    - 延迟:每100米最大延迟66ns,每英尺延迟1.54ns。
    - 传播速度:66%光速。
    - 频率响应:
    - 在不同频率下的插入损耗分别为:1MHz时0.6dB/100英尺,10MHz时2.1dB/100英尺,最高至400MHz时16dB/100英尺。
    - 机械特性:
    - 每1000英尺重量:38磅。
    - 最大拉力:55磅。
    - 最小弯曲半径:2.5英寸。
    - 温度范围:
    - 工作温度范围:-30°C至+75°C。
    - 额定电压:300V RMS。
    - 认证标准:
    - 符合美国国家电气规范(NEC)和(UL)标准,为CM等级。
    - 符合欧洲CPR标准,Euroclass Eca。

    产品特点和优势


    - 高阻抗匹配:78Ω的阻抗非常适合高频应用,保证了信号传输的稳定性和可靠性。
    - 优秀的屏蔽效果:高达93%的编织层覆盖率为信号传输提供了强大的电磁干扰防护。
    - 良好的耐温性能:-30°C至+75°C的工作温度范围,使其能够在多种恶劣环境中稳定工作。
    - 环保材料:符合多项国际环保标准,如RoHS和WEEE,适用于绿色制造领域。

    应用案例和使用建议


    - 射频传输:该电缆特别适用于需要高带宽和低延迟的应用场景,如无线通信基站、广播电视发射塔等。
    - 系统集成:由于其优良的电气特性和机械性能,可以轻松集成到各种射频设备中,提供可靠的信号连接。
    - 户外部署:虽然不适用于埋地敷设,但黑颜色的版本适合户外暴露环境使用。
    使用建议:
    - 在铺设过程中注意弯曲半径的限制,避免超过最小弯曲半径以防止损坏。
    - 考虑到电缆的高频性能,合理布置电缆路径,尽量减少拐角和不必要的重叠部分,以保持信号传输质量。

    兼容性和支持


    - 兼容性:该产品与其他主流射频设备高度兼容,可在多种不同的通信系统中使用。
    - 技术支持:制造商Belden提供详细的技术文档和客户支持服务,帮助用户快速解决问题并优化系统性能。

    常见问题与解决方案


    - 问题一:电缆弯曲半径超出限制
    - 解决办法:严格按照制造商推荐的最小弯曲半径进行操作,避免过度弯曲导致电缆损坏。

    - 问题二:电缆屏蔽效果不佳
    - 解决办法:确保正确安装屏蔽层,检查是否有破损或松动的地方,并及时修复。

    总结和推荐


    总结:
    9272型号78Ω双轴电缆是一款专为高频射频应用设计的产品。其具备出色的阻抗匹配、优异的屏蔽效果和广泛的温度适应能力,在各类通信和广播系统中表现出色。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐9272型号电缆作为高频射频信号传输的理想选择。无论是大型通信网络还是小型实验室测试设备,它都能提供可靠稳定的信号连接,满足用户的多样化需求。

9272 006U500参数

参数
500.0' (152.40m)
应用等级 工业级
零件状态 在售

9272 006U500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9272 006U500数据手册

厂牌 PDF简要描述 下载
BELDEN 同轴线缆 BELDEN 9272 006U500 9272 006U500数据手册

9272 006U500封装设计

查看详情并下载
Symbol
Footprint
3D Model
