9538.01152

产品分类:
厂牌: BELDEN
产品描述:
供应商型号: 9538.01152
供应商: TME
标准整包数: 2
BELDEN  9538.01152

9538.01152概述


    产品简介

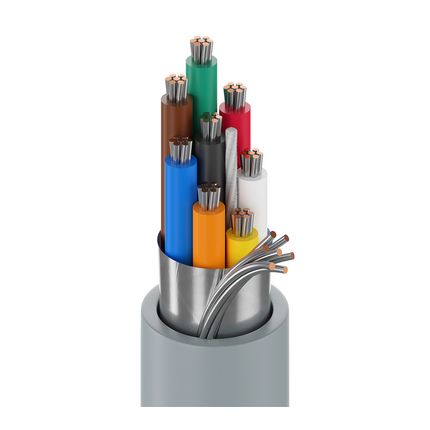

    产品类型: 8芯计算机电缆
    主要功能: 主要用于EIA RS-232通信标准下的计算机网络连接。
    应用领域: 广泛应用于数据中心、工业自动化控制、服务器机房、以及需要高可靠性的通信连接场合。

    技术参数


    - 导体:
    - 规格:24 AWG(7x32)绞合镀锡铜
    - 总导体数:8根
    - 绝缘层:
    - 材料:PVC(聚氯乙烯)
    - 厚度:0.254毫米
    - 外屏蔽层:
    - 材料:铝箔-聚酯复合膜(Beldfoil®)
    - 覆盖率:100%
    - 排流线规格:24 AWG(7x32)绞合镀锡铜
    - 外护套:
    - 材料:PVC(聚氯乙烯)
    - 厚度:0.8128毫米
    - 总直径: 5.690毫米
    - 机械特性:
    - 工作温度范围:-30°C至+80°C
    - 最大推荐拉力:195.721牛顿
    - 最小弯曲半径:57.150毫米
    - 电气特性:
    - 导体到导体的标称电容:108.273 pF/m
    - 导体到其他导体及屏蔽层的标称电容:213.265 pF/m
    - 导体直流电阻:82.025 Ω/km
    - 屏蔽层直流电阻:59.058 Ω/km
    - 最大工作电压:300 V RMS

    产品特点和优势


    - 高可靠性: 采用铝箔-聚酯复合膜屏蔽层,确保在高电磁干扰环境下依然能够稳定工作。
    - 高性能传输: 优秀的电气特性保证了信号传输的低损耗和低干扰。
    - 耐用性: PVC材料制成的绝缘层和外护套提供了优异的物理性能,耐磨损、耐腐蚀。
    - 易于安装: 8芯的设计使得布线更加灵活方便,符合EIA RS-232标准。

    应用案例和使用建议


    应用案例
    此电缆适用于数据中心、工业自动化控制系统、服务器机房等场合,尤其是对传输速度和稳定性要求较高的应用。
    使用建议
    - 在安装过程中,确保最小弯曲半径不小于57.150毫米,以避免损伤内部结构。
    - 使用时应保持适当的拉力不超过195.721牛顿,防止电缆受损。
    - 安装完毕后,建议定期检查电缆的绝缘层和外护套是否有破损或老化现象。

    兼容性和支持


    - 兼容性: 本产品符合EIA RS-232通信标准,可以与各种支持该标准的设备兼容。
    - 支持和服务: Belden公司提供全面的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助和解决方案。

    常见问题与解决方案


    1. 问题: 电缆在传输过程中出现信号干扰。
    解决方案: 检查布线路径是否存在强电磁干扰源,必要时使用金属管进行隔离保护。
    2. 问题: 电缆的弯曲半径太小导致损坏。
    解决方案: 确保电缆的弯曲半径至少为57.150毫米。
    3. 问题: 电缆在高温环境中工作不稳定。
    解决方案: 保持工作环境温度在-30°C至+80°C之间,避免超出该范围。

    总结和推荐


    这款8芯计算机电缆以其出色的电气特性和物理性能,在数据中心、工业自动化等领域具有显著的应用价值。特别是在高电磁干扰环境下,其优秀的屏蔽效果能够提供稳定的信号传输。综合考虑其可靠性、兼容性和厂家的支持服务,强烈推荐使用此款产品。

9538.01152参数

参数
长*宽*高 152m(长度)

9538.01152厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9538.01152数据手册

厂牌 PDF简要描述 下载
BELDEN BELDEN 9538.01152 9538.01152数据手册

9538.01152封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.018 ¥ 49.0776
50+ $ 4.584 ¥ 37.1209
100+ $ 4.116 ¥ 33.331
152+ $ 3.636 ¥ 29.444
库存: 152
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.07
