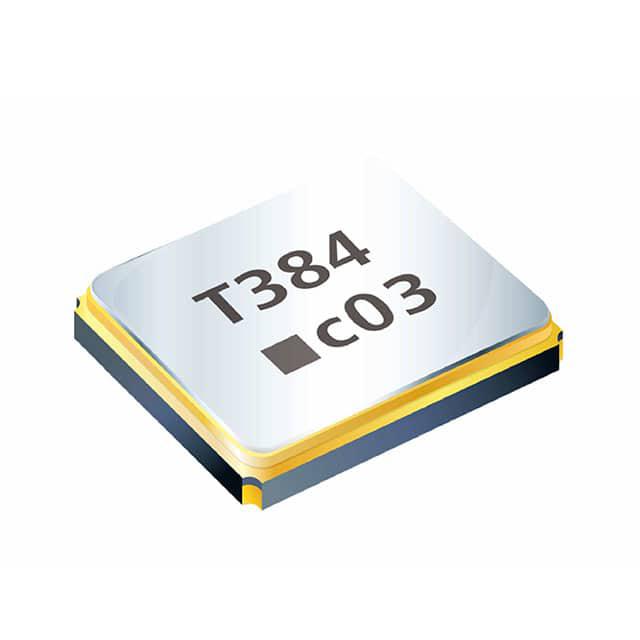

8Y-32.000MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 32MHz 80Ω 贴片安装 2mm*1.6mm*550μm
供应商型号: DECI-8Y-32.000MAAJ-T
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 无源晶振 8Y-32.000MAAJ-T

8Y-32.000MAAJ-T概述


    产品简介


    本技术手册主要介绍的是TXC公司生产的8Y系列石英晶体单位。这是一种小型表面贴装(SMD)类型的晶体单元,适用于多种高科技应用领域。这类晶体具有极高的精度和频率稳定性,能够提供优异的热稳定性和环境适应性。常见的应用领域包括便携式数字设备(如PDA)、数码相机(DSC)、数字视频摄像机(DVC)、个人电脑(PC)等。此外,它们还符合RoHS标准并采用无铅制造工艺,因此在环保方面表现出色。

    技术参数


    - 尺寸:2.0 x 1.6 x 0.5 mm
    - 频率范围:16 ~ 54 MHz
    - 频率容差:在25°C时为±10 ppm 或 ±20 ppm,也可根据需求进行定制
    - 频率稳定性:在整个操作温度范围内为±10 ppm 或 ±20 ppm,亦可按照要求定制
    - 操作温度范围:-10 ~ +70°C 或指定温度
    - 并联电容(C0):最大值为3 pF
    - 驱动功率:1 ~ 200 μW(典型值为50 μW)
    - 负载电容:8 pF、10 pF 或 12 pF,也可根据需求定制
    - 老化率:每年不超过±3 ppm
    - 储存温度范围:-40 ~ +85°C

    产品特点和优势


    - 极小的尺寸:8Y系列是极小的SMD类型晶体,适用于空间受限的设计。
    - 高精度和稳定性:无论是频率精度还是稳定性都十分出色,确保在各种条件下都能正常工作。
    - 卓越的环境特性:具备出色的热稳定性和环境适应能力,适用于多种苛刻环境。
    - 广泛的适用性:可用于多个领域的电子设备,包括PDA、DSC、DVC、PC等。
    - 符合环保标准:采用无铅材料制造,满足RoHS标准,确保产品在环保方面的合规性。

    应用案例和使用建议


    在实际应用中,8Y系列石英晶体被广泛应用于各种便携式设备和消费电子产品中,例如智能手机、平板电脑等。对于设计工程师而言,建议在选择负载电容时考虑具体的应用环境和所需的频率精度,以确保设备的最佳性能。同时,在高温环境中使用时需注意晶体的老化率,定期检查以确保其性能不受影响。

    兼容性和支持


    8Y系列石英晶体的设计使其可以轻松集成到现有电路板上,并与其他电子元器件和设备无缝配合。厂商提供全面的技术支持和售后服务,包括详细的安装指南、维修服务和定制化的技术支持,以帮助用户充分利用其产品的潜力。

    常见问题与解决方案


    1. 问题:在高频应用中晶体不稳定。
    - 解决方案:检查并调整驱动功率,确保其处于合适的水平。另外,考虑更换负载电容以获得更好的频率稳定性。

    2. 问题:晶体在低温下出现异常。
    - 解决方案:确保所有组件均在推荐的操作温度范围内工作,必要时采取保温措施。

    总结和推荐


    总体来看,8Y系列石英晶体是一款非常优秀的电子元器件,特别适合于需要高精度和高稳定性的应用场合。其极小的尺寸、出色的环境适应性以及良好的兼容性使其成为许多高端电子产品的理想选择。鉴于其众多优点,我们强烈推荐使用这款产品。

8Y-32.000MAAJ-T参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 80Ω
频率 32MHz
驱动电平 -
长*宽*高 2mm*1.6mm*550μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

8Y-32.000MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 8Y-32.000MAAJ-T 8Y-32.000MAAJ-T数据手册

8Y-32.000MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
