7B-24.000MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 24MHz 40Ω 贴片安装 5mm*3.2mm*1.05mm
供应商型号: UA-7B-24.000MAAJ-T
供应商: 海外现货
标准整包数: 1000

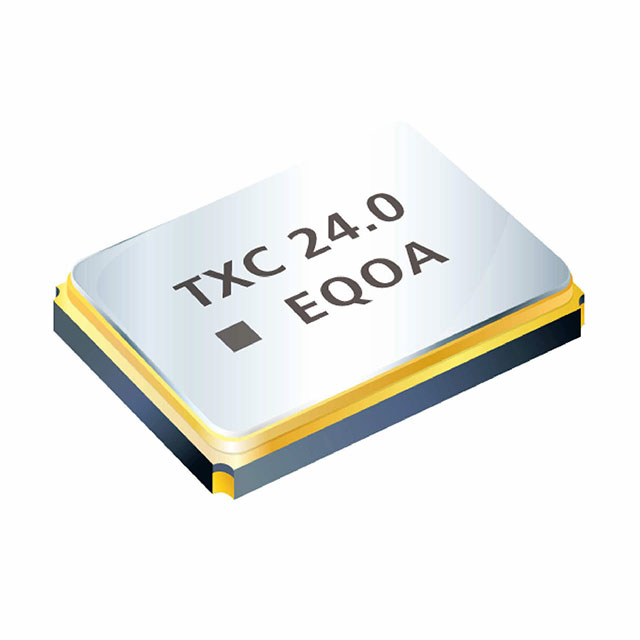

TXC/台湾晶技 无源晶振 7B-24.000MAAJ-T

7B-24.000MAAJ-T概述


    产品简介


    基本介绍
    本篇技术手册描述的产品为7B系列石英晶体振荡器(SMD)。作为高性能的电子元器件,7B系列石英晶体振荡器广泛应用于各种高频信号处理场合,包括蓝牙设备、无线通信装置、数码相机(DSC)、个人数字助理(PDA)、手机和USB接口卡等。这些晶体振荡器以其高精度和稳定性著称,在减少电磁干扰(EMI)方面表现优异。此外,它们完全符合RoHS指令,无铅且环保。

    技术参数


    规格及性能参数
    | 参数 | 规格 |

    | 封装尺寸 | 5.0 x 3.2 x 0.9 mm |
    | 工作频率范围 | 8 ~ 125 MHz |
    | 频率容差(25℃) | ± 30 ppm,或根据需求定制 |
    | 频率稳定性(操作温度范围内) | ± 3 ppm / 年最大值 |
    | 操作温度范围 | -40 ~ +85 ℃ |
    | 虚载电容 | 5 pF最大值(典型值2 pF) |
    | 驱动功率 | 1 ~ 200 μW(典型值100 μW) |
    | 负载电容 | 10 pF, 16 pF, 20 pF,或根据需求定制 |
    | 老化速率 | ± 1 ppm / 年最大值 |

    产品特点和优势


    独特功能和优势
    1. 高精度和宽频范围:该晶体振荡器覆盖广泛的频率范围,同时保持高精度。
    2. 卓越的频率稳定性和可靠性:即使在较宽的操作温度范围内,也能保持极高的频率稳定度。
    3. 优秀的EMI抑制能力:减少电磁干扰对于现代电子产品尤为重要,7B系列在这方面表现出色。
    4. 适用性强:适用于多种高频应用场合,如蓝牙、无线通信等。
    5. 绿色环保:通过RoHS认证,确保产品环保无害。

    应用案例和使用建议


    实际应用场景
    - 在蓝牙耳机中,用于生成稳定的无线信号。
    - 在手机制造过程中,提供可靠的时钟源以保证通信质量。
    使用建议
    - 确保安装时接触良好,避免电磁干扰。
    - 根据具体应用需求选择合适的负载电容。

    兼容性和支持


    兼容性
    该7B系列石英晶体振荡器设计灵活,易于与其他主流电子元器件配合使用。厂商提供全面的技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后信号质量不稳定 | 检查安装位置是否有电磁干扰;确认负载电容与电路匹配。 |
    | 长期使用中出现频率漂移 | 检查工作环境温度是否超出规定范围;确保设备散热良好。 |

    总结和推荐


    综合评估
    7B系列石英晶体振荡器凭借其高精度、宽频率范围以及优良的EMI抑制能力,在多个应用领域中展现出显著优势。其环保特性进一步提升了产品的市场竞争力。对于需要高稳定性和低噪声信号的电子设备,强烈推荐选用此款产品。

7B-24.000MAAJ-T参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 24MHz
长*宽*高 5mm*3.2mm*1.05mm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

7B-24.000MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7B-24.000MAAJ-T 7B-24.000MAAJ-T数据手册

7B-24.000MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
