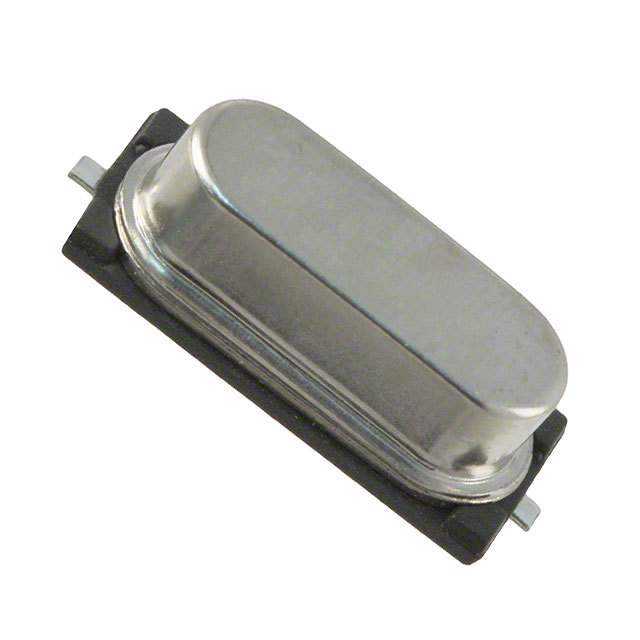

9C24020002

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 10pF ±30ppm ±30ppm 24MHz 30Ω HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: DECI-9C24020002
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 无源晶振 9C24020002

9C24020002概述

    石英晶体振荡器技术手册

    1. 产品简介


    石英晶体(Quartz Crystals)是一种广泛应用于电子产品中的基础电子元器件。本手册所介绍的产品属于表面贴装型晶体单元,主要用于提供高精度的频率参考。此类晶体具有多种标准频率,广泛应用于PC、STB、LCD模块、以及电缆调制解调器等领域。此外,该产品符合RoHS标准,并且是无铅产品。

    2. 技术参数


    以下为该石英晶体的技术规格:
    | 规格 | 描述 |

    | 频率范围 | 3.2MHz 至 90MHz |
    | 频率容差 | ± 30ppm 或根据需求指定 |
    | 工作温度范围 | -20℃ 至 +70℃ 或根据需求指定 |
    | 贮存温度范围 | -40℃ 至 +85℃ |
    | 相当串联电阻(ESR) | 最大200Ω(3.2~3.686MHz),最大150Ω(3.686~5MHz),最大80Ω(5~10MHz),最大40Ω(10~14MHz),最大30Ω(14~30MHz),最大100Ω(27~30MHz),最大80Ω(30~50MHz),最大60Ω(50~90MHz) |
    | 并联电容(C0) | 最大7pF |
    | 驱动功率 | 1~500μW(典型值为100μW) |
    | 负载电容 | 16pF、20pF、30pF、32pF 或根据需求指定 |
    | 年龄老化率 | 最大±5ppm/年 |

    3. 产品特点和优势


    - 高频率拉扯能力:允许在不影响频率稳定性的前提下进行高频调整。
    - 低相串电阻:提高电路的效率和可靠性。
    - 大批量生产能力强:适合于大规模生产需求。
    - 环境友好:符合RoHS标准,无铅环保。

    4. 应用案例和使用建议


    该石英晶体广泛应用于各种频率敏感的应用中,例如PC主板上的时钟信号、机顶盒中的频率基准以及液晶显示模块等。在使用过程中,建议严格按照额定参数操作以保证频率稳定性和可靠性。

    5. 兼容性和支持


    该产品设计用于兼容广泛的表面贴装工艺,支持在大多数现代电路板上安装。制造商提供了详尽的技术支持文档,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题:频率不稳定
    - 解决方法: 检查驱动功率是否合适,确认是否符合规定的负载电容。
    - 问题:产品损坏
    - 解决方法: 确认工作环境温度和储存条件是否满足要求。

    7. 总结和推荐


    该石英晶体凭借其卓越的频率稳定性和环境适应性,在同类产品中脱颖而出。无论是在高精度频率控制还是大批量生产的环境中,都能表现出色。鉴于上述优点,我们强烈推荐此产品给需要高性能晶体振荡器的用户。

9C24020002参数

参数
驱动电平 -
负载电容 10pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
频率 24MHz
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售

9C24020002数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C24020002 9C24020002数据手册
