7M-24.000MEEQ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 10pF ±10ppm ±10ppm 24MHz 60Ω 100μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: UA-7M-24.000MEEQ-T
供应商: 海外现货
标准整包数: 3000

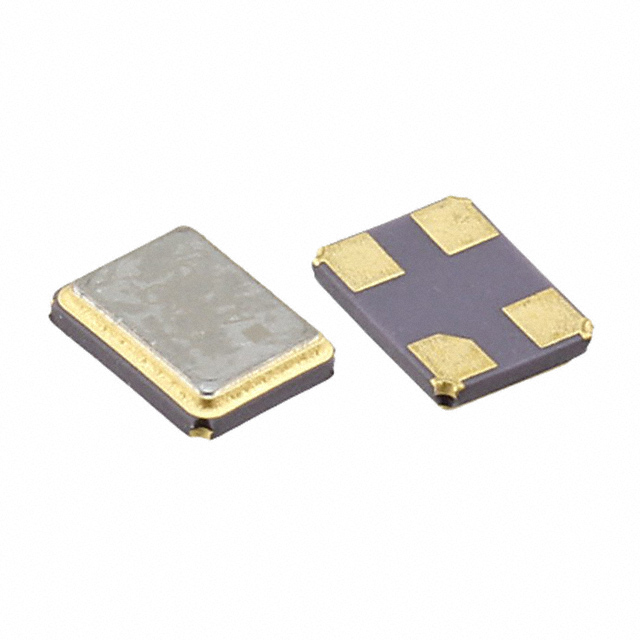

TXC/台湾晶技 无源晶振 7M-24.000MEEQ-T

7M-24.000MEEQ-T概述

    高质量文章:7M MHz晶体技术手册

    1. 产品简介


    本产品是一款频率范围为10MHz到114MHz的晶体振荡器,适用于计算机外设、消费类产品及各种无线通信设备。晶体振荡器是一种用于产生稳定频率信号的重要电子元件,广泛应用于计算机、手机、数码相机(DSC)、显示设备、电视等领域。

    2. 技术参数


    - 频率范围:10MHz 至 114MHz
    - 最大阻抗:
    - 16 ~ 20 MHz:60Ω
    - 20 ~ 64 MHz:50Ω
    - 80 ~ 114 MHz:60Ω
    - 12 ~ 16 MHz:80Ω
    - 10 ~ 12 MHz:150Ω
    - 60 ~ 80 MHz:80Ω
    - 老化稳定性:±3ppm (第一年)
    - 驱动水平:1 ~ 200μW (典型值:100μW)
    - 负载电容:6pF, 8pF, 9pF, 10pF, 12pF, 16pF, 18pF, 20pF
    - 并联电容:3pF
    - 工作温度范围:
    - 操作温度范围(TOTR):-20°C 至 +70°C
    - 存储温度范围(TSTR):-55°C 至 +125°C
    - 频率稳定度:
    - ±20 ppm (-40°C 至 +85°C)
    - ±15 ppm
    - ±60 ppm (-40°C 至 +125°C)

    3. 产品特点和优势


    - 高精度频率:频率误差低至±10ppm,确保稳定的信号输出。
    - 宽温范围:可在极端环境下稳定工作,满足不同应用场景的需求。
    - 小尺寸封装:采用3.2 x 2.5 x 0.7mm的Ceramic SMD封装,适合紧凑设计。
    - 环保合规:符合RoHS标准,无铅且环保。

    4. 应用案例和使用建议


    - 应用案例:智能手机、无线路由器、蓝牙设备、监控摄像头等。
    - 使用建议:在高温环境中使用时,建议选择温度稳定性更高的型号以保证长期可靠性;在高频应用中,应选用低阻抗的型号以提高效率。

    5. 兼容性和支持


    - 兼容性:与大多数主流的SMT工艺设备兼容,易于集成到现有电路板设计中。
    - 支持和服务:厂家提供详尽的技术支持文档和售后服务,包括安装指南、调试建议等。

    6. 常见问题与解决方案


    - 问题1:晶体振荡器输出频率不稳定。
    - 解决方案:检查电源电压是否稳定,确认周围是否有干扰源,必要时可更换更稳定的型号。

    - 问题2:晶体振荡器无法正常启动。
    - 解决方案:检查连接线路是否正确,确认负载电容是否合适,同时确保电源供应正常。

    7. 总结和推荐


    7M MHz晶体振荡器以其高精度、高稳定性和宽温范围的优势,在多个领域表现出色。其紧凑的设计和环保材料使其成为市场上极具竞争力的产品之一。如果您正在寻找一款高效稳定的晶体振荡器,7M MHz晶体是一个值得推荐的选择。

7M-24.000MEEQ-T参数

参数
等效串联电阻 60Ω
频率 24MHz
驱动电平 100μW
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7M-24.000MEEQ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7M-24.000MEEQ-T 7M-24.000MEEQ-T数据手册

7M-24.000MEEQ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5963 ¥ 4.9966
6000+ $ 0.5463 ¥ 4.5776
12000+ $ 0.4963 ¥ 4.1586
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 14989.8
