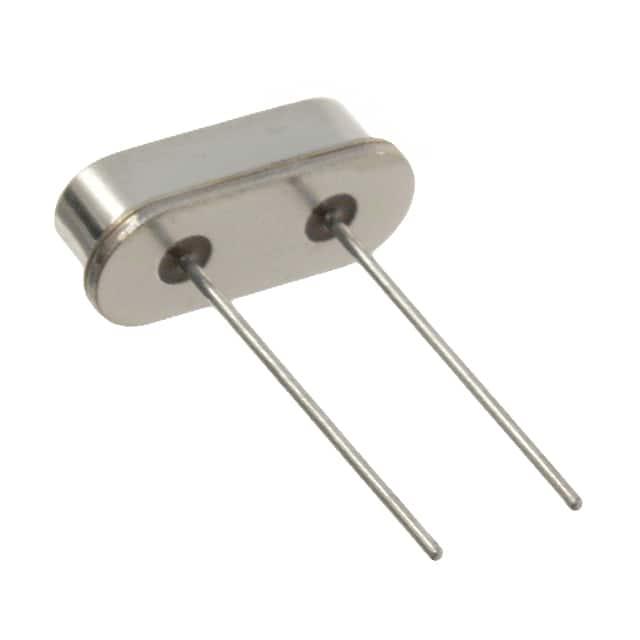

9B-48.000MEEJ-B

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±10ppm ±10ppm 48MHz 80Ω HC-49 通孔安装 11.5mm*5mm*3.68mm
供应商型号: 1842258
供应商: element14
标准整包数: 1
TXC/台湾晶技 无源晶振 9B-48.000MEEJ-B

9B-48.000MEEJ-B概述

    高品质石英晶体产品技术手册

    1. 产品简介


    石英晶体是一种用于稳定频率和产生振荡信号的重要电子元器件,广泛应用于电视(TV)、机顶盒(STB)、液晶显示器(LCD)模块以及电缆调制解调器等领域。本手册重点介绍的是TXC公司的金属外壳系列石英晶体——HC-49S 9B系列。这类晶体以其出色的电阻焊技术和丰富的标准频率选择而著称,特别适合需要高精度频率控制的应用场合。

    2. 技术参数


    - 封装尺寸: 9B类型,单位为mm。
    - 频率范围: 3.2 MHz 至 90 MHz。
    - 频率容差(在25°C时): ±30 ppm(或根据要求定制)。
    - 频率稳定性(在整个操作温度范围内): ±30 ppm(或根据要求定制)。
    - 工作温度范围: -20°C 至 +70°C(或根据要求定制)。
    - 并联电容(C0): 最大7 pF。
    - 驱动功率: 1 μW 至 500 μW(典型值为100 μW)。
    - 负载电容: 系列可选16 pF、20 pF、30 pF、32 pF 或根据要求定制。
    - 老化率(在25°C时): 最大±5 ppm/年。
    - 存储温度范围: -40°C 至 +85°C。
    - 等效串联电阻(ESR):
    - 3.2 ~ 3.686 MHz: 最大200 Ω。
    - 3.686 ~ 5 MHz: 最大150 Ω。
    - 5 ~ 10 MHz: 最大80 Ω。
    - 10 ~ 14 MHz: 最大40 Ω。
    - 14 ~ 30 MHz: 最大30 Ω。
    - 27 ~ 30 MHz: 最大100 Ω。
    - 30 ~ 50 MHz: 最大80 Ω。
    - 50 ~ 90 MHz: 最大60 Ω。

    3. 产品特点和优势


    HC-49S 9B系列石英晶体具有以下几个显著的特点:
    - 高频率拉扯能力:更高的频率可调节范围和较低的等效串联电阻。
    - 成本效益:更低的成本和更高的量产能力,适合大批量生产的需求。
    - 环保合规:符合RoHS标准,无铅。
    - 多种频率选择:提供广泛的频率选项以满足不同的需求。

    4. 应用案例和使用建议


    此类石英晶体被广泛应用于各种电子产品中,例如电视、机顶盒、液晶显示器和电缆调制解调器。在这些应用中,频率的稳定性至关重要。建议在安装和使用前进行详细的测试,以确保晶体在不同环境下的性能表现。特别是在极端温度条件下,应考虑晶体的温度稳定性。

    5. 兼容性和支持


    HC-49S 9B系列石英晶体的设计充分考虑到与其他电子元器件的兼容性,适用于多种设备。厂商提供了详尽的技术文档和支持服务,包括样品请求、定制频率选择以及应用咨询,以帮助客户更好地利用这些晶体的功能。

    6. 常见问题与解决方案


    - 问题1: 如何正确选择合适的频率?
    - 解决方案: 联系厂商获取详细的产品手册,根据具体应用的要求选择适当的频率。

    - 问题2: 在高温环境下使用时需要注意什么?
    - 解决方案: 确保所选晶体的温度稳定性符合应用要求,并在设计电路时考虑温度补偿措施。

    7. 总结和推荐


    综上所述,TXC公司的HC-49S 9B系列石英晶体凭借其广泛的频率选择、优良的频率稳定性和低成本特性,在市场上表现出色。对于寻求高质量、可靠且价格合理的石英晶体的客户来说,这款产品是一个极佳的选择。强烈推荐使用。

9B-48.000MEEJ-B参数

参数
频率容差 ±10ppm
等效串联电阻 80Ω
频率 48MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±10ppm
长*宽*高 11.5mm*5mm*3.68mm
通用封装 HC-49
安装方式 通孔安装
零件状态 停产
包装方式 散装

9B-48.000MEEJ-B数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9B-48.000MEEJ-B 9B-48.000MEEJ-B数据手册

9B-48.000MEEJ-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.0494
10+ ¥ 3.4884
50+ ¥ 3.009
100+ ¥ 2.7
500+ ¥ 2.41
1000+ ¥ 2.2
库存: 530
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.04
直接购买
加入购物车
