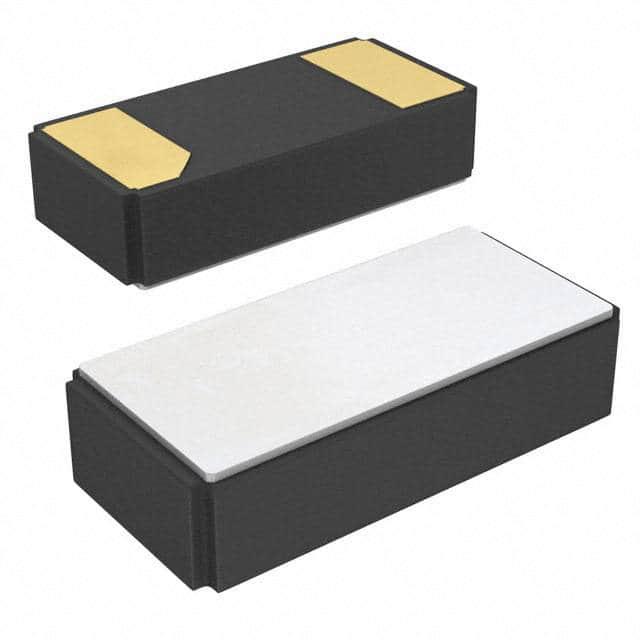

9HT10-32.768KDZB-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 6pF ±20ppm 32.768KHz 70KΩ 0.5μW 贴片安装 3.2mm*1.5mm*850μm
供应商型号: 2819301
供应商: 海外现货
标准整包数: 5
TXC/台湾晶技 无源晶振 9HT10-32.768KDZB-T

9HT10-32.768KDZB-T概述

    # SMD Tuning Fork Crystal 9HT10:技术手册概览

    产品简介


    SMD Tuning Fork Crystal 9HT10是一款适用于移动电话、笔记本电脑及数码相机(DSC)等便携式电子设备的表面贴装晶振。该产品采用陶瓷封装设计,符合RoHS标准且无铅,确保环保安全。9HT10的主要功能是为这些设备提供稳定的时钟信号,以保证电子设备的正常运行。

    技术参数


    以下是9HT10的技术规格和性能参数,便于用户了解其性能表现:
    | 规格 | 数值 |

    | 额定频率 | 32.768 kHz |
    | 频率容差(25℃) | ± 20 ppm |
    | 工作温度范围 | – 40 ~ + 85 ℃ |
    | 并联电容 | 1.4 pF (典型) |
    | 激励电平 | 0.5 μW |
    | 负载电容 | 12.5 pF |
    | 突变温度 | 25 ℃ ± 5 ℃ |
    | 折射系数 | ( - 0.04 ± 0.01 ) 10^-6 / ℃ |
    | 老化率(25℃,第一年)| ± 3 ppm |
    | 储存温度范围 | – 55 ~ +125 ℃ |

    产品特点和优势


    9HT10具有以下特点和优势:
    1. 高精度:额定频率为32.768kHz,频率容差在25℃下仅为±20ppm,确保了极高的时间稳定性。
    2. 宽温范围:能在-40到+85℃之间工作,确保在各种环境下正常运行。
    3. 低功耗:激励电平低至0.5μW,有助于降低整体功耗。
    4. 小体积:采用微型封装,适合紧凑设计。
    5. 符合RoHS标准:无铅,符合环保要求。

    应用案例和使用建议


    9HT10适用于手机、笔记本电脑和数字相机等多种便携式电子设备。对于用户来说,安装过程中应注意确保引脚正确焊接,并避免过高的焊接温度,以防损坏晶振。此外,为获得最佳性能,建议在设计时将负载电容精确设置为12.5 pF。

    兼容性和支持


    SMD Tuning Fork Crystal 9HT10与其他同类产品兼容,可以轻松替换现有型号。厂家提供了详尽的技术文档和支持服务,用户可通过官方网站获取更多资料。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 频率不稳定:检查安装时的焊接质量和是否严格按照技术规格操作。
    2. 老化较快:若使用环境超出工作温度范围,则需调整使用条件,如增加散热措施。
    3. 无法启动:确保供电电压满足晶振的电气特性要求,必要时可联系技术支持寻求帮助。

    总结和推荐


    综上所述,SMD Tuning Fork Crystal 9HT10以其高精度、宽工作温度范围和低功耗等特点,非常适合用于便携式电子设备。它不仅性能卓越,而且易于集成,因此强烈推荐使用。然而,用户在使用过程中应仔细阅读技术手册,并遵循相应的安装和维护指南,以充分发挥其潜力。

9HT10-32.768KDZB-T参数

参数
负载电容 6pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 0.5μW
长*宽*高 3.2mm*1.5mm*850μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9HT10-32.768KDZB-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9HT10-32.768KDZB-T 9HT10-32.768KDZB-T数据手册

9HT10-32.768KDZB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.1515
50+ ¥ 3.7197
250+ ¥ 3.7197
500+ ¥ 3.6533
1500+ ¥ 3.6533
3000+ ¥ 3.5869
15000+ ¥ 3.5869
30000+ ¥ 3.5869
库存: 3650
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 20.75
