7M25000032

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 10pF ±10ppm ±25ppm 25MHz 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 7M25000032
供应商: 期货订购
标准整包数: 3000

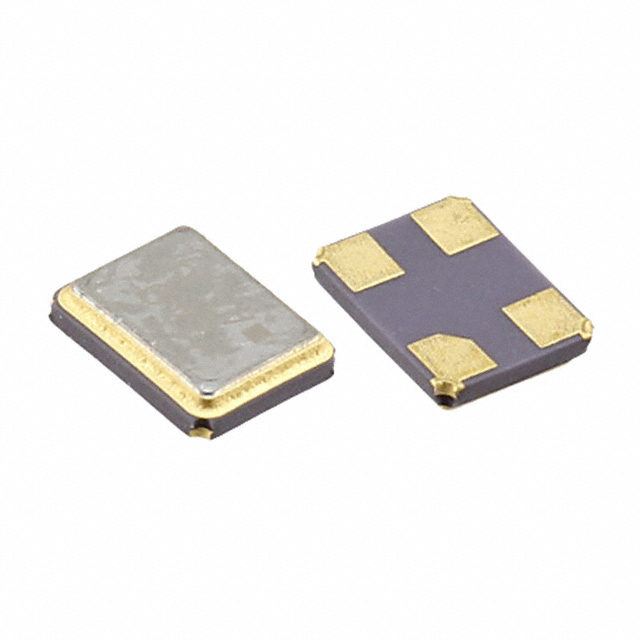

TXC/台湾晶技 无源晶振 7M25000032

7M25000032概述

    # 7M MHz Crystal 技术手册解析

    产品简介


    7M MHz Crystal(石英晶体)是一种高性能、高稳定性的电子元器件,广泛应用于计算机外围设备、消费电子产品、通信设备及工业控制等领域。该产品提供从10MHz到114MHz的频率范围选择,采用陶瓷SMD封装形式,具有外部尺寸紧凑(3.2mm×2.5mm×0.7mm)的特点,支持表面贴装工艺,符合RoHS标准且无铅。
    主要功能:
    - 提供稳定的参考时钟信号。
    - 高精度、低功耗,适用于需要高稳定性振荡电路的设计需求。
    典型应用领域包括但不限于:
    - 蓝牙模块、无线局域网(Wi-Fi)模块;
    - 消费类电子产品如电视、显示器、数码相机等;
    - 手机、寻呼机等便携式通讯工具。

    技术参数


    以下是根据技术手册提取出的关键技术参数列表:
    | 参数类别 | 规格范围 |

    | 频率范围 | 10MHz ~ 114MHz |
    | 动态电阻(ESR) | Fundamental: ≤80Ω |
    3rd Overtone: ≤150Ω |
    | 最大负载电容 | 20pF |
    | 工作温度范围 | -40°C ~ +125°C |
    | 储存温度范围 | -55°C ~ +125°C |
    | 驱动功率 | 1 ~ 200μW(典型值:100μW) |
    | 并联电容 | ≤3pF |
    | 温度稳定性 | ±10ppm (-30°C ~ +85°C) |

    产品特点和优势


    1. 高精度与稳定性:在广泛的温度范围内保持±10ppm至±60ppm的频率稳定性。
    2. 多样化的频率选项:支持多种常用频率,满足不同设计需求。
    3. 坚固耐用:耐极端温度条件,适应苛刻的工作环境。
    4. 兼容性强:通过标准RoHS认证,适合环保要求严格的应用场合。
    5. 小型化设计:紧凑型SMD封装便于集成于微型电路板上。

    应用案例和使用建议


    应用案例
    该晶体广泛用于消费电子产品中作为主时钟源。例如,在蓝牙耳机或Wi-Fi路由器内部,它提供了精确的时钟参考信号以确保数据传输效率。此外,在汽车导航系统或智能家电中也可发挥类似作用。
    使用建议
    为了最大化利用此晶体的优势,在设计阶段应充分考虑以下几点:
    - 确保PCB布局合理,减少寄生效应的影响。
    - 注意焊接工艺温度曲线设置正确,避免因过高的热应力导致损坏。
    - 根据具体应用场景选择合适的负载电容值。

    兼容性和支持


    此型号晶体与其他主流芯片组具有良好的互操作性,可直接替换市场上常见的同类产品。厂商提供了完善的售后服务和技术支持服务,包括但不限于样品申请、批量采购咨询以及定制化生产等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 驱动电流超出规定范围 | 减少输入信号强度直至符合规定范围 |
    | 接收灵敏度下降 | 检查周围电磁干扰情况并采取屏蔽措施 |
    | 安装后无法正常工作 | 再次检查焊接质量并重新校准相关参数 |

    总结和推荐


    综上所述,7M MHz Crystal凭借其优异的技术指标、广泛的应用适配能力以及可靠的质量保障,在众多高频振荡器产品中脱颖而出。无论是对于消费级还是工业级项目来说都是一个非常值得信赖的选择。强烈推荐给那些寻求高效能低成本解决方案的专业工程师们。

7M25000032参数

参数
驱动电平 -
负载电容 10pF
频率稳定性 ±25ppm
频率容差 ±10ppm
等效串联电阻 -
频率 25MHz
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7M25000032数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7M25000032 7M25000032数据手册

7M25000032封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.849
30000+ ¥ 0.8235
库存: 3000000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2547
直接购买
加入购物车
