首页  >  产品百科  >  7A-12.000MAAJ-T

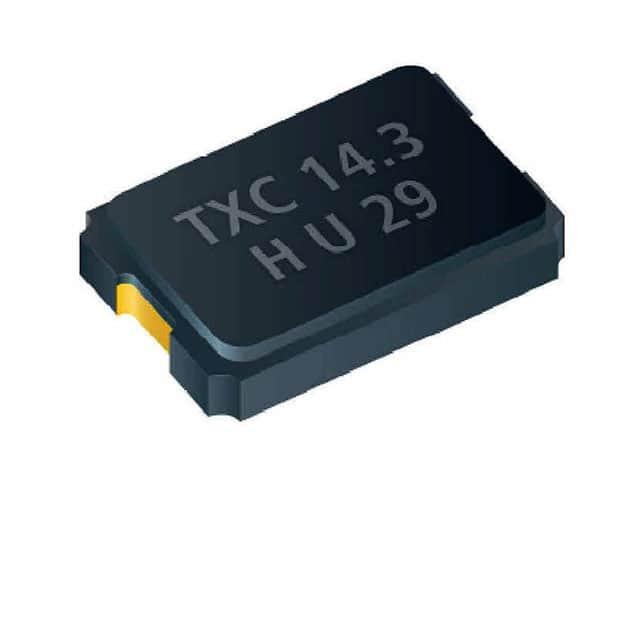

7A-12.000MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 12MHz 80Ω 贴片安装 5mm*3.2mm*1.35mm
供应商型号: 1841940
供应商: element14
标准整包数: 1
TXC/台湾晶技 无源晶振 7A-12.000MAAJ-T

7A-12.000MAAJ-T概述


    产品简介


    本文将介绍Fudamanetal公司的7A系列SMD玻璃晶体振荡器。这款电子元器件主要用于便携式PC、PDA、DSC(数码相机)及USB接口卡等设备中。它的主要特点是采用了高可靠性的环保设计,且能够实现自动贴装和回流焊接。此外,该产品具有良好的成本效益和交付性能。

    技术参数


    以下是该产品的关键技术规格:
    - 频率范围:8 ~ 80 MHz
    - 频率容差:± 30 ppm(25℃时)
    - 温度稳定性:± 30 ppm(-20 ~ +70 ℃)
    - 负载电容:最大5 pF(标准为18 pF)
    - 老化率:每年最大变化为± 3 ppm
    - 驱动功率:最大100 μW(典型值100 μW)
    - 工作温度范围:
    - 一般型号:-40 ~ +85 ℃
    - 扩展型号:-55 ~ +125 ℃
    - 等效串联电阻 (ESR):最大100Ω(13 ~ 54 MHz),80Ω(13 ~ 54 MHz),50Ω(8 ~ 12 MHz)

    产品特点和优势


    这款SMD玻璃晶体振荡器的主要特点包括:
    - 高可靠性:采用SMD玻璃封装,确保长期稳定运行。
    - 宽泛的工作温度范围:适用于各种极端环境条件。
    - 紧公差和稳定性:提供高精度和稳定性的选择。
    - 环保设计:不含铅,符合RoHS指令。
    - 低成本:合理的价格和良好的交付表现。
    - 自动化生产:支持自动贴装和回流焊接。

    应用案例和使用建议


    这款晶体振荡器广泛应用于便携式电子产品中,如笔记本电脑、PDA(个人数字助理)、数码相机和USB接口卡。为了获得最佳性能,建议在安装过程中使用回流焊工艺,以保证连接的可靠性和一致性。对于特殊需求的应用场合,可根据实际情况调整频率和电容等参数。

    兼容性和支持


    该产品具有广泛的兼容性,适用于多种便携式设备。厂商提供了良好的技术支持和服务,帮助客户解决使用过程中可能遇到的问题。如需进一步的技术支持或定制服务,可联系厂商销售部门。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查安装过程是否严格按照回流焊接工艺进行;若仍存在问题,考虑更换更高稳定性的型号。
    2. 问题:工作温度超出范围
    - 解决方案:选择扩展温度范围型号;如果需要更严格的温度控制,可以考虑额外的温控措施。
    3. 问题:ESR过高导致电路故障
    - 解决方案:更换为低ESR型号;或者重新评估电路设计,避免过高的阻抗匹配问题。

    总结和推荐


    总体而言,Fudamanetal的7A系列SMD玻璃晶体振荡器是一款高性价比、高性能的电子元器件,特别适合于便携式电子产品中的频率控制需求。其独特的设计和稳定可靠的性能使其在市场上具有很强的竞争优势。我们强烈推荐在便携式设备中使用此款产品,特别是对频率稳定性有较高要求的应用场合。

7A-12.000MAAJ-T参数

参数
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 80Ω
频率 12MHz
驱动电平 -
负载电容 18pF
长*宽*高 5mm*3.2mm*1.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

7A-12.000MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7A-12.000MAAJ-T 7A-12.000MAAJ-T数据手册

7A-12.000MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7624 ¥ 6.3812
10+ $ 0.6641 ¥ 5.5585
100+ $ 0.5603 ¥ 4.6893
500+ $ 0.5385 ¥ 4.5069
1000+ $ 0.4346 ¥ 3.6377
库存: 4618
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.38
直接购买
加入购物车
